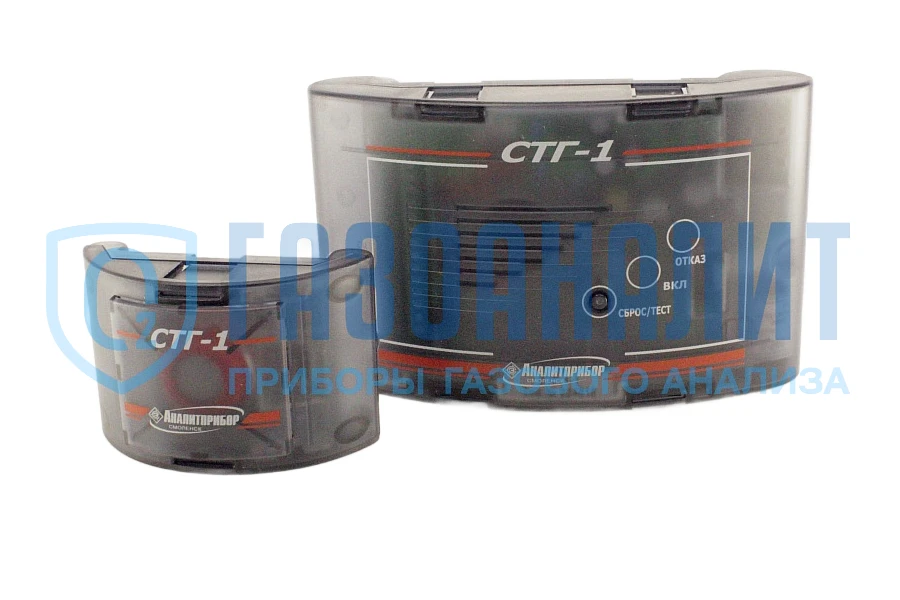

СТГ-1 (СТГ-1-1, СТГ-1-2) сигнализатор оксида углерода и горючих газов многоканальный общепромышленный стационарный
СТГ-1 (СТГ-1-1, СТГ-1-2) сигнализатор оксида углерода и горючих газов многоканальный общепромышленный стационарный
СТГ-1 (СТГ-1-1, СТГ-1-2) сигнализатор оксида углерода и горючих газов многоканальный общепромышленный стационарный
Код товара: 220
СТГ-1 (СТГ-1-1, СТГ-1-2) сигнализатор оксида углерода и горючих газов многоканальный общепромышленный стационарный
от 27 385 ₽ /шт
В наличии
Товар сертифицирован и имеет поверку
Гарантия завода, соответствие ГОСТ и ТУ
Политика импортозамещения
Доставка во все регионы ЕАЭС. Бесплатная доставка до ТК
Произведено в России
Произведено в России
Описание
Общепромышленный многоканальный сигнализатор токсичного угарного газа и горючих (взрывоопасных) веществ в унифицированном (чёрном) корпусе СТГ-1 используется прежде всего для выдачи сигнализации о превышении установленных заранее пороговых значений ядовитого оксида углерода (CO) и довзрывоопасных концентраций (ДВК) горючих газов: метана (CH4) либо пропан-бутановой смеси в воздухе рабочей зоны.

Внесён в государственный реестр средств измерений Российской Федерации и поставляется с обязательной свежей государственной поверкой. Поверка осуществляется 1 раз в 12 месяцев.

Принцип измерения сигнализатора по каналу оксида углерода (CO) – электрохимический, по каналу горючих веществ (CH4, C3H8) - термохимический.
Способ отбора пробы у прибора – диффузионный (без применения насоса или микрокомпрессора).

Исполнения сигнализатора

Газосигнализатор представляет собой диффузионный стационарный многоканальный автоматический прибор непрерывного действия, выполненный в двух- либо трёхблочном исполнении.

- СТГ-1-1 (ИБЯЛ.413411.056) со встроенной ячейкой оксида углерода (CO) и одним выносным блоком датчика на метан (CH4);
- СТГ-1-2 (ИБЯЛ.413411.056-01) со встроенной ячейкой оксида углерода (CO) и двумя выносными блоками датчиков на метан (CH4).

Согласно требованиям общепринятых нормативных документов, количество необходимых датчиков (точек контроля) рассчитывается, исходя из формулы: 1 датчик на 100 м2 для горючих газов (метана, пропана, бутана), 1 датчик на 200 м2 для токсичного вещества (оксида углерода), но не менее 1-го датчика на помещение.

Области применения

- помещения котельных различной мощности, работающих на природном либо сжиженном газе;
- невзрывоопасные рабочие зоны прочих производственных, административных и жилых территорий.

Достоинства и преимущества

- унифицированный современный корпус;
- регулирование порогов по CH4 с помощью «джампера»;
- присутствие «сухих» контактов реле по каждому порогу срабатывания сигнализации, позволяющих включать либо отключать вентиляцию, звуковые сирены, электромагнитные клапаны, световые табло и прочие исполнительные устройства;
- наличие сигнализации при неправильном подключении блока датчика (БД), обрыва либо короткого замыкания (кз) линии связи БД с БКС;
- удобен в обслуживании и прост при рабочей эксплуатации;
- наличие уже встроенной светозвуковой сигнализации;
- имеет возможность применяться с диспетчерским пультом ДИСП;
- подключение при помощи клеммных соединений;
- автокалибровка нуля сразу при включении или раз в 14 дней;
- наличие кнопки "тест", проверяющей работоспособность сигнализатора и запорной арматуры без использования калибровочных газовых смесей;
- наличие внешнего входа "авария", позволяющего соединить приборы в шлейф либо подключать их к пожарной, охранной сигнализации;
- приборы по каналу угарного газа (оксида углерода) имеют выход "контроль" - выходной сигнал напряжения постоянного тока от 0,4 до 2,0 В, необходимый для контроля метрологических характеристик.

Рекомендованная марка кабеля:
- ШВВП 3x0,25 ГОСТ 7399-97; ПВС 3x0,5 ГОСТ 7399-97;
- ШВЛ 3x0,75 ГОСТ 7399-97; ПВС 3x1 ГОСТ 6323-79;
- РПШ 3x1,25 ТУ 16-К18.001-89.

Максимальная площадь сечения жилы подключаемого кабеля к клеммам сигнализатора - не более 2,5 мм2.
Максимальная длина линии связи между БКС и БД – 200 м.

Устройство и работа

Общепромышленный газоанализатор серии СТГ-1 конструктивно состоит из блока контроля и сигнализации (БКС), одного либо двух выносных блоков датчика (БД) горючих веществ. Датчик оксида углерода (ячейка угарного газа) встроен в БКС, сенсор (чувствительный элемент) горючих газов установлен внутри блока датчика. Связь между блоком контроля и сигнализации, и блоком датчика газосигнализатора осуществляется по трёхпроводной линии.

Унифицированные сигнализаторы предназначены в том числе для работы совместно с электромагнитными газовыми клапанами КЭГ-9720 (НЗ) и КЭГ-9720 (НО), необходимые для использования в качестве запорного устройства на газопроводах, или другими клапанами-отсекателями, совместимыми с газосигнализаторами по электрическим характеристикам.

Внешний вид БКС и БД сигнализатора

Блок контроля и сигнализации (БКС)_1.JPG

Блок контроля и сигнализации (БКС) с защитной передней крышкой

БКС без крышки.jpg

Блок контроля и сигнализации (БКС) без передней защитной крышки

Блок датчика.JPG

Выносной блок датчика «в сборе» с наличием защитной передней крышки

БД без крышки.jpg

Выносной блок датчика «в сборе» без передней крышки (защитной)

Типовой способ установки

Вторичный прибор (блок контроля) БКС со встроенной электрохимической ячейкой по оксиду углерода устанавливается на стене в вертикальном положении на расстоянии (1,5 - 1,8) метров от пола на уровне органов дыхания человека в непосредственной близости от рабочего места оператора, но не ближе 2-х метров от мест подачи приточного воздуха и открытых форточек. Запрещается установка сигнализатора в непосредственной близости от источников излучения тепла (нагревательных элементов).

Выносной блок датчика (БД) по метану (легче воздуха) располагают в местах максимально наиболее вероятного скопления горючего газа, на стене, в вертикальном положении, на расстоянии не менее 1 метра от края газового оборудования и на расстоянии 10-20 см от потолка.


Схема соединения нескольких сигнализаторов в шлейф

Схема подключения СТГ-1.jpg

Таблица соответствия снятых и новых моделей СТГ-1

Наименование и чертёжный номер новой модели, с 2011 года

Количество датчиков по метану

Наименование старого исполнения (на замену), выпускались до 2011 года

СТГ-1-1

ИБЯЛ.413411.056

с одним датчиком на метан (CH4)

СТГ1-1Д10 (в) ИБЯЛ.413411.034

СТГ1-1Д10 (о) ИБЯЛ.413411.034-01

СТГ1-1Д20 (в) ИБЯЛ.413411.034-02

СТГ1-1Д20 (о) ИБЯЛ.413411.034-03

СТГ-1-2

ИБЯЛ.413411.056-01

с двумя датчиками на метан (CH4)

СТГ1-2Д10 (в) ИБЯЛ.413411.034-04

СТГ1-2Д10 (о) ИБЯЛ.413411.034-05

СТГ1-2Д20 (в) ИБЯЛ.413411.034-06

СТГ1-2Д20 (о) ИБЯЛ.413411.034-07

Сертификаты и разрешительные документы

Сигнализаторы автоматические стационарные в новом унифицированном корпусе модификаций СТГ-1-1 и СТГ-1-2 имеют Декларацию о соответствии требованиям технического регламента ТР ТС, а также Свидетельство об утверждении типа средств измерений России, сертификат об утверждении типа СИ Республики Казахстан и Республики Беларусь.
Указанная документация высылается по отдельному запросу наших Заказчиков.
Характеристики
Метрологические характеристики

Характеристика

Значение

Канал угарного газа (CO)

Диапазон измерений, мг/м3

0 – 200

Диапазон показаний, мг/м3

0 – 250

Порог сигнализации Порог 1-CO, мг/м3

20

Порог сигнализации Порог 2-CO, мг/м3

100

Канал горючих газов (Ex, CH4, C3H8)

Порог сигнализации ПОРОГ-CH, % НКПР

10 или 20,

определяется наличием или отсутствием «джампера» (перемычки), устанавливается конечным пользователем на порте управления самого выносного блока датчика


Технические характеристики

Характеристики

Значения

Госреестр

есть

Количество датчиков по горючему газу (выносные блоки датчиков):



- СТГ1-1

1

- СТГ1-2

2

Количество датчиков по оксиду углерода (СО) (встроенная ячейка)

1

Диапазон сигнальных концентраций по каналу горючих газов, % НКПР:



- при установленном значении порога сигнализации АВАРИЙНАЯ-CH, равном 10% НКПР

5 – 19



- при установленном значении порога сигнализации АВАРИЙНАЯ-CH, равном 20% НКПР

15 – 31

Время срабатывания сигнализации, с, не более



- по горючему газу

15

- по оксиду углерода (CO)

45

Номинальное время установки сигнала на выходе "КОНТРОЛЬ" Т 0,9ном, с

60

Время прогрева, мин, не более:



- по каналу горючих газов

5

- по каналу оксида углерода

60

Срабатывание "сухих" контактов реле при достижении порогов:



- 1-й порог (по CO)

одна группа 30 В; 2,5 А

- 2-й порог (по CO)

одна группа 220 В; 5 А

- авария (по горючим газам)

одна группа

Индикация показаний

звуковая общая, световая раздельная

Уровень звукового давления, создаваемого звуковой сигнализацией, не менее, дБ, на расстоянии 1 м по оси акустического излучателя

70

Степень защиты корпуса от пыли и влаги

IP30

Длина кабеля связи между сигнализатором и выносным блоком датчика по горючему газу

до 200 м, сечение жилы 0,75 мм2

Напряжение питания, В

от 130 до 253, 50 Гц

Мощность потребляемая, не более

10 В·А

Габаритные размеры, мм, не более:



- блок датчика (БД)

70х110х50

- блок контроля и сигнализации (БКС)

195х120х65

Масса, кг, не более



- блок датчика (БД)

0,5

- блок контроля и сигнализации (БКС)

1,0

Средняя наработка на отказ в условиях эксплуатации, ч, не менее (при этом допускается замена ЭХД (ТХД), отработавших свой ресурс)

30000

Гарантийный срок эксплуатации, мес., не менее



- сигнализатор СТГ-1 в сборе

18

- ячейка по CO, датчик на CH4

12

Средний полный срок службы, лет, не менее:



- СТГ-1

10

- датчик на CO, датчик на CH4

5

Рабочие условия эксплуатации:

Температура окружающей среды, °С

от -10 до +50

Относительная влажность воздуха:



- блок контроля и сигнализации (БКС)

от 30 до 95 % при температуре 30°С

- блок датчика выносной

от 30 до 95 % при температуре 40°С

Атмосферное давление, кПа (мм рт. ст.)

от 84 до 106,7 (от 630 до 800)


Комплект поставки

Наименование

Количество

СТГ-1 необходимой модификации (СТГ-1-1 или СТГ-1-2)

1

Комплект ЗИП:

- колпачок ИБЯЛ.725313.008;

- колпачок поверочный ИБЯЛ.301121.015;

- джампер (переходник) MJ-0-6.

1

Ведомость эксплуатационных документов

1

Комплект эксплуатационных документов

1


За отдельную плату по дополнительному заказу поставляются:

- клапаны электромагнитные силовые КЭГ-9720 (НО) и импульсные КЭГ-9720 (НЗ);
- сенсор термохимический по метану (ТХД) ИБЯЛ.413923.031-03 взамен выработавшего свой ресурс;
- сенсор электрохимический по оксиду углерода (ЭХД) ИБЯЛ.305649.035-83 взамен выработавшего свой ресурс;
- баллоны объёмом 4 литра с ГСО-ПГС (с поверочными газовыми смесями):
ПГС CO в воздухе, 1,2 мг/м3,
ПГС СО в воздухе, 190 мг/м3,
ПГС CH4 в воздухе, 0,66 % об.,
ПГС CH4 в воздухе, 1,1 % об.,
- вентиль точной регулировки (латунь) ИБЯЛ.306577.002;
- индикатор расхода (ротаметр) ИБЯЛ.418622.003-01;
- диспетчерский пульт ДИСП ИБЯЛ.465213.003.

Комплект ЗИП (внешний вид)

Колпачок поверочный.JPG

Колпачок поверочный для калибровки и поверки канала угарного газа (CO)


Колпак поверочный для поверки и градуировки блока датчика по природному (горючему) газу

Джампер MJ-0-6.JPG

Джампер (перемычка) для выбора порога срабатывания по горючему газу: 10 % либо 20 % НКПР
