Предназначен для точной регулировки расхода газовой смеси в системах газового анализа. Кроме того, используется при калибровке и госповерке, когда устанавливается на металлические баллоны с поверочной газовой смесью (ПГС-ГСО), обеспечивая точный расход газа, с дальнейшей подачей на газоанализатор через штуцер под трубку ПВХ, а также для перекрытия газопроводов.
| Исполнение | Состав | Материал корпуса | Габариты |
|---|---|---|---|
| ИБЯЛ.306577.002 общепромышленное | ИБЯЛ.306249.006, гайка, штуцер | латунь | 94x35x135 мм |
| ИБЯЛ.306577.002-01 экспортное | ИБЯЛ.306249.006-02, гайка, штуцер | латунь | |
| ИБЯЛ.306577.002-02 тропическое | ИБЯЛ.306249.006-03, гайка, штуцер | нержавеющая сталь | |
| ИБЯЛ.306577.002-03 общепромышленное | ИБЯЛ.306249.006-01, гайка, штуцер | нержавеющая сталь | |
| ИБЯЛ.306577.002-04 экспортное | ИБЯЛ.306249.006-05, гайка, штуцер | нержавеющая сталь |
Вентили ВТР производятся из материала латунь либо нержавеющая сталь под заказ:
Латунные исполнения вентилей, как правило, используются вместе с неагрессивными газовыми смесями: метан либо пропан, или оксид углерода.
Исполнение вентиля из нержавеющей стали применяется с наиболее агрессивными смесями: кислород, диоксид серы, хлор, диоксид азота.

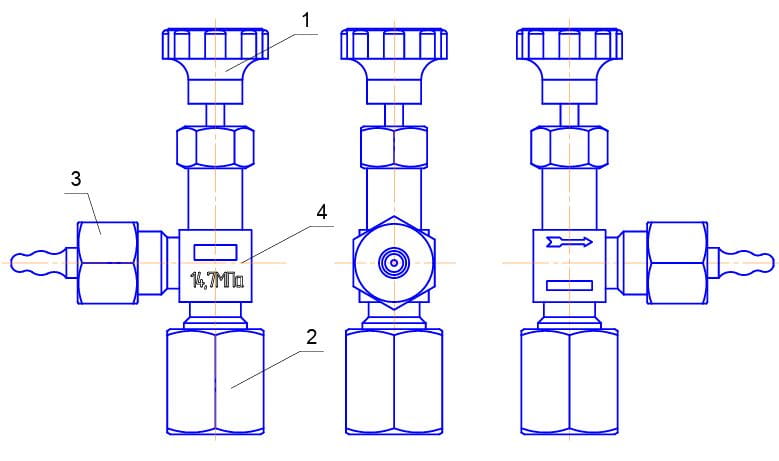

1 – ручка;
2 – гайка специальная ИБЯЛ.758421.019 (сталь 20 для модификаций ИБЯЛ.306577.002)
или ИБЯЛ.758421.019-01 (сталь нержавеющая для модификаций ИБЯЛ.306577.002-03);
3 – штуцер ИБЯЛ.714361.001 (сталь 20 для модификаций ИБЯЛ.306577.002)
или ИБЯЛ.714361.001-01 (сталь нержавеющая для модификаций ИБЯЛ.306577.002-03);
4 – корпус вентиля.
Не чаще, чем 1 раз в год газовые каналы вентиля промываются по методике:
Техническое обслуживание проводится строго с использованием средств индивидуальной защиты.
| Характеристики | Значения |
|---|---|
| Рабочее положение | произвольное |
| Обеспечивает регулирование расхода, л/мин | от 0 до 1,3 |
|
Присоединительный размер |
резьба G1/2-А, трубка ПВХ Ж4 - 8 мм |
| Условия рабочей эксплуатации: | |
| - диапазон температуры окружающей среды | от +5 °С до +50 °С |
| - относительная влажность окружающего воздуха | до 98 % при температуре +35 °С и более низких температурах без конденсации влаги |
| - диапазон атмосферного давления |
от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.) |
| - синусоидальная вибрация | частота от 5 до 120 Гц, амплитуда ускорения 9,8 м/с2 |
| - содержание коррозийно-активных агентов на открытом воздухе (тип атмосферы II по ГОСТ 15150), не более |
а) хлоридов – 0,02 мг/м3; б) сульфатов – 0,03 мг/м3; в) сернистого газа – 0,03 мг/м3 |
| - массовая концентрация пыли, не более | 10 мг/м3 |
| Параметры газовой смеси | |
| - диапазон температуры | от +5 °С до +50 °С |
| - рабочее давление для ВТР, не более | 14,7 МПа (149,9 кгс/см2) |
| - рабочее давление для ВР и ВЗ, не более | 25 кгс/см2 |
| - содержание агрессивных веществ, влияющих на коррозионную стойкость материала корпуса | отсутствуют |
| Масса, не более | 0,6 кг |
|
Средняя наработка до отказа |
30 000 часов |
| Назначенный срок службы вентилей в условиях эксплуатации | 10 лет |
| Гарантийный срок эксплуатации | 18 месяцев |
Вся документация и сертификаты высылается отдельно по запросу.
