СОУ-1 сигнализатор оксида углерода моноблочный автоматический стационарный

Серийно изготавливаемый сигнализатор загазованности (газосигнализатор) предназначен для светозвуковой сигнализации о превышении заранее установленных пороговых значений массовой концентрации оксида углерода (CO) в пространстве воздуха рабочей зоны, где возможно выделение, скопление опасного угарного газа, и формирования управляющего сигнала для включения либо отключения исполнительных устройств при помощи «сухих» контактов реле.

Стационарные сигнализаторы СОУ-1 ИБЯЛ.413534.011 внесены в государственный реестр средств измерений Российской Федерации и поставляется строго со свежей государственной поверкой. Поверка осуществляется 1 раз в год.

Сигнализатор СОУ1 (новый, в чёрном корпусе) ИБЯЛ.413534.011 выпускается на замену снятого в 2011 году СОУ-1 ИБЯЛ.413534.001 (в светлом, белом корпусе).

Области применения

Газосигнализаторы СОУ-1, как правило, применяются на следующих объектах:
- котельные различной мощности;
- жилой сектор коммунального хозяйства;
- закрытые автопарковки, стоянки и крытые гаражи;
- кабельные шахты;
- колодцы различного назначения;
- невзрывоопасные пространства прочих производственных, административных, общественных и жилых помещений.

Преимущества и особенности

- наличие «сухих» контактов реле с повышенной нагрузочной способностью, позволяющих включать, выключать вентиляцию, звуковые сирены, световые табло, а также иные исполнительные устройства (в том числе электромагнитные клапаны);
- присутствие внешнего входа «АВАРИЯ» позволяет объединять сигнализаторы серии СОУ в шлейф совместно с газосигнализаторами других серий (СГГ-6М и СТГ-1) либо подключать их к пожарной или охранной сигнализации;
- кнопка «ТЕСТ» позволяет на месте проверять работоспособность прибора и запорной арматуры без использования поверочных газовых смесей (ПГС);
- возможность подключения к диспетчерскому пульту ДИСП либо к аналогичным объединяющим устройствам;
- подключение с помощью клеммных соединений;
- малые габаритные размеры и масса сигнализатора;
- имеется выход «КОНТРОЛЬ» - это выходной сигнал напряжения постоянного тока от 0,4 до 2,0 В, необходимый для контроля метрологических характеристик прибора;
- автокалибровка нуля сразу при включении либо один раз в 14 дней.

Внешний вид сигнализаторов (новый и старый)

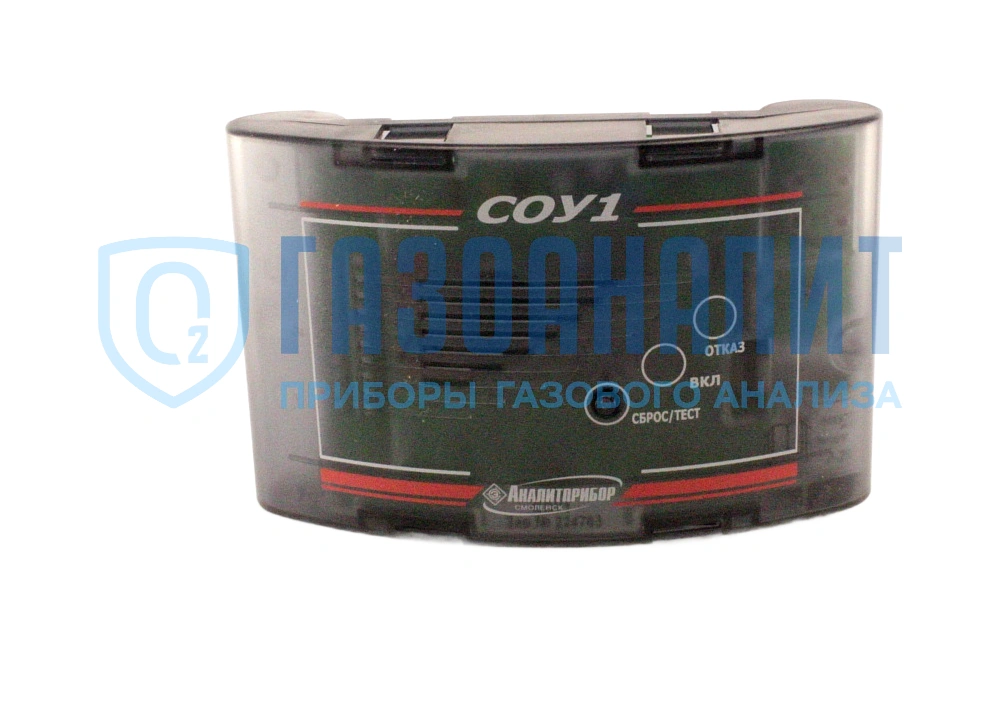

Сигнализатор СОУ1 (новый) в унифицированном тёмном корпусе	Сигнализатор СОУ-1 (старый), до 2011 года

Согласно общепринятых нормативов сигнализаторы устанавливаются из расчета 1 точка на 200 м², но не менее 1-го газосигнализатора на помещение.

Принцип работы СОУ – электрохимический (на базе ЭХЯ).

Способ отбора пробы – диффузионный (без насоса).

Тип сигнализатора – стационарный, моноблочный (без выносных датчиков), общепромышленный.

Режим работы сигнализатора – непрерывный, автоматический.

Принцип работы

При массовой концентрации угарного газа (CO), превышающей уровень срабатывания сигнализации «Порог 1», срабатывает световая сигнализация указанного порога и одновременно с этим осуществляется коммутация внешних цепей одной группой нормально замкнутых и нормально разомкнутых «сухих» контактов реле для автоматического включения (отключения) различных исполнительных устройств. Допустимое напряжение переменного тока на контактах реле «Порог 1» - 220 В, ток нагрузки - не более 2,5 А.

При концентрации токсичного оксида углерода, превышающей уровень срабатывания сигнализации «Порог 2», срабатывает звуковая и световая сигнализации указанного порога и одновременно начитает осуществляться коммутация внешних цепей одной группой нормально замкнутых и нормально разомкнутых «сухих» контактов реле для автоматического включения (отключения) любых исполнительных устройств. Допустимое напряжение переменного тока на контактах реле «Порог 2» - 220 В, ток нагрузки - не более 1 А.

Отключение сигнализации уровня «Порог 2» возможно только при нажатии кнопки «Сброс», при условии уменьшения концентрации оксида углерода ниже уровня, примерно равного 40 мг/м³.

При срабатывании сигнализации уровней «Порог 1» либо «Порог 2» обслуживающий рабочий персонал должен действовать в соответствии с актуальными и действующими инструкциями.

Виды сигнализации в сигнализаторе

1. СИГНАЛИЗАТОР ВКЛЮЧЕН – непрерывная автоматическая сигнализация зеленого цвета свидетельствует о подаче на сигнализатор напряжения питания переменного тока.

2. ПРЕДУПРЕДИТЕЛЬНАЯ - прерывистая сигнализация красного цвета ГАЗ частотой от 0,5 до 1 Гц говорит о том, что содержание оксида углерода (угарного газа) в анализируемой среде достигло порога срабатывания сигнализации ПОРОГ 1 (20 мг/м³), с одновременным переключением "сухих" контактов реле "ПОРОГ 1-CO". *

* Примечание: ПРЕДУПРЕДИТЕЛЬНАЯ сигнализация отключается при уменьшении содержания CO в анализируемом воздухе относительно установленного порога срабатывания сигнализации ПОРОГ 1.

3. АВАРИЙНАЯ - прерывистая сигнализация красного цвета ГАЗ частотой от 5 до 6 Гц и звуковая сигнализация говорят о том, что содержание угарного газа в анализируемом воздухе достигло порога срабатывания сигнализации ПОРОГ 2 (100 мг/м³), с одновременным переключением "сухих" контактов реле "ПОРОГ 2-CO". **

** Примечание: АВАРИЙНАЯ сигнализация - блокирующаяся, отключается только при нажатии кнопки "СБРОС/ТЕСТ" при условии уменьшения содержания CO относительно установленного порога срабатывания сигнализации ПОРОГ 2.

4. ОТКАЗ - постоянная сигнализация желтого цвета свидетельствует о наличии неисправности измерительной схемы либо выходе из строя электрического датчика.

5. ВНЕШНЯЯ АВАРИЯ - прерывистая красная световая ГАЗ (двойная вспышка с периодом 5 секунд) и соответствующая звуковая сигнализации при поступлении на вход сигнализатора сигнала АВАРИЯ с одновременным переключением "сухих" контактов реле "ПОРОГ 1-CO", "ПОРОГ 2-CO" в положение, которое соответствует сработавшей предупредительной, а также аварийной сигнализации. ***

*** Примечание: сигнализации ПОРОГ 1 и ПОРОГ 2 приоритетны по отношению к сигнализации ВНЕШНЯЯ АВАРИЯ.

Устройство прибора и его работа

Сигнализатор стационарный СОУ-1 условно конструктивно состоит из двух частей: электрохимической ячейки (ЭХЯ) и устройства обработки сигнала; расположенных в одном корпусе (моноблоке).

На передней панели сигнализатора располагаются:

- индикатор включения в сеть сигнализатора "ВКЛ";
- индикатор, сигнализирует о превышении предельно-допустимой концентрации (ПДК) токсичного оксида углерода, с надписью "ГАЗ";
- индикатор желтого цвета свечения "ОТКАЗ";
- кнопка отключения исполнительных устройств "СБРОС/ТЕСТ";
- окно звукового излучателя.

Газоанализатор СОУ-1 согласно технической документации следует устанавливать на стене в вертикальном положении на расстоянии 1,5 - 1,8 м от пола (на уровне органов дыхания) в непосредственной близости от рабочего места оператора, но не ближе 2-х метров от мест подачи приточного воздуха и открытых форточек. Запрещается устанавливаться сигнализатор в непосредственной близости от источников тепла (нагревательных приборов).

Возможный (типовой) состав газоаналитической системы

Сигнализатор угарного газа СОУ1.
Клапаны электромагнитные КЭГ-9720 ИБЯЛ.685181.001 -11 (DN 65, Р=0,1МПа), -12 (DN 65, Р=0,4МПа), -13 (DN 80, Р=0,1МПа), -14 (DN 80, Р=0,4МПа) -220В.
Диспетчерский пульт ДИСП ИБЯЛ.465213.003.
Сигнализатор горючих газов СГГ-6М.

Разрешительная документация и сертификаты

Новые унифицированные сигнализаторы оксида углерода СОУ-1 имеют декларацию о соответствия, принятую на основании Сертификата соответствия, выданного органом по сертификации средств измерений, Декларацию о соответствии (Таможенный Союз), Разрешение на применение, а также Свидетельство об утверждении типа средств измерений в Российской Федерации. Кроме того прибор имеет сертификаты о внесении типа средств измерений Республики Беларусь и Республики Казахстан.
Указанная документация может высылаться по запросу заказчика.

Внешний вид газосигнализатора с крышкой и без

	СОУ-1 с защитной передней крышкой
	СОУ-1 без защитной передней крышки

Пример соединения нескольких СОУ-1 в шлейф

Монтажный чертёж
