Взрывозащищённый вибропреобразователь DVA261.714 предназначен для контроля вибрационного состояния промышленного оборудования с передачей измерительной информации во внешние системы автоматизации. Прибор определяет среднеквадратичное значение (СКЗ) виброускорения по двум координатам.
Выход устройства пропорционален измеренной величине состояния. Для передачи сигнала используется токовая петля 4–20 мА. Вибропреобразователь DVA261.714 предназначен для интеграции с внешними системами РСУ / ПАЗ (DCS, PCS, ESD), что позволяет использовать его как измерительное звено в составе систем промышленной автоматизации и виброконтроля.

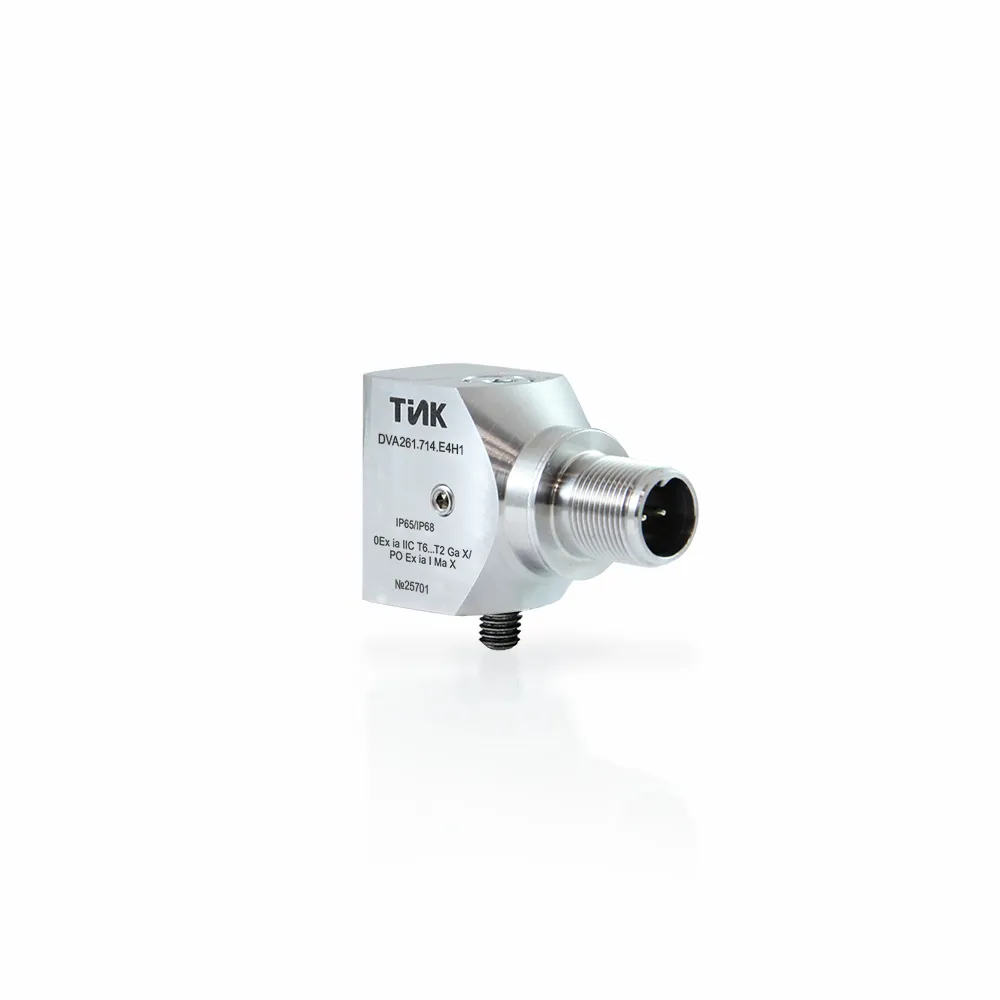

Конструкция прибора выполнена в герметичном прямоугольном корпусе. Внутри размещены интегральный акселерометр и плата преобразования. Для подключения используется установленный на корпусе разъём ТИК-КXX, аналог MIL-C-5015. Монтаж на контролируемом оборудовании выполняется с помощью одного винта.
| Характеристики | Значения |
|---|---|
| Метрологические параметры | |
| Коэффициент преобразования, мА*с2/м / Диапазон показаний СКЗ виброускорения (по двум координатам), м/с2 | 0,64 / 0-25 0,4 / 0-40 0,16 / 0-100 |
| Диапазон рабочих частот, Гц | 2-1000 3-1000 5-1000 10-1000 |
| Интерфейс | |
| Тип выходного сигнала | (4-20) мА |
| Диапазон питающих напряжений, В | 10-24 |
| Взрывозащита | |
| Вид | искробезопасная электрическая цепь |
| Маркировка | PO Ex ia I Ma X 0Ex ia IIC T6...T2 Ga X Ex ia IIIC T200 100°C...T200 280°C Da X Ex ib IIIC T95°C...T275°C Db X 2Ex nA IIC T6...T2 Gc X |
| Подключение | через контроллер TIK-PLC через барьер безопасности TIK-BIS |
| Конструктивные параметры | |
| Исполнение | ТИК-КХХ разъем на корпусе (аналог MIL-C-5015) |
| Габаритные размеры, мм | 35х55,5х24,5 |
| Масса, кг, не более | 0,25 |
| Тип крепления | винт М6 1 шт. |
| Степень защиты | IP65/IP68 |
| Эксплуатационные параметры | |
| Диапазон рабочих температур, °С | -40...+80 (климатическое исполнение H) -60...+80 (климатическое исполнение X) |
| Параметры надёжности и гарантии изготовителя | |
| Средняя наработка на отказ, часов, не менее | 100 000 |
| Гарантийный срок эксплуатации, мес. | 24 |
| Срок службы, лет, не менее | 20 |
| Межповерочный интервал | 2 года |
Вся документация и сертификаты высылается отдельно по запросу.
