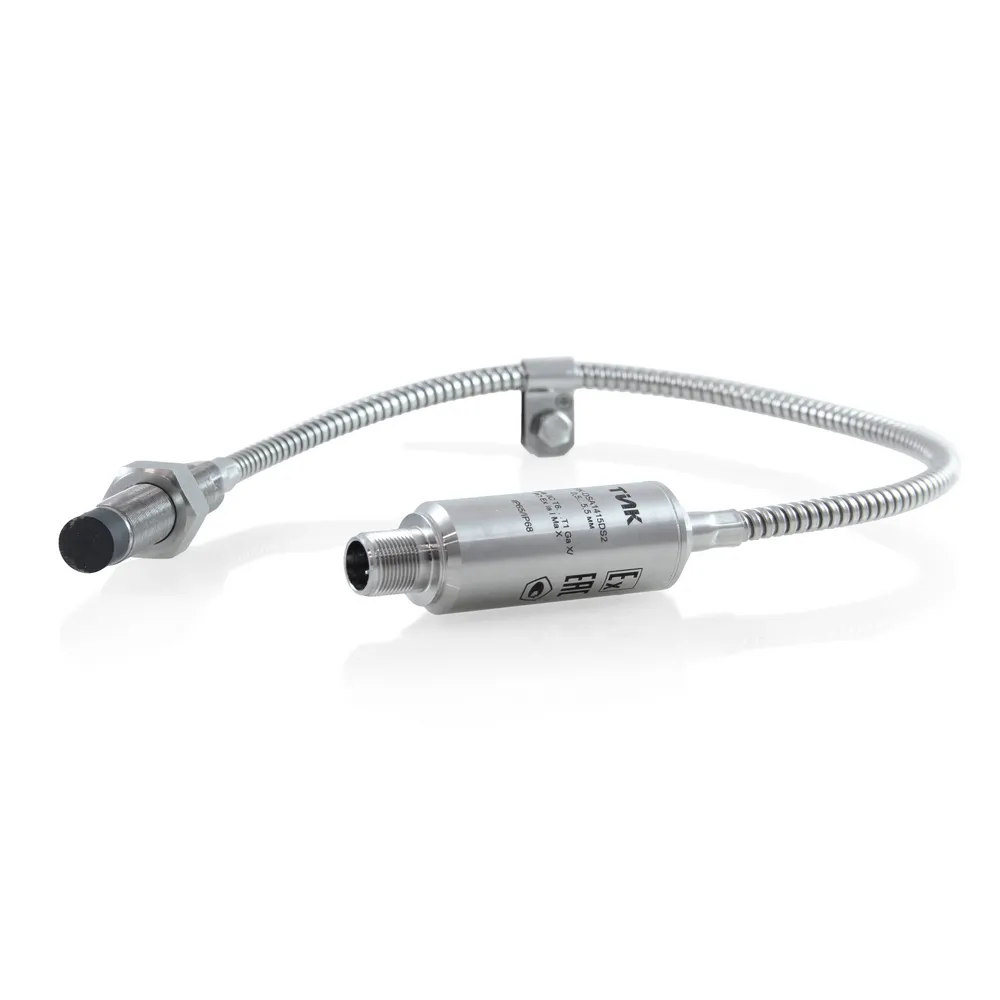

Взрывозащищённый преобразователь TIK-DSA1415DSx предназначен для контроля осевого сдвига (зазора с усреднением) в составе систем промышленного мониторинга и автоматизации. Устройство формирует выходной сигнал, пропорциональный измеренной величине состояния, что позволяет передавать информацию об осевом положении контролируемого оборудования во внешние системы сбора, обработки и защиты.
Для передачи измерительной информации преобразователь TIK-DSA1415DSx использует стандартный промышленный интерфейс «токовая петля» 4–20 мА. Значение выходного сигнала соответствует измеренному осевому сдвигу (зазору с усреднением) и ограничено рабочим диапазоном интерфейса 4–20 мА. Такое исполнение позволяет включать преобразователь в измерительные каналы внешних систем РСУ / ПАЗ — DCS, PCS и ESD — для контроля состояния промышленного оборудования и использования полученных данных в алгоритмах автоматизации.
Конструктивная особенность данной модификации TIK-DSA1415DSx — расположение УСО непосредственно на кабеле датчика.
| Характеристики | Значения |
|---|---|
| Конструктивные параметры | |
| Корпус УСО | на кабеле датчика |
| Габаритные размеры, мм | D(6,8) H(10,5) L(50; 70; 90) (вихретоковый датчик DS0) D(8,5) H(10,5) L(30; 50; 70; 90) (вихретоковый датчик DS1) D(14,5) H(12) L(50; 70; 90) (вихретоковый датчик DS2) D(22,5) H(20) L(90) (вихретоковый датчик DS3) Ø30x100 (преобразователь УСО на кабеле датчика) |
| Длина измерительной системы, м | 0,5; 1,0; 5,0; 7,0; 10,0; 15,0 |
| Материал калибровки | 40X,45, 08X18H10T, 38XH3MФA, 38XM, 18X2H4BA, 38X2H2MА, 40XH2MA, 09Г2С, 30X13, 12XH3A, 12X18H10T, 20X13, 42XФА, 5M45C, Ст3пс, 07X16H4Д4Б, SD1.4501, 20, 35, X |
| Масса, кг, не более | 0,1 (вихретоковый датчик DSX) 0,2 (преобразователь УСО) |
| Тип крепления | резьбовое отверстие М8х1 (вихретоковый датчик DS0) резьбовое отверстие М10х1 (вихретоковый датчик DS1) резьбовое отверстие М16х1 (вихретоковый датчик DS2) резьбовое отверстие М24х1 (вихретоковый датчик DS3) |
| Степень защиты | IP65/IP68, IP65 (вихретоковый датчик DSX) IP20 (преобразователь УСО) |
| Эксплуатационные параметры | |
| Диапазон рабочих температур, °С | -60...+135 (вихретоковый датчик DSX станд. исп.) -60...+180 (вихретоковый датчик DSX исп. B) -196...+80 (вихретоковый датчик DSX исп. K) -60...+80 (преобразователь УСО) |
| Параметры надёжности и гарантии изготовителя | |
| Средняя наработка на отказ, часов, не менее | 80 000 |
| Гарантийный срок эксплуатации, мес. | 24 |
| Срок службы, лет, не менее | 10 |
| Межповерочный интервал | 2 года |
Вся документация и сертификаты высылается отдельно по запросу.
