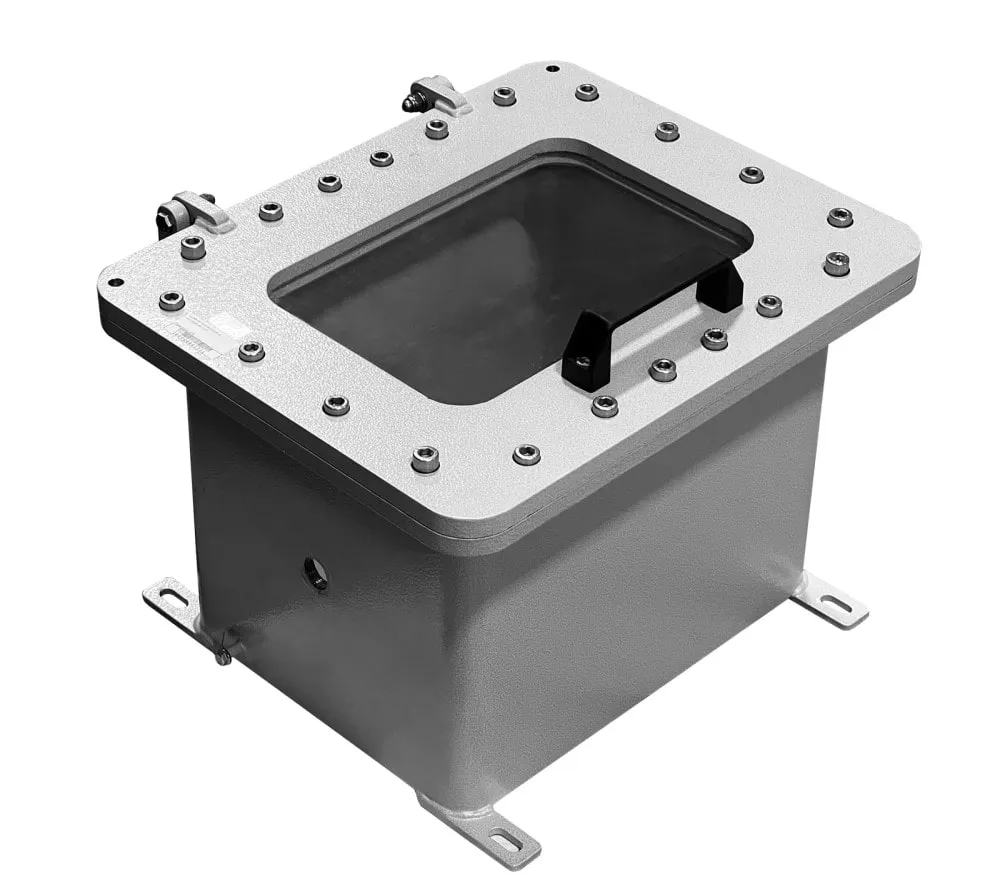

ЩОРВ-МТ...-О коробка из малоуглеродистой стали с окном взрывозащищённая
Код товара: -
ЩОРВ-МТ...-О коробка из малоуглеродистой стали с окном взрывозащищённая
Цена по запросу
В наличии
Товар сертифицирован и имеет поверку
Гарантия завода-производителя, соответствие ГОСТ и ТУ
Политика импортозамещения
Доставка во все регионы ЕАЭС. Бесплатная доставка до ТК
Взрывозащищённое оборудование
Взрывозащищённое оборудование
Описание

Взрывозащищённая коробка ЩОРВ-МТ...-О с окном предназначена для безопасного размещения и защиты электротехнического оборудования во взрывоопасных зонах шахт, рудников и подземных выработок.

Конструкция устройства разработана с учётом повышенных требований к прочности, герметичности и стойкости к агрессивной среде. Корпус выполнен из малоуглеродистой стали по ГОСТ 380-2005, что обеспечивает надёжную защиту от механических воздействий и коррозии. Снаружи он покрыт антифрикционным полимерно-эпоксидным слоем, устойчивым к влаге, пыли и химическим реагентам, характерным для горных и промышленных объектов.

Завод-изготовитель несёт гарантию полного соответствия взрывозащищённой коробки ЩОРВ-МТ...-О заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Отличительной особенностью конструкции изделия является наличие смотрового окна, позволяющего визуально контролировать состояние внутреннего оборудования без необходимости вскрытия корпуса. Болты крепления крышки утоплены в материал корпуса, что защищает их от случайных повреждений и исключает возможность искрообразования при обслуживании.

Взрывозащита корпуса реализована по принципу «взрывонепроницаемой оболочки», предотвращающей распространение пламени наружу даже при воспламенении внутренней газовой смеси. Взрывозащищённая коробка ЩОРВ-МТ...-О с окном выдерживает механические удары силой до 20 Дж (класс IK10) и обладает степенью пылевлагозащиты IP66/IP67/IP69, что позволяет использовать её в условиях высокой влажности, запылённости и вибрации.

Линейка включает 15 стандартных типоразмеров, что упрощает подбор оптимального варианта под конкретные задачи проектирования и монтажа.

Взрывозащищённая коробка ЩОРВ-МТ...-О используется в системах электроснабжения, управления и сигнализации на объектах угледобычи, рудной промышленности, химических и перерабатывающих предприятиях. Коробка допускается к эксплуатации во взрывоопасных зонах категории I по рудничному газу и пыли (РВ, РП), в зонах 1 и 2, а также в помещениях, не опасных по газу и пыли.

Характеристики
Наименование характеристики Значения
Маркировка взрывозащиты         РВ Ex db I Mb
 РВ Ex db [ia Ma] I Mb
 РВ Ex db [ib] I Mb
 РВ Ex db ib I Mb
 РО Ex ia I Ma
 РВ Ex ib I Mb
РН1, РН2

Корпус (ЕХ-компонент):
 Ex db I Mb U
Защита IP66/IP67/IP69
IK10
Установка Категория I по рудничному газу и пыли РВ, РП
Подземные выработки, опасные по газу (метану) и угольной пыли
Температура окружающей среды, °С: -60…+60
-60...+120 (для Ех-компонентов)
Максимальное напряжение, В ~1140 / ⎓250
Максимальная сила тока, А     1500
Размещение кабельных вводов По спецификации заказчика
Заземление 2 зажима заземления (внутренний и внешний) из нержавеющей стали
Покрытие Полимерно-эпоксидное окрашивание с антистатическим свойством, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Уплотнение Силиконовая резина (в пазе крышки) для IP67, силиконовый герметик ПГ-СМАЗКА
Материал Сталь конструкционная малоуглеродистая ГОСТ 380-2005
Крепление корпуса 4 внешние монтажные точки
Класс защиты от поражения электрическим током I
Климатическое исполнение: УХЛ1

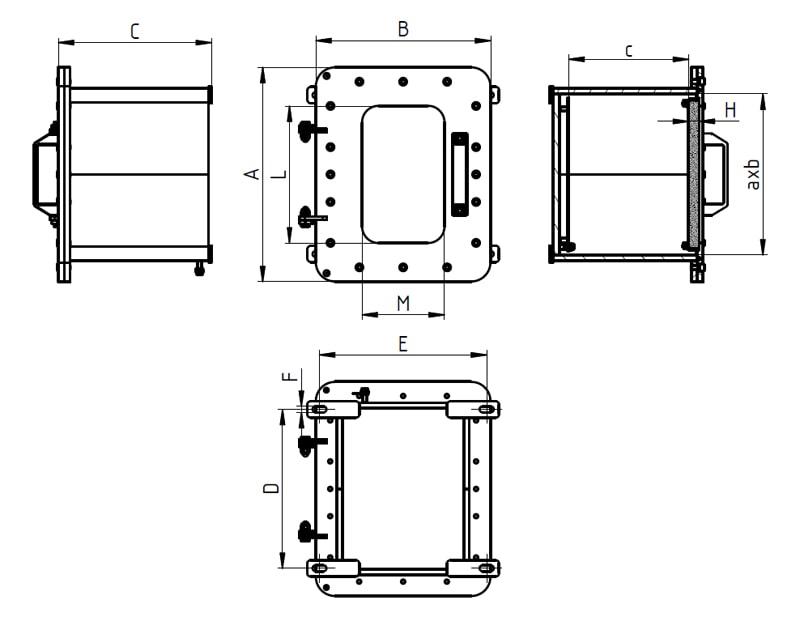

Габаритные размеры взрывозащищенной коробки

Габаритные размеры взрывозащищенной коробки ЩОРВА-МТ

Типоразмер корпуса Габаритные размеры, мм Масса, кг
Внешние* Внутренние Крепление скобами Размеры окна
А В С a b c D E F LхMхH (ØхH)
ЩОРВ-МТ171712-О09 172 172 127 124 124 78 126 174 9 Ø90x12 8,2
ЩОРВ-МТ222213-O09 226 226 136 146 146 83 150 195 9 Ø90x12 13,5
ЩОРВ-МТ282816-O14 283 283 164 203 203 110 196 267 11 Ø140x12 22,1
ЩОРВ-МТ312012-О0505 317 211 127 219 113 72 160 186 9 55х55х12 17,2
ЩОРВ-МТ322220-О1508 327 227 208 229 129 150 230 225 9 150х80х15 23,2
ЩОРВ-МТ323219-О18 328 328 199 248 248 142 236 316 11 Ø180x15 31,9
ЩОРВ-МТ393127-О2515 391 319 279 294 221 217 290 305 11 250х150х19 41,8
ЩОРВ-МТ452521-О2508 451 250 216 354 153 158 350 246 11 250х80х15 34,6
ЩОРВ-МТ453729-О3020 457 372 308 354 269 238 350 345 11 300х200х19 62,4
ЩОРВ-МТ584028-О1525 589 409 295 484 304 225 360 391 11 150х250х19 89
ЩОРВ-МТ584028-О3020 589 409 295 484 304 225 360 391 11 300х200х19 85,7
ЩОРВ-МТ694933-О3020 693 495 347 568 370 263 550 455 14 300х200х19 128,6
ЩОРВ-МТ765636-О3020 767 567 364 637 437 275 597 517 21 300х200х19 183,1
ЩОРВ-МТ906834-О3020 900 680 347 770 550 249 680 664 21 300х200х19 259,6
ЩОРВ-МТ906846-О3020 900 680 461 770 550 363 680 664 21 300х200х19 289

Примечание: * - внешние размеры указаны без учета установки присоединительной арматуры и кабельных вводов.

Габаритные размеры монтажных панелей для коробок ЩОРВ-МТ...-О

Наименование корпуса Наименование монтажной панели Габаритные размеры, мм Масса, кг
Длина, мм Ширина, мм Толщина, мм Алюминий Нержавеющая сталь
ЩОРВ-МТ171712-О09 ЩА1515Х 100 100 2 0,05 0,16
ЩОРВ-МТ222213-O09 ЩА1717Х 115 115 2 0,07 0,21
ЩОРВ-МТ282816-O14 ЩА2323Х 150 150 2 0,12 0,36
ЩОРВ-МТ312012-О0505 Щ3020Х 220 120 2 0,143 0,427
ЩОРВ-МТ322220-О1508 Щ3020Х/ТЕРМО 200 100 2 0,143 0,427
ЩОРВ-МТ323219-О18 ЩА2727Х 200 200 2 0,22 0,63
ЩОРВ-МТ393127-О2515 Щ3628Х/ТЕРМО 260 180 2 0,304 0,905
ЩОРВ-МТ452521-О2508 Щ4222Н 340 140 2 - 0,75
ЩОРВ-МТ453729-О3020 Щ4232Х/ТЕРМО 320 220 2 0,422 1,319
ЩОРВ-МТ584028-О1525
ЩОРВ-МТ584028-О3020 		Щ6545Х 540 340 2 0,995 2,967
ЩОРВ-МТ694933-О3020 Щ6545Х/ТЕРМО 520 320 2 0,995 2,967
ЩОРВ-МТ765636-О3020 Щ7252Х
Щ7252Х/ТЕРМО 		597 397 3 1,927 3,83
ЩОРВ-МТ906834-О3020 Щ8967Х
Щ8967Х/ТЕРМО 		720 500 3 2,927 8,726
ЩОРВ-МТ906846-О3020 Щ10458Х
Щ10458Х/ТЕРМО 		850 400 3 2,967 8,242

Максимальное количество отверстий в корпусе

Типоразмер корпуса Резьба 02 01 1 2 3 4 5 6 7 8 9 10
ЩОРВ-МТ171712-О09 М 1/1 1/1 1/1 - - - - - - - - -
NPT 1/1 1/1 1/1 - - - - - - - - -
G 1/1 1/1 1/1 - - - - - - - - -
ЩОРВ-МТ222213-O09 М 1/1 1/1 1/1 - - - - - - - - -
NPT 1/1 1/1 1/1 - - - - - - - - -
G 1/1 1/1 1/1 - - - - - - - - -
ЩОРВ-МТ282816-O14 М 1/1 1/1 1/1 - - - - - - - - -
NPT 1/1 1/1 1/1 - - - - - - - - -
G 1/1 1/1 1/1 - - - - - - - - -
ЩОРВ-МТ312012-О0505 М 8(7)/5 8(7)/4 8(7)/4 5/3 3/2 3/1 2/1 2/1 - - - -
NPT 8(7)/5 8(7)/4 8(7)/4 5/3 3/2 3/1 2/1 2/1 - - - -
G 8(7)/5 8(7)/4 8(7)/4 5/3 3/2 3/1 2/1 2/1 - - - -
ЩОРВ-МТ322220-О1508 М 14/6 14/6 13/6 12(11)/5 7(6)/4 6/2 4(3)/2 3/1 2/1 2(1)/1 - 1/1
NPT 14/6 14/6 13/6 12(11)/5 7(6)/4 6/2 4(3)/2 3/1 2/1 2(1)/1 - 1/1
G 14/6 14/6 13/6 12(11)/5 7(6)/4 6/2 4(3)/2 3/1 2/1 2(1)/1 - 1/1
ЩОРВ-МТ323219-О18 М 1/1 1/1 1/1 - - - - - - - - -
NPT 1/1 1/1 1/1 - - - - - - - - -
G 1/1 1/1 1/1 - - - - - - - - -
ЩОРВ-МТ393127-О2515 М 28/20 28/20 25/20 21(20)/15 15(14)/10 10/8 8/6 6/4 4/4 2/2 - 2/1
NPT 28/20 28/20 25/20 21(20)/15 15(14)/10 10/8 8/6 6/4 4/4 2/2 - 2/1
G 28/20 28/20 25/20 21(20)/15 15(14)/10 10/8 8/6 6/4 4/4 2/2 - 2/1
ЩОРВ-МТ452521-О2508 М 26(24)/9 26(24)/9 26(24)/9 18/7 14(13)/5 9(8)/4 8(7)/2 6(5)/1 3/1 3/1 - 1/1
NPT 26(24)/9 26(24)/9 26(24)/9 18/7 14(13)/5 9(8)/4 8(7)/2 6(5)/1 3/1 3/1 - 1/1
G 26(24)/9 26(24)/9 26(24)/9 18/7 14(13)/5 9(8)/4 8(7)/2 6(5)/1 3/1 3/1 - 1/1
ЩОРВ-МТ453729-О3020 М 35/27 36/27 36(35)/27 28(27)/20 19(18)/16 15/12 12(11)/8 8/6 6/4 3/2 - 2/2
NPT 35/27 36/27 36(35)/27 28(27)/20 19(18)/16 15/12 12(11)/8 8/6 6/4 3/2 - 2/2
G 35/27 36/27 36(35)/27 28(27)/20 19(18)/16 15/12 12(11)/8 8/6 6/4 3/2 - 2/2
ЩОРВ-МТ584028-О1525
ЩОРВ-МТ584028-О3020		 М 45/30 50(48)/30 45/28 38(36)/22 25/15 18/12 14/9 10/6 8/5 6/4 - 3/2
NPT 45/30 50(48)/30 45/28 38(36)/22 25/15 18/12 14/9 10/6 8/5 6/4 - 3/2
G 45/30 50(48)/30 45/28 38(36)/22 25/15 18/12 14/9 10/6 8/5 6/4 - 3/2
ЩОРВ-МТ694933-О3020 М 60/40 56(55)/40 55/40 45(44)/30 32/21 20/15 16/12 10/8 8/6 8/6 - 4/3(2)
NPT 60/40 56(55)/40 55/40 45(44)/30 32/21 20/15 16/12 10/8 8/6 8/6 - 4/3(2)
G 60/40 56(55)/40 55/40 45(44)/30 32/21 20/15 16/12 10/8 8/6 8/6 - 4/3(2)
ЩОРВ-МТ765636-О3020 М 60/40 60/40 60/40 46/29 36(34)/24 24(23)/15 21(20)/14 14/10 10/6 7(6)/4 - 4/3
NPT 60/40 60/40 60/40 46/29 36(34)/24 24(23)/15 21(20)/14 14/10 10/6 7(6)/4 - 4/3
G 60/40 60/40 60/40 46/29 36(34)/24 24(23)/15 21(20)/14 14/10 10/6 7(6)/4 - 4/3
ЩОРВ-МТ906834-О3020 М 92/66 92/66 92/66 70/51 52(50)/36 36/28 30/20 20/16 16/10 10/4 - 8/4
NPT 92/66 92/66 92/66 70/51 52(50)/36 36/28 30/20 20/16 16/10 10/4 - 8/4
G 92/66 92/66 92/66 70/51 52(50)/36 36/28 30/20 20/16 16/10 10/4 - 8/4
ЩОРВ-МТ906846-О3020 М 92/66 92/66 92/66 70/51 52(50)/36 36/28 30/20 20/16 16/10 10/4 - 8/4
NPT 92/66 92/66 92/66 70/51 52(50)/36 36/28 30/20 20/16 16/10 10/4 - 8/4
G 92/66 92/66 92/66 70/51 52(50)/36 36/28 30/20 20/16 16/10 10/4 - 8/4
Комплект поставки
  • взрывозащищённая коробка типа ЩОРВ-МТ...-О (модификация согласно заказу);
  • комплект эксплуатационных документов.

Условное обозначение при заказе

ЩОРВ-MT 1Х- O 2Х - 3Х 4Х (5Х) - 3Х 4Х ( 5Х ) / 6Х – ТУ 27.33.13-033-72453807-2017

  • 1X - Код размера корпуса.
  • 2X - Код размера окна.
  • 3X - Количество кабельных вводов.
  • 4X - Тип кабельного ввода.
  • 5X - Сторона расположения ввода:
    Сторона расположения ввода ЩОРВ
  • 6X - Опции, аксессуары, исполнения:
    • Монтажная панель из алюминиевого сплава /АЛП
    • Монтажная панель из нержавеющей стали /НП
    • Невзрывозащищенное исполнение /ПРОМ
    • Внутренняя теплоизоляция /ТЕПЛОИЗОЛЯЦИЯ
    • Степень защиты от внешних воздействий IP67 /IP67
    • Степень защиты от внешних воздействий IP68 /IP68
    • Окрашивание внешней поверхности в цвет по требованию заказчика /RAL (код)
    • Сейсмостойкое исполнение /МШК-64
    • Дренажные вентиляционные устройства /ДКУЕ
    • Вентиляционное устройство для удаления влаги /ВКУ
    • Невыпадающие болты крепления крышки /НБК
    • Вентиляционное устройство для удаления влаги /ПЛОМБА
    • Болт с пломбировкой /МАРК
    • Наличие перемычек между клеммными зажимами по схеме заказчика /СХЕМА
    • Внутренняя шина заземления /ШИНА З
    • Шина нейтрали /ШИНА Н
    • Шины фаз /ШИНА Ф
    • Устройство объединения экранов кабелей /ЭКРАН
    • Шильд с надписью заказчика /НАДПИСЬ "_"
    • Приемка заказчика /ПРИЕМКА
    • Фиксация крышки на петлях /ПЕТЛЯ
    • Консервация /КОНСЕРВАЦИЯ
    • Термообогрев для автоматики /ОБОГРЕВ
    • Соответствие требованиям пожарной безопасности /ПОЖАР
    • Исполнение для тропиков с защитой от насекомых /ТЕРМИТЫ
    • Исполнение для минимальной температуры эксплуатации -75°С /ХОЛОД
    • Отклонение габаритных размеров в пределах допусков /XY
    • Рудничное нормальное исполнение /РН
    • Речное исполнение /РЕКА

Пример заказа: ЩОРВ-МТ452521-О2508-(40C2-10C16)-5КНВ1МН(Б)-КНВ4МН(Г)-ТУ 27.33.13-033-72453807-2017.

Сертификаты на взрывозащищённую коробку типа ЩОРВ-МТ...-О

Вся документация и сертификаты высылается отдельно по запросу.

Сертификат соответствия Таможенного союза Сертификат соответствия ГОСТ Р  Сертификат соответствия о требованиях пожарной безопасности (РФ)
