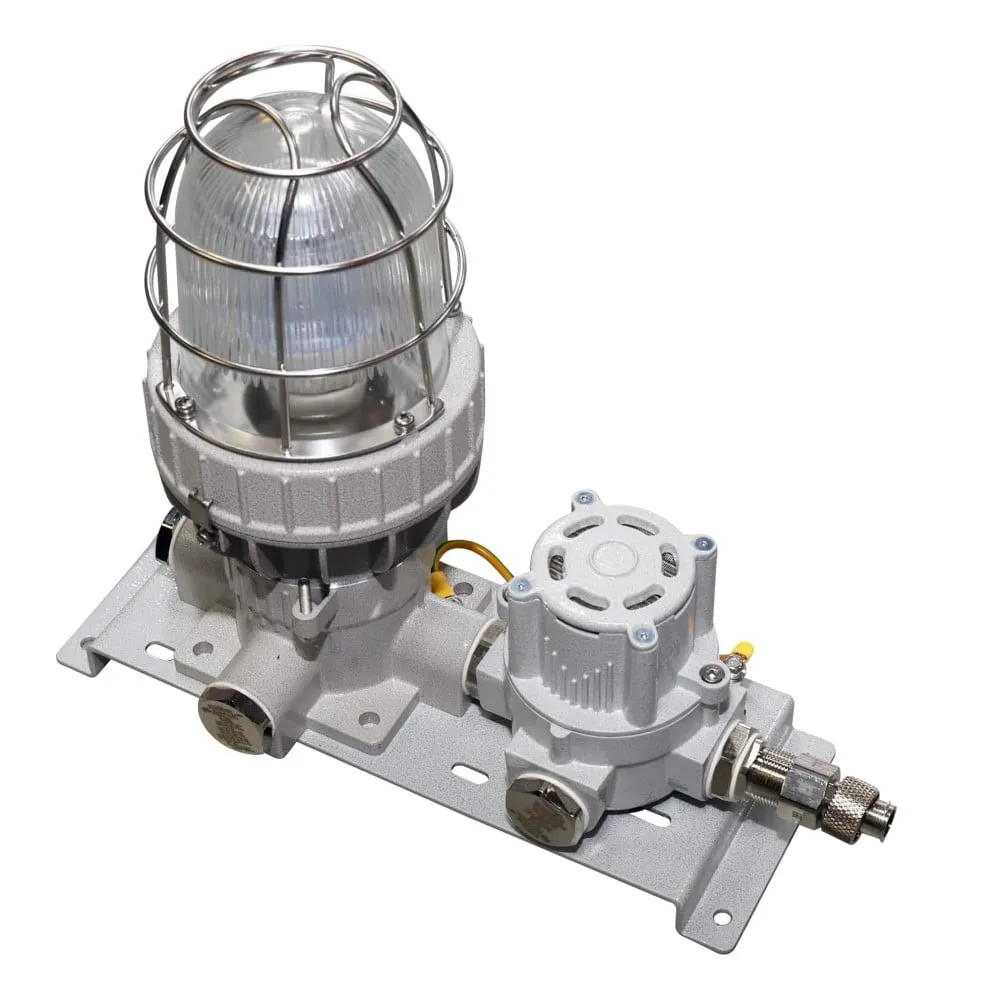

Взрывозащищённое светозвуковое устройство ПГСК01 (EV-4050-HOOTER-122) предназначено для одновременной подачи ярких световых и мощных звуковых сигналов, обеспечивая мгновенное оповещение персонала о возникновении аварийных, технологических или опасных ситуаций.
Комбинированная сирена и маяк для взрывоопасных зон эффективно используются в системах сигнализации и промышленного оповещения, где требуется высокая надёжность и устойчивость к внешним воздействиям. Благодаря сочетанию светового и акустического каналов восприятия, устройство обеспечивает уверенное предупреждение даже в условиях сильного шума или ограниченной видимости.
Взрывозащищённое светозвуковое устройство ПГСК01 работает в непрерывном дежурном режиме, что гарантирует постоянную готовность к срабатыванию при поступлении управляющего сигнала. Уровень звукового давления достигает 108 дБ, что позволяет уверенно оповещать персонал на больших производственных площадках и открытых пространствах (для рудничного исполнения предусмотрен уровень звука до 102 дБ). Благодаря высокой мощности и направленности сигнала устройство способно охватывать значительные зоны, снижая потребность в установке дополнительных оповещателей и, следовательно, сокращая расходы на монтаж и прокладку кабеля. Светодиодный источник света отличается низким энергопотреблением и длительным сроком службы, что делает эксплуатацию устройства экономичной и надёжной.
Взрывозащищённое светозвуковое устройство ПГСК01 применяется на промышленных и строительных объектах, в нефтегазовом секторе, энергетике, металлургии, химической промышленности и горнодобывающих предприятиях.
Устройство сертифицировано для использования во взрывоопасных зонах, содержащих горючие газы, пары или пыль, и соответствует требованиям ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и ГОСТ IEC 61241-3-2011.
| Характеристики | Значения |
|---|---|
| Маркировка взрывозащиты |
1Ex db e mb IIC T6 Gb 1Ex db [ib] IIC T6 Gb Ex tb IIIC T85°С Db Ex tb [ib] IIIC T80°С Db |
| Маркировка рудничного оборудования | РН1/РН2 |
| Степень защиты |
IP66/IP69 IK10 |
| Установка |
Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли |
| Температура окружающей среды, °С |
-60...+60 (Т6/Т80°С) -40...+40 (для 1Ex db [ib] IIC T6 Gb и Ex tb [ib] IIIC T80°С Db) -60…+60 (для общепромышленного исполнения) |
| Номинальное напряжение, В | ⎓12, ⎓24, ⎓127, ⎓230, ~127, ~230 |
| Мощность лампы |
Ксеноновая лампа: 5,5 Вт Светодиодная лампа: 8,5 Вт |
| Резьба на присоединительных отверстиях | Метрическая M25х1,5 ГОСТ 24705-2004 |
| Покрытие | Антистатическое полимерно-эпоксидное окрашивание, фрикционноискробезопасное, устойчивое к рабочим средам и ионизирующему излучению.Цвет RAL 7035 |
| Материал корпуса | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к соляным и кислым рудничным водам, фрикционно искробезопасный. Колпак - термостойкое ударопрочное стекло. |
| Максимальный уровень звукового давления, дБ | 108; 102 (для рудничного исполнения) |
| Класс защиты от поражения электрическим током | I |
| Масса, кг | 5,5 |
| Климатическое исполнение | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5) |
| Модель | Напряжение, В | Мощность(Рмах), Вт | Максимальный потребляемый ток, А |
|---|---|---|---|
| ПГСК01-К(...)12DC | ⎓12 | 5 | 0,35 |
| ПГСК01-К(...)24DC | ⎓24 | 5,5 | 0,22 |
| ПГСК01-К(...)24DC…/ПРЕР | ⎓24 | 8,2 | 0,34 |
| ПГСК01-К(...)127AC/DC | ~/⎓127 | 5,5 | ~ 0,085/ ⎓ 0,04 |
| ПГСК01-К(...)220AC/DC | ~/⎓230 | 5,5 | ~ 0,065/ ⎓ 0,025 |
| ПГСК01-К(...)220AC/DC…/ПРЕР | ~/⎓230 | 6,2 | ~ 0,073/ ⎓ 0,027 |
| ПГСК01-СЦ(...)12DC | ⎓12 | 8 | 0,66 |
| ПГСК01-СЦ(...)24DC | ⎓24 | 8 | 0,35 |
| ПГСК01-СЦ(...)24DC…/ПРЕР | ⎓24 | 11,3 | 0,47 |
| ПГСК01-СЦ(...)127AC/DC | ~/⎓127 | 8 | ~0,095/ ⎓ 0,065 |
| ПГСК01-СЦ(...)220AC/DC | ~/⎓230 | 8,5 | ~0,07/ ⎓ 0,036 |
| ПГСК01-СЦ(...)220AC/DC…/ПРЕР | ~/⎓230 | 9 | ~0,08/ ⎓ 0,04 |
ПГСК01 - 1Х ( 2Х ) 3Х / 4Х - 5Х / 6Х – ТУ 27.90.20-038-72453807-2017, где
Пример записи: ПГСК01-СЦ(К)220AC/M-КНВ2МНK/P-ТУ 27.90.20-038-72453807-2017.
Вся документация и сертификаты высылается отдельно по запросу.
