Взрывозащищённый вибропреобразователь DVA311.714 предназначен для измерительного контроля вибрационного состояния промышленного оборудования. Прибор преобразует механические колебания в унифицированный электрический сигнал, величина которого соответствует амплитудному значению измеренного виброперемещения. Такой способ передачи данных позволяет использовать результаты вибрационного контроля в составе автоматизированных комплексов управления технологическими процессами.
Для выдачи измерительной информации применяется аналоговый интерфейс с токовой петлёй 4–20 мА. Выходной сигнал может передаваться непосредственно во внешние системы распределённого управления и противоаварийной защиты, включая DCS, PCS и ESD. Это позволяет включать вибропреобразователь DVA311.714 в существующую инфраструктуру промышленной автоматизации, обеспечивая поступление параметров вибрации на соответствующие уровни контроля и управления.

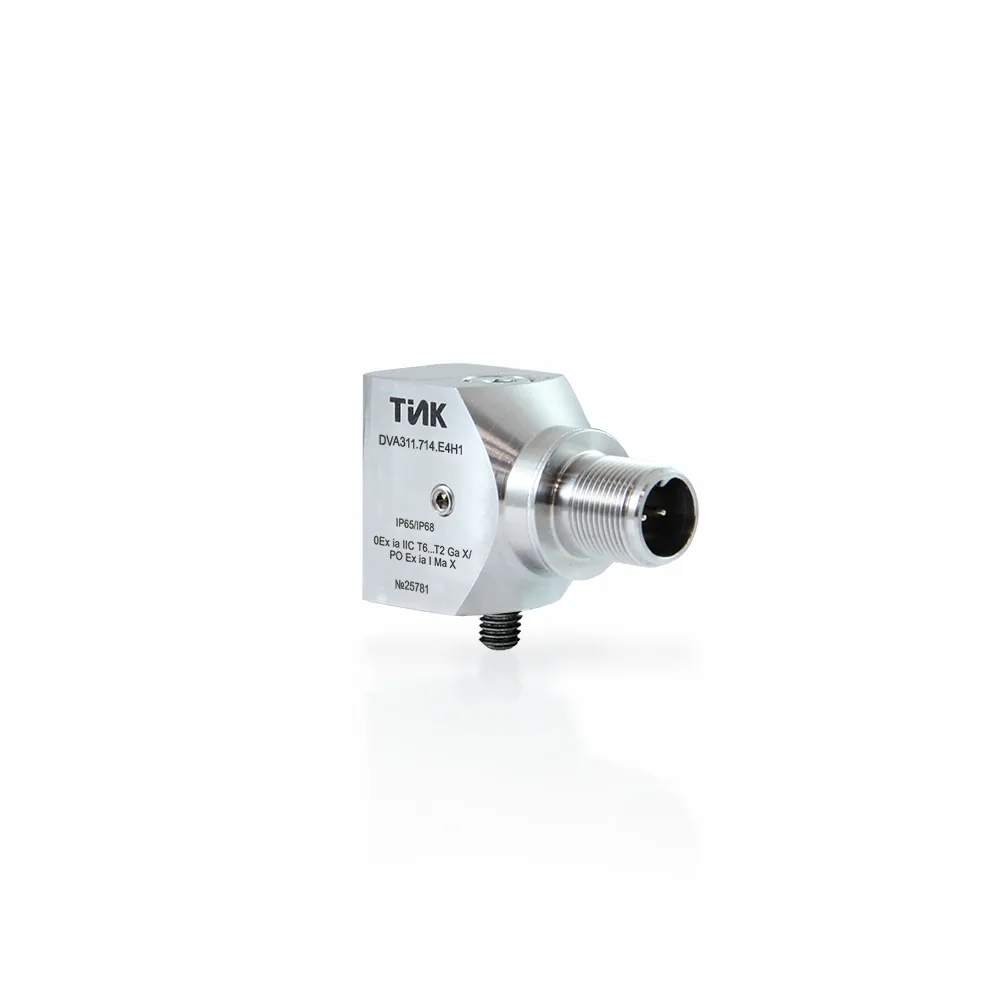

Конструктивное исполнение устройства предусматривает герметичный прямоугольный корпус, внутри которого размещены интегральный датчик ускорения (акселерометр) и электронная плата преобразования. Для подключения внешних цепей предусмотрен разъём ТИK-KXX, установленный непосредственно на корпусе. По конструктивному исполнению он соответствует аналогичному типу соединителей MIL-C-5015. Монтаж осуществляется посредством одного винта.
| Характеристики | Значения |
|---|---|
| Метрологические параметры | |
| Коэффициент преобразования, мА/мкм / Диапазон показаний амплитуды виброперемещения, мкм | 0,064 / 0-250 0,0533 / 0-300 0,032 / 0-500 |
| Диапазон рабочих частот, Гц | 5-500 |
| Интерфейс | |
| Тип выходного сигнала | (4-20) мА |
| Диапазон питающих напряжений, В | 10-24 |
| Взрывозащита | |
| Вид | искробезопасная электрическая цепь |
| Маркировка | PO Ex ia I Ma X 0Ex ia IIC T6...T2 Ga X Ex ia IIIC T200 100°C...T200 280°C Da X Ex ib IIIC T95°C...T275°C Db X 2Ex nA IIC T6...T2 Gc X |
| Подключение | через контроллер TIK-PLC через барьер безопасности TIK-BIS |
| Конструктивные параметры | |
| Исполнение | ТИК-КХХ разъем на корпусе (аналог MIL-C-5015) |
| Габаритные размеры, мм | 35х55,5х24,5 |
| Масса, кг, не более | 0,25 |
| Тип крепления | винт М6 1 шт. |
| Степень защиты | IP65/IP68 |
| Эксплуатационные параметры | |
| Диапазон рабочих температур, °С | -40...+80 (климатическое исполнение H) -60...+80 (климатическое исполнение X) |
| Параметры надёжности и гарантии изготовителя | |
| Средняя наработка на отказ, часов, не менее | 100 000 |
| Гарантийный срок эксплуатации, мес. | 24 |
| Срок службы, лет, не менее | 20 |
| Межповерочный интервал | 2 года |
Вся документация и сертификаты высылается отдельно по запросу.
