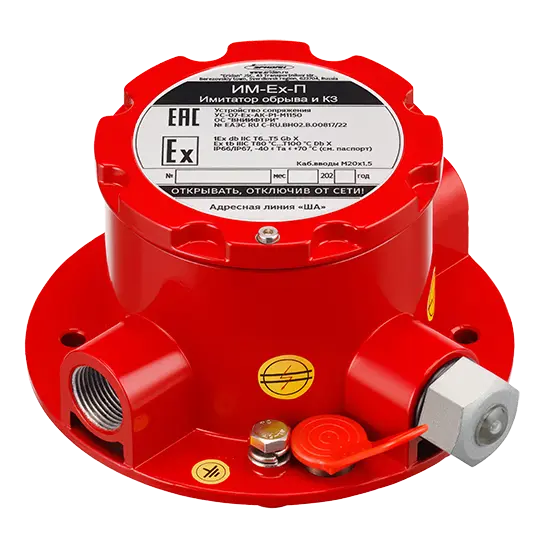

ИМ-Ex-П — имитатор обрыва и короткого замыкания взрывозащищённый (устройство сопряжения УС-07-M1150) — специализированное средство для диагностики линий связи систем пожарной и охранной сигнализации, эксплуатируемых в условиях повышенной опасности. Взрывозащищённый имитатор ИМ-Ex-П применяется при пусконаладочных и регламентных работах для проверки функций контроля обрыва и защиты от короткого замыкания в адресных и неадресных линиях связи в соответствии с требованиями ГОСТ Р 59638-2021, пункт 4.15 и таблица 1.
Устройство выпускается в двух вариантах исполнения. Модификация M1150-2 предназначена для четырёхпроводных линий связи и оснащается двумя кабельными вводами. Модификация M1150-3 рассчитана на двухпроводные линии и имеет отдельный ввод питания 24 В DC, всего 3 кабельных ввода. Такая конструкция позволяет использовать прибор в различных архитектурах АЛС без изменения схемы основного оборудования.
Основные функции ИМ-Ex-П включают имитацию обрыва линии и имитацию короткого замыкания. Для удобства оператора реализована световая индикация состояния: зелёный цвет сигнализирует об обрыве, красный — о коротком замыкании, отсутствие свечения соответствует дежурному режиму. Это обеспечивает наглядный контроль процесса проверки и снижает вероятность ошибок при наладке.
Принцип действия основан на управлении режимами с помощью постоянного магнита, входящего в комплект поставки. При поднесении магнита происходит замыкание герконов и активация реле на клеммах XT1, что формирует заданный режим — «обрыв» либо «КЗ». Такой способ управления не требует вскрытия корпуса и полностью соответствует требованиям взрывозащищённого исполнения.
Взрывозащищённый имитатор ИМ-Ex-П совместим с любыми адресными и неадресными линиями связи при соблюдении параметров линии. Он может применяться в системах на базе платформ и протоколов Диалог PRO, Smartec, Bolid, Rubezh, а также в сетях с интерфейсом Modbus RTU и аналогичных решениях.
| Характеристики | Значения |
|---|---|
| Количество кабельных вводов | 2/3 |
| Сечение зажимаемых проводов, мм² | 2,5 |
| Диапазон питающего напряжения, В DС | 18-30 |
| Напряжение в АЛС, В DС, не более | 36 |
| Максимальный ток в АЛС, А, не более | 2 |
| Максимальный ток в линии электропитания, А, не более | 8 |
| Ток потребления от АЛС в дежурном режиме, мА | 0 |
| Ток потребления от линии электропитания 24 В в режиме имитации, мА, не более | 32 |
| Температура эксплуатации для температурного класса Т6, ℃ | -60...+60 |
| Для температурного класса Т5, ℃ | -60...+70 |
| Относительная влажность при 25℃, % | 100 |
| Маркировка взрывозащиты | 1Еx db IIC T6…T5 Gb X Ex tb IIIС T800…T1000C Db Х |
| Масса, кг, не более | 2 |
| Габаритные размеры, мм, не более | 150х130х70 |
| Максимальные внутренние размеры (Диаметр х Глубина): | |
| – объем оболочки, см3 | 268 |
| – размеры, мм | 78х60 |
| Режим работы УС - круглосуточный, непрерывный | 24/7 |
| Средний срок службы при условии соблюдения правил эксплуатации, лет | 10 |
Вся документация и сертификаты высылается отдельно по запросу.
