Барьер искрозащиты ЭнИ-БИС-3201-Ех-АI предназначен для организации безопасной передачи аналоговых и цифровых сигналов между оборудованием, установленным во взрывоопасной и взрывобезопасной зонах. Устройство применяется в системах промышленной автоматики, КИПиА и автоматизированных системах управления технологическими процессами, где требуется стабильная передача сигналов 4–20 мА и поддержка HART-протокола с сохранением требований искробезопасности.

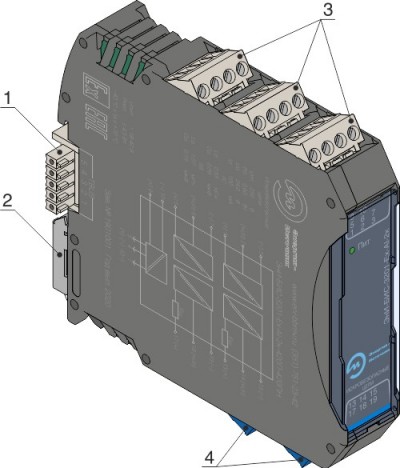

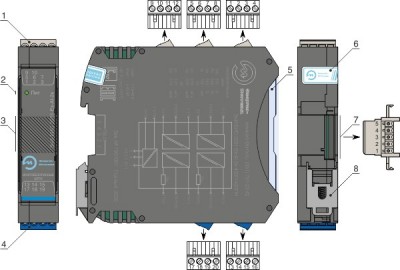

Барьер искрозащиты с гальванической развязкой ЭнИ-БИС-3201-Ех-АI выпускается в одно- и двухканальном исполнении, что позволяет подобрать оптимальную конфигурацию под конкретную систему автоматизации. Компактный корпус упрощает монтаж оборудования в шкафах автоматики и распределительных системах, а также позволяет рационально использовать пространство внутри щитов управления.
Барьер искрозащиты ЭнИ-БИС-3201-Ех-АI обеспечивает передачу токового сигнала и цифрового сигнала на базе HART-протокола из взрывоопасной зоны во взрывобезопасную. Устройство поддерживает однонаправленную передачу HART-сигнала от входных цепей к выходным, благодаря чему сохраняется корректная работа интеллектуальных датчиков и систем диагностики. Подключение возможно к датчикам с унифицированными выходными сигналами 4…20 мА, широко применяемым в промышленной автоматике и системах КИПиА.
Одной из ключевых особенностей устройства является гальваническая развязка между входом, выходом и источником питания. Такое решение повышает помехоустойчивость системы, снижает влияние паразитных токов и исключает необходимость организации дополнительного заземления искробезопасных цепей. Благодаря этому барьер ЭнИ-БИС-3201-Ех-АI может использоваться на объектах с высоким уровнем электромагнитных помех и сложными условиями эксплуатации.
В зависимости от исполнения питание барьера ЭнИ-БИС-3201-Ех-АI осуществляется либо непосредственно от токовой петли датчика и приемника сигналов, либо от внешнего источника питания. Конструкция предусматривает возможность питания как самого датчика, так и цепи выходного сигнала. Это упрощает интеграцию оборудования в существующие системы передачи данных и позволяет использовать единый источник питания для нескольких каналов.
Барьер искрозащиты ЭнИ-БИС-3201-Ех-АI отличается высокой устойчивостью к коротким замыканиям и перегрузкам. При возникновении аварийных режимов сохраняется работоспособность предохранителей, что повышает надёжность эксплуатации оборудования. Дополнительным преимуществом барьеров с гальванической развязкой является возможность применения источников питания с выходным напряжением выше Uо без нарушения требований взрывозащиты.
| Параметр | Значение |
|---|---|
| Диапазон напряжения питания постоянного тока, В | 18...40 |
| Потребляемая мощность, Вт, для барьеров с кодами «420П-420П», «420П-420Н» Эни-БИС-3201-Ex-Al-1к Эни-БИС-3201-Ex-Al-2к |
не более 1,8 не более 2,7 |
| Токовый сигнал на входе искробезопасной цепи, мА | 4...20 |
| Выходной токовый сигнал, мА | 4...20 |
| Напряжение на активных входах искробезопасных цепей при нижнем предельном значении входного сигнала 4 мА, В | не более 22,0 |
| Напряжение на активных входах искробезопасных цепей при верхнем предельном значении входного сигнала 20 мА, В | не менее 15,0 |
| Значение тока короткого замыкания в искробезопасных цепях барьера, мА | не более 31 |
| Время установления выходного сигнала (время, в течение которого выходной сигнал входит в зону предела допускаемой основной приведенной погрешности), с | не более 0,1 |
| Активные входные и выходные цепи рассчитаны на работу с нагрузками, кОм | не более 0,35 |
| Пассивные выходные искроопасные цепи барьеров (цепи нагрузки) рассчитаны на работу в диапазоне напряжений от внешнего источника питания, В | не более 28 |
| Падение напряжения при токе 20 мА на пассивных входах искробезопасных цепей, В | не более 10 |
| Падение напряжения при токе 20 мА на пассивных выходах, В | не более 6 |
| Электрическая прочность изоляции между входом искробезопасной цепи и выходной цепью, В | 1500 |
| Электрическая прочность изоляции между входом искробезопасной цепи и источником питания, В | 1500 |
| Электрическая прочность изоляции между выходной цепью и источником питания, В | 1500 |
| Конструктивное исполнение | пластмассовый корпус для монтажа на DIN-рейке NS35/7,5 |
| Средняя наработка на отказ с учетом технического обслуживания, часов | 150000 |
| Средний срок службы, лет | 15 |
| Назначенный срок службы, лет | 15 |
| Масса барьера, кг | не более 0,2 |
| Условия эксплуатации | |
| Температура окружающего воздуха, °С | −40...+70 |
| По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р 52931–2008 | С4 |
| По устойчивости к механическим воздействиям при эксплуатации соответствует группе, по ГОСТ Р 52931–2008 | L3 |
| Степень защиты от пыли и влаги, по ГОСТ 14254-96 | IP20 |
| Параметр | Значение |
|---|---|
| Основная приведенная погрешность | |
| Погрешность преобразования входного сигнала в выходной, выраженная в процентах от диапазона изменения выходного сигнала, не более, % | ± 0,1 ± 0,2 |
| Дополнительная приведенная погрешность | |
| Изменение значения выходного сигнала, вызванное изменением напряжения питания, не превышает, % от диапазона изменения выходного сигнала. | ± 0,1 |
| Изменение значения выходного сигнала, вызванное изменением температуры окружающего воздуха в рабочем диапазоне температур, не превышает, % от диапазона изменения выходного сигнала на каждые 10 °С | ± 0,11) |
| ± 0,21) | |
|
1) Для барьеров с основной приведенной погрешностью преобразования ± 0,1 %. 2) Для барьеров с основной приведенной погрешностью преобразования ± 0,2 %. |
|
Вся документация и сертификаты высылается отдельно по запросу.
