Взрывозащищённый вибропреобразователь DVA334.214 применяется для получения данных о вибрационном состоянии промышленного оборудования. Контролируемым параметром служит размах виброперемещения: выход преобразователя изменяется пропорционально измеренному значению. Прибор ориентирован на задачи периодического виброконтроля и построение систем технического мониторинга.
Передача измерительной информации осуществляется через цифровой интерфейс RS-485. Вибропреобразователь DVA334.214 может использоваться как элемент распределённой системы мониторинга периодического действия, организованной на базе цифровой полевой шины. Такая архитектура позволяет включать средство измерения в комплексные решения промышленной автоматизации и централизованного сбора данных.
Предусмотрено взаимодействие с внешними РСУ (DCS, PCS), благодаря чему информация о вибрации может поступать в системы управления и контроля предприятия. Это обеспечивает возможность совместного использования результатов вибромониторинга и других технологических данных в рамках единой автоматизированной инфраструктуры.

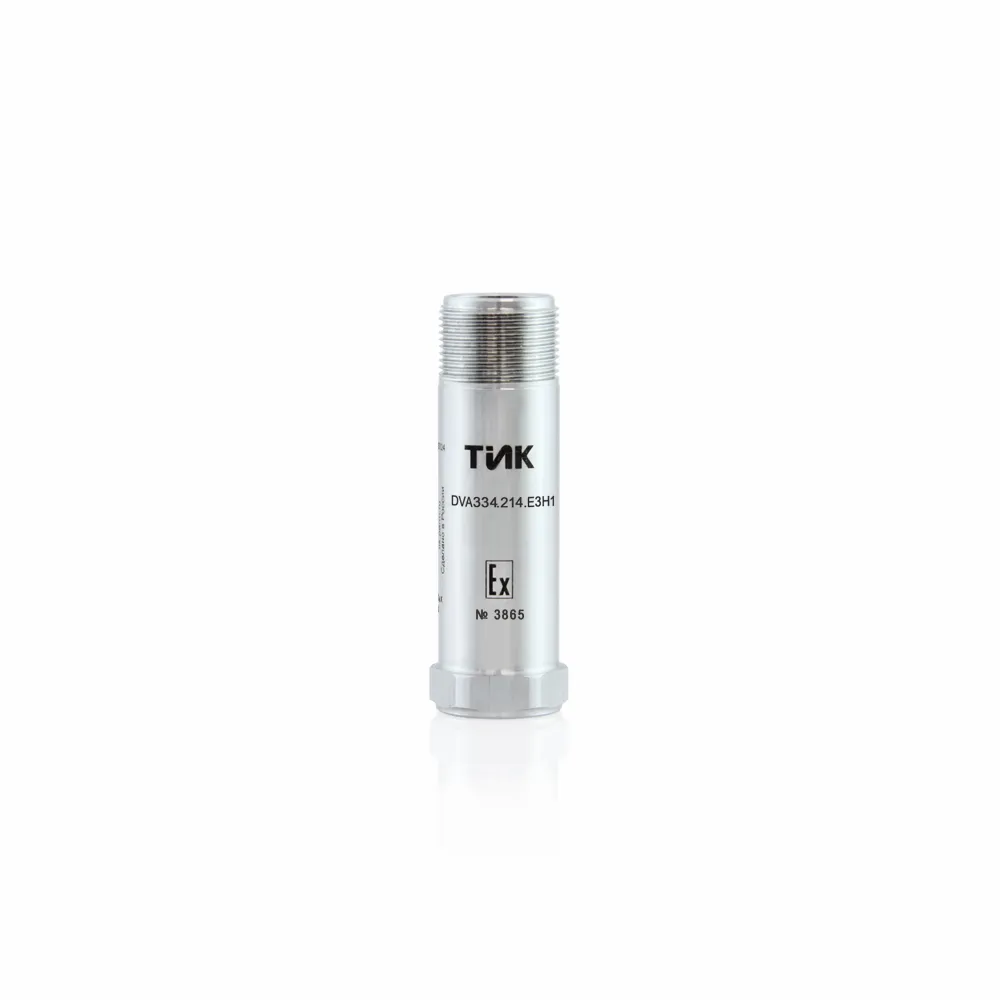

Внутри герметичного корпуса DVA334.214 объединены интегральный акселерометр и электронная плата, выполняющая преобразование сигнала. Модель изготовлена в малогабаритном цилиндрическом исполнении, удобном для размещения непосредственно на контролируемом оборудовании. Для подключения на корпусе предусмотрен разъём ТИК-КXX — аналог MIL-C-5015. Механическая установка прибора выполняется на шпильку.
| Характеристики | Значения |
|---|---|
| Метрологические параметры | |
| Коэффициент преобразования / Диапазон показаний размаха виброперемещения, мкм | 1 / 0-100 1 / 0-125 1 / 0-160 1 / 0-200 1 / 0-250 1 / 0-300 1 / 0-500 1 / 0-1000 1 / 0-2000 |
| Диапазон рабочих частот, Гц | 5-500 |
| Интерфейс | |
| Тип выходного сигнала | RS-485 |
| Протокол | Modbus RTU |
| Диапазон питающих напряжений, В | 10-24 |
| Взрывозащита | |
| Вид | искробезопасная электрическая цепь |
| Маркировка | PO Ex ia I Ma X 0Ex ia IIC T6...T2 Ga X Ex ia IIIC T200 100°C...T200 280°C Da X Ex ib IIIC T95°C...T275°C Db X 2Ex nA IIC T6...T2 Gc X |
| Подключение | через контроллер TIK-PLC через барьер безопасности TIK-BIS |
| Конструктивные параметры | |
| Исполнение | ТИК-КХХ разъем на корпусе (аналог MIL-C-5015) |
| Габаритные размеры, мм | Ø26x77 |
| Масса, кг, не более | 0,13 |
| Тип крепления | шпилька М8 1 шт.* *резьба в соответ. с требованиями Заказчика |
| Степень защиты | IP65/IP68 |
| Эксплуатационные параметры | |
| Диапазон рабочих температур, °С | -40...+80 (климатическое исполнение H) -60...+80 (климатическое исполнение X) |
| Параметры надёжности и гарантии изготовителя | |
| Средняя наработка на отказ, часов, не менее | 100 000 |
| Гарантийный срок эксплуатации, мес. | 24 |
| Срок службы, лет, не менее | 20 |
| Межповерочный интервал | 2 года |
Вся документация и сертификаты высылается отдельно по запросу.
