Влагомер поточный "Фауна-ПМДР2" с датчиками погружного типа предназначен для непрерывного измерения влажности и температуры зерновых и масличных культур непосредственно в потоке материала. Прибор одновременно контролирует параметры сразу в двух точках измерения, что позволяет получать более полную информацию о состоянии сырья на различных этапах технологического процесса. Такое решение повышает точность контроля, помогает своевременно выявлять изменения влажности и оперативно корректировать режимы работы оборудования без остановки производственного процесса.
Основу работы прибора составляет диэлькометрический (ёмкостный) метод измерения влажности. При изменении содержания влаги изменяются диэлектрические свойства материала, которые регистрируются чувствительными элементами датчиков. Полученные сигналы обрабатываются микропроцессором с учётом температуры контролируемой культуры, что обеспечивает стабильность результатов измерений и снижает влияние внешних факторов.

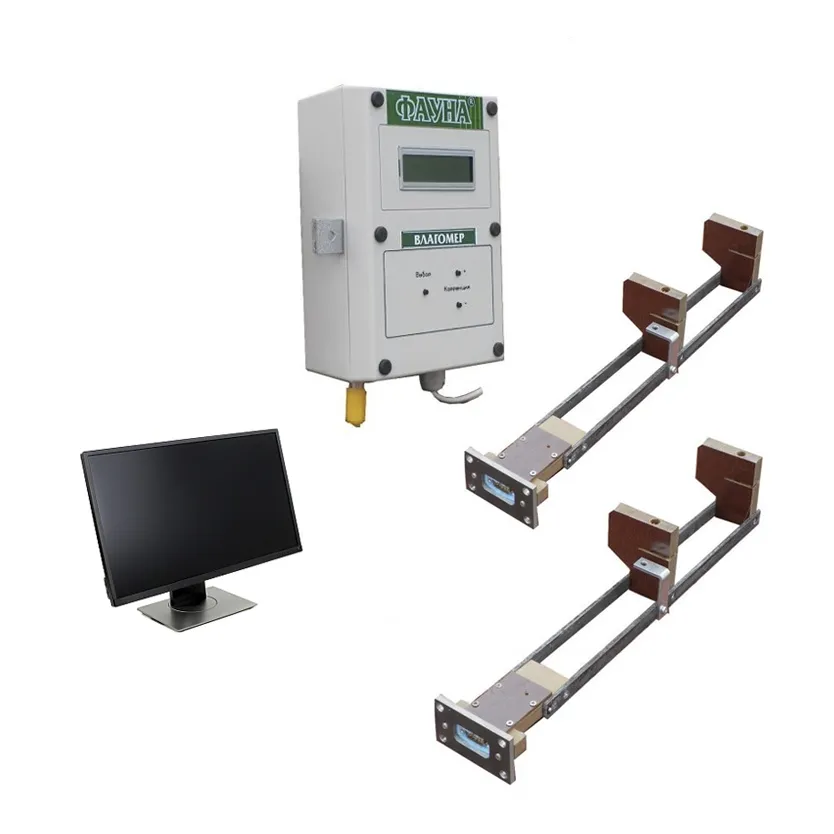

Конструкция влагомера "Фауна-ПМДР2" включает 2 погружных датчика, блок индикации и управления (БИУ), расширитель входов и интерфейсный преобразователь RS485–USB для подключения к персональному компьютеру. Все элементы соединяются кабельными линиями и образуют единый измерительный комплекс, предназначенный для длительной эксплуатации в производственных условиях.
Погружные датчики размещаются непосредственно в контролируемом зерновом или масличном материале, обеспечивая непрерывное измерение влажности и температуры без отбора проб. Контроль одновременно в двух точках позволяет сравнивать параметры на различных участках технологической линии, оценивать равномерность процесса сушки, контролировать изменение влажности после отдельных технологических операций и своевременно обнаруживать отклонения.
Блок индикации влагомера "Фауна-ПМДР2" отображает значения влажности, температуры и выбранной культуры по каждому измерительному каналу. Пользователь может выбирать необходимую культуру из памяти прибора, использовать автоматическую температурную компенсацию результатов измерений, а также выполнять ручную корректировку показаний при необходимости компенсации влияния условий эксплуатации.
Программное обеспечение обеспечивает обмен данными с персональным компьютером через интерфейс RS485–USB. Измеренные значения автоматически отображаются в цифровом и графическом виде, сохраняются в архиве и могут использоваться для анализа технологического процесса, формирования отчётов и последующего документирования результатов контроля. Регистрация параметров позволяет отслеживать изменение влажности и температуры во времени, что особенно важно при организации непрерывного производственного контроля.
Дополнительно влагомер "Фауна-ПМДР2" формирует аналоговый сигнал, пропорциональный значению влажности выбранного измерительного канала. Аналоговый выход обеспечивает интеграцию прибора в системы автоматического управления технологическими процессами, где данные о влажности используются для регулирования режимов работы зерносушильного и транспортного оборудования.
Влагомер "Фауна-ПМДР2" применяется для непрерывного контроля влажности и температуры зерновых и масличных культур в процессе уборки, сушки, хранения, транспортировки и переработки. Прибор используется в зерноуборочных комбайнах, зерносушилках различных типов, на элеваторах, зерноперерабатывающих предприятиях и объектах пищевой промышленности.
| Характеристики | Значения |
|---|---|
| Одновременное измерение влажности и температуры в независимых каналах | 2 (до четырех) |
| Разрешающая способность измерений влажности | 0,1 |
| Диапазоны измерений влажности зерновых и масличных культур | (см. градуировки). |
| Пределы основной абсолютной погрешности измерений влажности | + 1,5 %. |
| Разрешающая способность измерений температуры | 1,0 °С. |
| Диапазон измерений температуры | от 0 до 100 °С. |
| Пределы основной абсолютной погрешности измерений температуры | ± 1,0 °С. |
| Пределы дополнительной абсолютной погрешности измерений влажности от изменения температуры на 10 °С от основной (20 ± 2) °С |
± 0,5 %. |
| Аналоговый выход на сопротивление нагрузки не мене 1,0 кОм, пропорциональный измеренной влажности по одному из четырех каналов (см. приложение 1). | 0 -1,0 В. |
| Преобразователь интерфейса для связи с ПК | RS485 в USB. |
| Интервал регистрации результатов измерений | 1,3,5,10 мин. |
| Продолжительность записи результатов измерений в один файл | от 1 до 8 ч. |
| Графическое отображение результатов измерений в реальном времени на экране ПК | в течение последнего часа. |
| Рабочая температура: | |
| датчиков | от 5 до 80 °С; |
| блока индикации и управления (БИУ) | от 5 до 50 °С. |
| Ручная коррекция показаний влажности с шагом 0,2 % | ± 8,0 %. |
| Электропитание от сети переменного тока напряжением | (220 ± 22) В. |
| Потребляемая мощность | 5 В·А. |
| Время установления рабочего режима | 15 мин. |
| Режим работы | непрерывный. |
| Габаритные размеры: | |
| датчика погружного: | |
| базового | 420х 65 х 80 мм; |
| короткого | 230х 70 х 73 мм; |
| блока индикации и управления (БИУ) | 185х124х 64мм; |
| расширителя входа | 110х 100х 50 мм; |
| преобразователя интерфейса RS485 в USB | 107х 49 х 25 мм. |
| Масса: | |
| датчика погружного: | |
| базового | не более 650 г; |
| короткого | не более 500 г. |
| блока индикации и управления (БИУ) | не более 455 г; |
| расширителя входа | не более 460 г; |
| преобразователя интерфейса RS485 в USB | не более 50 г. |
| Длина соединительного кабеля | не менее 10 м. |
| Длина кабеля преобразователя интерфейса RS485 в USB | не более 10 м. |
| Длина кабеля расширителя входа | не менее 10 м. |
| Средняя наработка на отказ | не мене 25000 ч. |
| Полный средний срок службы | не менее 12 лет. |
| Культура | Диапазон измерения влажности | |||
| min | max | |||
| % | В | % | В | |
| Пшеница | 8,00 | 0,11 | 20,00 | 0,77 |
| Ячмень | 10,00 | 0,22 | 22,00 | 0,88 |
| Рожь | 9,00 | 0,16 | 21,00 | 0,82 |
| Овес | 12,00 | 0,33 | 24,00 | 1,00 |
| Гречиха | 8,00 | 0,11 | 20,00 | 0,77 |
| Подсолнечник | 7,00 | 0,05 | 18,00 | 0,66 |
| Рапс | 8,00 | 0,11 | 20,00 | 0,77 |
| Соя | 9,00 | 0,16 | 21,00 | 0,82 |
| Лен (долгунец) | 7,00 | 0,05 | 17,50 | 0,63 |
| Лен (масличный) | 6,00 | 0,00 | 16,00 | 0,55 |
| Кукуруза | 9,20 | 0,18 | 23,40 | 0,96 |
| Рис | 10,00 | 0,22 | 20,00 | 0,77 |
| Шкала, УЕ | 6,00 | 0,00 | 24,00 | 1,00 |
Вся документация и сертификаты высылается отдельно по запросу.
