Влагомер поточный «Фауна-ПМД1» с датчиком просыпного типа предназначен для непрерывного измерения влажности и температуры зерновых и масличных культур непосредственно в потоке материала. Прибор применяется на предприятиях агропромышленного комплекса, где требуется постоянный контроль технологического процесса без остановки оборудования и отбора проб. Использование поточного измерения влажности позволяет оперативно получать достоверные данные о состоянии сырья, своевременно корректировать режимы обработки и повышать эффективность производственных процессов.
Влагомер «Фауна-ПМД1» реализует диэлькометрический (ёмкостный) метод измерения влажности, основанный на изменении диэлектрических свойств материала в зависимости от содержания влаги. Во время прохождения зерна через датчик просыпного типа микропроцессорный влагомер анализирует электрические параметры продукта, после чего рассчитывает фактическое значение влажности. Данный способ обеспечивает измерение влажности в потоке без прерывания технологического цикла и позволяет эффективно контролировать влажность зерновых и масличных культур.

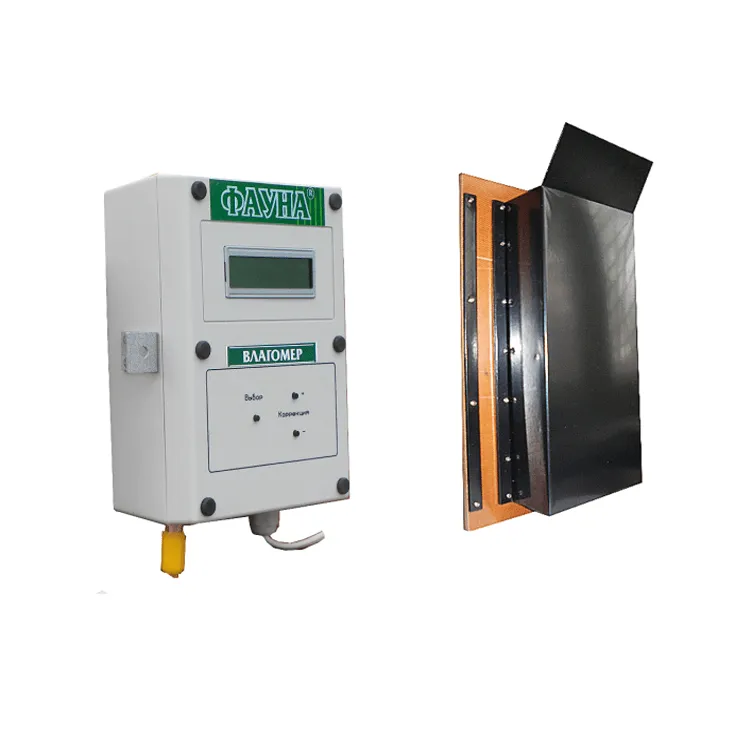

Конструктивно влагомер поточный «Фауна-ПМД1» состоит из датчиков просыпного типа, блока индикации и управления (БИУ), а также расширителя входа, обеспечивающего подключение нескольких измерительных каналов. Все элементы соединяются кабельными линиями и образуют единую систему контроля влажности зерна. Работа с несколькими датчиками позволяет одновременно контролировать различные участки технологической линии, что особенно важно для крупных зерносушильных комплексов и предприятий с высокой производительностью.
На дисплее блока индикации отображаются значения влажности, температуры и название выбранной культуры для каждого подключённого датчика. Влагомер «Фауна-ПМД1» автоматически выполняет термокомпенсацию результатов измерений, снижая влияние температуры материала на точность контроля. При необходимости оператор может использовать функцию ручной коррекции результатов измерений для компенсации внешних факторов и особенностей конкретного технологического процесса. Предусмотрен выбор контролируемой культуры, благодаря чему обеспечивается корректная обработка результатов измерений для различных видов сырья.
Дополнительной возможностью прибора является формирование аналогового сигнала, пропорционального значению влажности, измеряемому выбранным датчиком. Это позволяет интегрировать влагомер поточный «Фауна-ПМД1» в систему автоматизации предприятия и использовать полученные данные для автоматического регулирования процесса сушки зерна.
Влагомер «Фауна-ПМД1» применяется на зерносушильных комплексах, элеваторах, зерноперерабатывающих, комбикормовых и маслоэкстракционных предприятиях, а также на объектах хранения и переработки зерновых и масличных культур. Прибор обеспечивает непрерывный контроль влажности в потоке, помогая поддерживать оптимальные режимы сушки, переработки и транспортировки сырья без остановки технологического процесса.
| Характеристики | Значения |
|---|---|
| Одновременное измерение влажности и температуры в независимых каналах |
1 (до четырех). |
| Разрешающая способность измерений влажности | 0,1 %. |
| Диапазоны измерений влажности зерновых культур | 8,0-24%. |
| Пределы основной абсолютной погрешности измерений влажности |
+ 1,5 %. |
| Разрешающая способность измерений температуры | 1,0 °С |
| Диапазон измерений температуры | от 0 до 100 °С. |
| Пределы основной абсолютной погрешности измерений температуры | ± 1,0 °С. |
| Пределы дополнительной абсолютной погрешности измерений влажности от изменения температуры на 10 °С от основной (20 ± 2) °С |
± 0,5 %. |
| Аналоговый выход на сопротивлении нагрузки не мене 1,0 кОм, пропорциональный диапазону измерений влажности по одному (из четырех) каналу |
0 -1,0 В. |
| Рабочая температура: | |
| датчиков | от 5 до 80 °С; |
| блока индикаторного | от 5 до 50 °С. |
| Ручная коррекция показаний влажности с шагом 0,2 % | + 8,0 %. |
| Питание от сети переменного тока напряжением (220 ± 22) В, частотой (50 ± 1) Гц, потребляемая мощность | 5 В·А. |
| Время установления рабочего режима | 15 мин. |
| Режим работы | непрерывный. |
| Габаритные размеры: | |
| датчика просыпного | 170х285х 100 мм; |
| блока индикаторного | 185х 124 х 64 мм. |
| Масса: | |
| датчика просыпного | 1100 г; |
| блока индикаторного | 455 г. |
| Длина соединительного кабеля | не менее 10 м. |
| Средняя наработка на отказ | не мене 25000 ч. |
| Полный средний срок службы | не менее 12 лет. |
| Культура | Диапазон измерения влажности | |||
| min | max | |||
| % | В | % | В | |
| Пшеница | 8,00 | 0,11 | 24,00 | 1,00 |
| Ячмень | 11,00 | 0,27 | 24,00 | 1,00 |
| Рожь | 10,00 | 0,22 | 24,00 | 1,00 |
| Овес | 12,50 | 0,36 | 24,00 | 1,00 |
| Гречиха | 9,00 | 0,16 | 24,00 | 1,00 |
| Подсолнечник | 7,50 | 0,08 | 19,00 | 0,71 |
| Рапс | 8,00 | 0,11 | 21,00 | 0,82 |
| Соя | 10,00 | 0,22 | 21,00 | 0,82 |
| Лен | 7,00 | 0,05 | 15,50 | 0,52 |
| Рис | 9,00 | 0,16 | 21,00 | 0,83 |
| Горох | 12,00 | 0,33 | 24,00 | 1,00 |
| Кукуруза | 13,00 | 0,38 | 24,00 | 1,00 |
| Шкала | 6,00 | 0,00 | 24,00 | 1,00 |
Вся документация и сертификаты высылается отдельно по запросу.
