Влагомер поточный «Фауна-ПМДР1» с датчиком просыпного типа предназначен для непрерывного измерения влажности и температуры зерновых и масличных культур непосредственно в потоке материала. Прибор применяется в технологических процессах, где требуется постоянный контроль качества сырья без остановки оборудования и отбора проб. Использование поточного метода измерения позволяет своевременно корректировать режимы сушки, транспортировки и переработки продукции, снижая риск отклонения влажности от требуемых значений.
Влагомер "Фауна-ПМДР1" реализует диэлькометрический (ёмкостный) метод измерения влажности. В процессе прохождения материала через измерительную зону датчика изменяются его диэлектрические свойства, связанные с содержанием влаги. Эти изменения регистрируются чувствительным элементом, после чего микропроцессор выполняет обработку полученных данных с учётом температурной компенсации и выбранной градуировки для контролируемой культуры. Такой принцип измерения обеспечивает высокую повторяемость результатов и позволяет получать достоверные данные в условиях непрерывного производственного процесса.

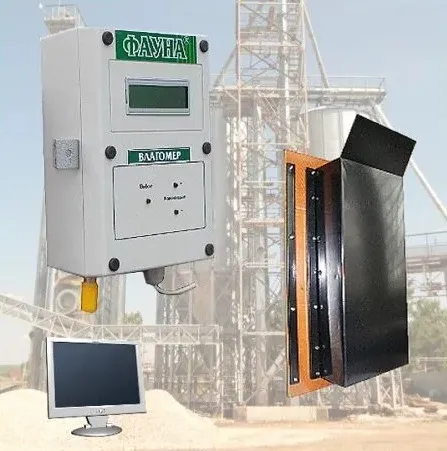

Конструктивно влагомер "Фауна-ПМДР1" включает датчик просыпного типа, блок индикации и управления, расширитель входов, интерфейс RS485–USB и программное обеспечение для персонального компьютера. Все элементы объединяются в единый измерительный комплекс, обеспечивающий удобную эксплуатацию, отображение результатов измерений и передачу данных.
Блок индикации и управления отображает значения влажности и температуры, а также наименование выбранной культуры. Пользователь может выбирать необходимую градуировку, выполнять ручную корректировку результатов измерений для компенсации влияния внешних факторов и использовать автоматическую термокомпенсацию, позволяющую повысить точность контроля при изменении температуры материала.
Интерфейс RS485–USB обеспечивает подключение прибора к персональному компьютеру. Специализированное программное обеспечение позволяет регистрировать измеренные значения, сохранять их в памяти компьютера, вести архив измерений, а также отображать информацию в цифровом и графическом виде. Это значительно упрощает контроль технологического процесса, анализ изменения влажности и ведение производственной документации.
Дополнительно прибор формирует аналоговый сигнал, пропорциональный измеренной влажности. Благодаря этому влагомер "Фауна-ПМДР1" может интегрироваться в автоматизированные системы управления технологическими процессами, где данные используются для автоматической корректировки режимов работы оборудования.
Влагомер "Фауна-ПМДР1" применяется на объектах агропромышленного комплекса, где требуется непрерывный контроль влажности и температуры зерновых и масличных культур. Прибор используется в зерноуборочных комбайнах, на зерносушильных комплексах различных типов, элеваторах, зерноперерабатывающих предприятиях и предприятиях пищевой промышленности.
| Характеристики | Значения |
|---|---|
| Одновременное измерение влажности и температуры в независимых каналах | 1 (до четырех) |
| Разрешающая способность измерений влажности | 0,1 |
| Диапазоны измерений влажности зерновых и масличных культур | (см.таблицу ниже) |
| Пределы основной абсолютной погрешности измерений влажности | + 1,5 % |
| Разрешающая способность измерений температуры | 1,0 °С |
| Диапазон измерений температуры | от 0 до 100 °С |
| Пределы основной абсолютной погрешности измерений температуры | плюс-минус 1,0°С |
| Пределы дополнительной абсолютной погрешности измерений влажности от изменения температуры на 10 °С от основной (20 ± 2) °С |
плюс-минус 0,5 % |
| Аналоговый выход на сопротивление нагрузки не мене 1,0 кОм, пропорциональный измеренной влажности по одному из четырех каналов (см. приложение 1). | 0-1,0 В |
| Преобразователь интерфейса для связи с ПК | RS485 в USB |
| Интервал регистрации результатов измерений | 1,3,5,10 мин |
| Продолжительность записи результатов измерений в один файл | от 1 до 8 ч |
| Графическое отображение результатов измерений в реальном времени на экране ПК | в течение последнего часа |
| Рабочая температура | |
| - датчиков | от 5 до 80 °С |
| - блока индикации и управления (БИУ) | от 5 до 50 °С |
| Ручная коррекция показаний влажности с шагом 0,2 % | плюс-минус 8,0 % |
| Электропитание от сети переменного тока напряжением | (220 ± 22) В |
| Потребляемая мощность | 5 В·А |
| Время установления рабочего режима | 15 мин |
| Режим работы | непрерывный |
| Габаритные размеры | |
| - датчика просыпного | 170 х 285 х 100 мм |
| - блока индикации и управления (БИУ) | 185 х 124 х 64 мм |
| - расширителя входа | 110 х 100х 50 мм |
| - преобразователя интерфейса RS485 в USB | 107х 49 х 25 мм |
| Масса | |
| - датчика просыпного | не более 1110 г |
| - блока индикации и управления (БИУ) | не более 455 г |
| - расширителя входа | не более 460 г |
| - преобразователя интерфейса RS485 в USB | не более 50 г |
| Длина соединительного кабеля | не менее 10 м |
| Длина кабеля преобразователя интерфейса RS485 в USB | не более 10 м |
| Длина кабеля расширителя входа | не менее 10 м |
| Средняя наработка на отказ | не мене 25000 ч |
| Полный средний срок службы | не менее 12 лет |
| Культура | Диапазон измерения влажности | |||
| min | max | |||
| % | В | % | В | |
| Пшеница | 8,00 | 0,11 | 24,00 | 1,00 |
| Ячмень | 11,00 | 0,27 | 24,00 | 1,00 |
| Рожь | 10,00 | 0,22 | 24,00 | 1,00 |
| Овес | 12,50 | 0,36 | 24,00 | 1,00 |
| Гречиха | 9,00 | 0,16 | 24,00 | 1,00 |
| Подсолнечник | 7,50 | 0,08 | 19,00 | 0,71 |
| Рапс | 8,00 | 0,11 | 21,00 | 0,82 |
| Соя | 10,00 | 0,2221,00 | 21,00 | 0,82 |
| Лен | 7,00 | 0,05 | 15,50 | 0,52 |
| Рис | 9,00 | 0,16 | 21,00 | 0,83 |
| Горох | 12,00 | 0,33 | 24,00 | 1,00 |
| Кукуруза | 13,00 | 0,38 | 24,00 | 1,00 |
| Шкала | 6,00 | 0,00 | 24,00 | 1,00 |
Вся документация и сертификаты высылается отдельно по запросу.
