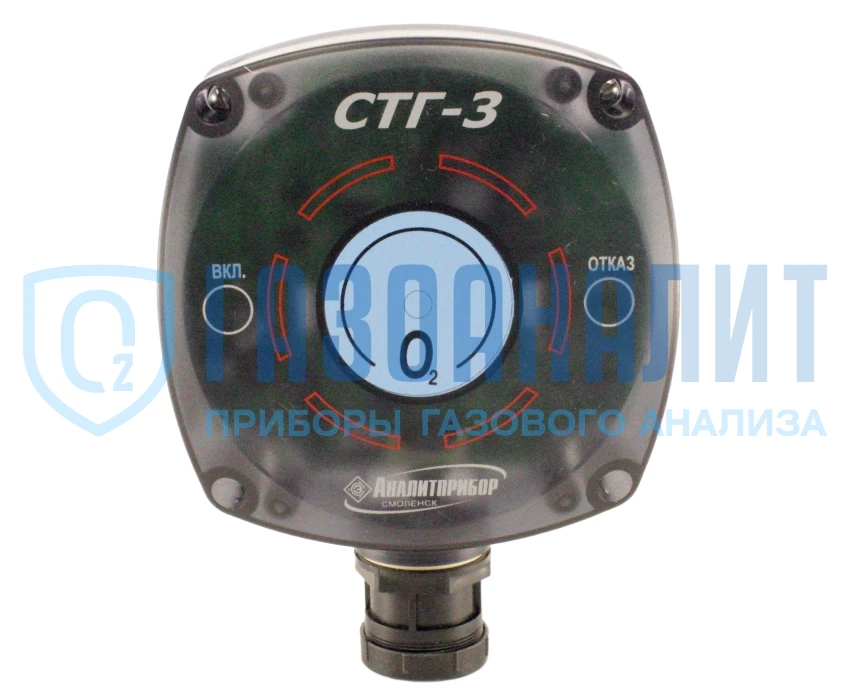

СТГ-3, СТГ-3И сигнализатор загазованности шлейфовый одноканальный стационарный

Применяется для выдачи светозвуковой сигнализации о превышении установленных пороговых значений массовой концентрации одного из вредных токсичных газов (HCl, Cl2, NH3, SO2, NO2, СО, H2S), объёмной доли кислорода (О2) или одного из горючих взрывоопасных газов (Ex), метан (CH4), пропан-бутановая смесь, пропан (C3H8), бутан (C4H10), природный газ, пары бензинов, пары дизельного топлива, пары растворителей, пары ацетона, пары нефраса в воздухе рабочей зоны.

Сигнализатор газа шлейфовый представляет собой одноканальный (на 1 газ) стационарный прибор газового анализа общепромышленного исполнения с диффузионным пробоотбором непрерывного автоматического принципа действия.

Для питания сигнализаторов СТГ-3 (или СТГ-3-И) при их соединении в шлейф применяется вторичный прибор – блок питания и сигнализации БПС-3 (или БПС-3И).

При соединении нескольких приборов в шлейф совместно с блоками питания и сигнализации можно решить задачу по одновременному непрерывному автоматическому контролю нескольких вредных веществ пространства воздуха рабочей зоны.

Условия установки сигнализатора загазованности в пространстве:
1. Рабочее положение – вертикальное.
2. Согласно требованиям нормативных документов, приборы должны устанавливаться на следующую высоту: СТГ-3, СТГ-3-И на Ex – от 0,5 до 0,7 м от потолка; СТГ-3, СТГ-3-И на HCl, NH3, SO2, NO2, O2, СО, H2S – от 1,5 до 1,8 м от пола.

Сигнализаторы имеют 2 исполнения:
- СТГ-3-ХХ сигнализатор загазованности шлейфовый одноканальный стационарный (безадресное исполнение);
- СТГ-3-И-ХХ - сигнализатор загазованности шлейфовый одноканальный стационарный с цифровым адресным интерфейсом (адресное исполнение), т.е. при срабатывании будет передана информация по каналу RS485 об измеренном значении контролируемого газа, состоянии газосигнализатора на внешнее устройство

Газосигнализатор выполнен по техническим условиям ИБЯЛ.413411.051 ТУ, внесён в Государственный реестр средств измерений и поставляется с обязательной поверкой.

Газоаналитическая система на базе СТГ-3 состоит из следующих элементов:
1. Сигнализатор загазованности СТГ-3 или СТГ-3-И;
2. Блок питания и сигнализации БПС-3 или БПС-3И;
3. Коробки соединительные: КС, КСГ, КСГИ или КСИ (на 1 сигнализатор идёт 1 коробка).

Достоинства и особенности:

- возможность подключения на один шлейф к БПС-3 до 16 датчиков на ДВК и 30 датчиков на ПДК рабочей зоны или комбинация датчиков (рассчитывается по потребляемой мощности);
- сокращение количества кабельных линий связи;
- шлейфовое соединение датчиков (4-х проводная линия для 2-х пороговых систем, 3-х проводная для однопороговых);
- возможность одновременного контроля токсичных и горючих газов в произвольной комбинации;
- высокая степень защиты прибора от пыли и влаги - IP65 (в сборе с соединительной коробкой);
- длина линии связи от сигнализаторов загазованности до вторичного блока - до 1000 м;
- низкая стоимость прибора, по сравнению с аналогами;
- количество сигнализаторов в шлейфе может быть увеличено при использовании источников питания большей мощности;
- возможность передачи информации о концентрации измеряемых веществ по RS485 с адресным указанием датчика (СТГ-3-И-ХХ);
- световая (для всех) и звуковая (для модификации с RS485 - СТГ-3-И-ХХ) сигнализация по месту установки датчиков;
- возможность калибровки датчиков по месту без демонтажа;
- световая и звуковая сигнализация на блоке питания и сигнализации;
- демонтаж датчика без нарушения целостности шлейфа.

Область применения:

• контроль параметров атмосферы коммунально-бытовых и промышленных помещений, оборудованных системами отопления;
• тоннели и коллекторы;
• объекты пищевой промышленности (птицефабрики и свинокомплексы);
• холодильное оборудование и места хранения аммиака;
• предприятия теплоэнергетики;
• подземные и наземные автостоянки, гаражи, автосервисы, СТО;
• горводоканалы и другие промышленные объекты, где возможны утечки токсичных и взрывоопасных газов.

Исполнения сигнализаторов

Обозначение	Условное обозначение	Измеряемый компонент	Тип выходного сигнала о срабатывании порогов сигнализации	Подключение к блоку питания и сигнализации БПС-3, БПС-3-И
ИБЯЛ.413411.051	СТГ-3-CO	угарный газ (CO)	сухие контакты оптоэлектронного реле на каждом из порогов	максимальное количество датчиков на горючие газы и пары – 16 шт., на токсичные вещества – 30 шт., при комбинировании веществ количество датчиков – 16 шт.; возможно увеличение количества датчиков СТГ-3 при использовании источников питания более высокой мощности; длина линии связи может составлять до 1000 метров.
ИБЯЛ.413411.051-01	СТГ-3-H2S	сероводород (H2S)
ИБЯЛ.413411.051-02	СТГ-3-SO2	диоксид серы (SO2)
ИБЯЛ.413411.051-03	СТГ-3-Cl2	хлор (Cl2)
ИБЯЛ.413411.051-04	СТГ-3-NH3-20	аммиак (NH3)
ИБЯЛ.413411.051-05	СТГ-3-NH3-500
ИБЯЛ.413411.051-06	СТГ-3-O2	кислород (O2)
ИБЯЛ.413411.051-07	СТГ-3-NO2	диоксид азота (NO2)
ИБЯЛ.413411.051-08	СТГ-3-HCl	хлороводород (HCl)
ИБЯЛ.413411.051-09	СТГ-3-Ex	горючие газы (Ex)
ИБЯЛ.413411.051-20	СТГ-3-И-CO	угарный газ (CO)	цифровой адресный интерфейс
ИБЯЛ.413411.051-21	СТГ-3-И-H2S	сероводород (H2S)
ИБЯЛ.413411.051-22	СТГ-3-И-SO2	диоксид серы (SO2)
ИБЯЛ.413411.051-23	СТГ-3-И-Cl2	хлор (Cl2)
ИБЯЛ.413411.051-24	СТГ-3-И-NH3-20	аммиак (NH3)
ИБЯЛ.413411.051-25	СТГ-3-И-NH3-500
ИБЯЛ.413411.051-26	СТГ-3-И-O2	кислород (O2)
ИБЯЛ.413411.051-27	СТГ-3-И-NO2	диоксид азота (NO2)
ИБЯЛ.413411.051-28	СТГ-3-И-HCl	хлороводород (HCl)
ИБЯЛ.413411.051-29	СТГ-3-И-Ex	горючие газы (Ex)

Измеряемые газы и диапазоны их измерений

Наименование	Измеряемые газы	Диапазон измерения, мг/м3	Порог1, мг/м3	Порог2, мг/м3	Участок диапазона измерений	Предел допускаемой основной погрешности	Время срабатывания сигнализации
СТГ-3-СО СТГ-3-И-СО	СО	0 - 200	20	100	0 - 20	± 5 мг/м3	30
					20 - 200	± 25 %
СТГ-3-H2S СТГ-3-И-H2S	H2S	0 - 40	10	40	0 - 10	± 2 мг/м3	30
					10 - 40	± (2 + 0,25(Свх-10)) мг/м3
СТГ-3-SO2 СТГ-3-И-SO2	SO2	0 - 20	10	20	0 - 10	± 2 мг/м3	30
					10 - 20	± (2 + 0,25(Свх-10)) мг/м3
СТГ-3-Cl2 СТГ-3-И-Cl2	Cl2	0 - 25	1	5	0 - 1	± 0,25 мг/м3	30
					1 - 25	± 25 %
СТГ-3-NH3-20 СТГ-3-И-NH3-20	NH3	0 - 600	20	60	0 - 600	± 5 мг/м3	60
СТГ-3-NH3-500 СТГ-3-И-NH3-500		200 - 2000	-	500	200 - 2000	± 25 %
СТГ-3-O2 СТГ-3-И-O2	O2	0 - 30 % об.	18 % об.	23 % об.	0 - 30	± 0,9 % об.	30
СТГ-3-NO2 СТГ-3-И-NO2	NO2	0 - 10	2	10	0 - 2	± 0,5 мг/м3	30
					2 - 10	± (0,5 + 0,17(Свх-2)) мг/м3
СТГ-3-HCl СТГ-3-И-HCl	HCl	5 - 30	5	5	5 - 30	± 25 %	60
СТГ-3-Eх СТГ-3-И-Eх	Eх	0 - 50 % НКПР	10	20	0 - 50		15

Газоаналитическая система на основе датчиков СТГ-3 и блока питания БПС-3
