Серийно производимый термодиффузионный генератор ГДП-102 предназначен для приготовления поверочных газовых смесей (ПГС) целевых компонентов в воздухе (азоте), воспроизведения единицы массовой концентрации определяемых веществ в бинарных газовых смесях. Работает совместно с источниками микропотока (ИМ) различных газов и является рабочим эталоном 2-го разряда по ГОСТ 8.578-2008 в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденной Приказом Росстандарта от 14.12.2018 г. № 2664.
Завод-производитель гарантирует стабильную и нормальную работу, а также соответствие стационарного генератора ГДП-102 требованиям технических условий ИБЯЛ.413142.002 ТУ только при строгом соблюдении условий эксплуатации, хранения, транспортирования, выполнении рекомендаций, а также требований, изложенных в технической документации.
Стационарные общепромышленные генераторы серии ГДП-102 внесены в государственный реестр средств измерений Российской Федерации и поставляются строго со свежей государственной поверкой. Поверка осуществляется 1 раз в год согласно межповерочному интервалу.

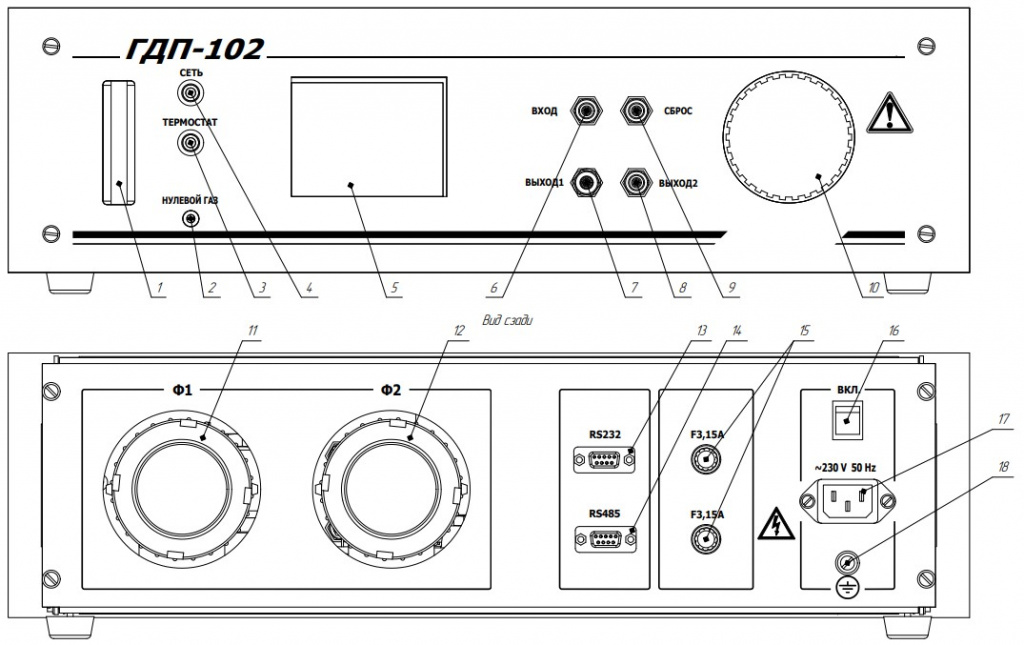

Принцип работы ГДП102– термодиффузионный.
Генераторы серии ГДП представляют собой динамический газовый смеситель, обеспечивающий оперативное приготовление бинарных газовых смесей путём смешения газовых потоков, один из которых – газ-разбавитель, а второй (целевой компонент) создается источником микропотока (ИМ) газа либо пара.
В качестве газа-разбавителя используется азот по ГОСТ 9293-74, либо поверочный нулевой газ (ПНГ) по ТУ 6-21-5-82, или синтетический воздух (ТУ 2114-016 -05015259-2016 и прочие).
Генераторы являются стационарными метрологическими приборами непрерывного действия.
- цифровая индикация значения объемного расхода газовой смеси на выходе генератора, приведённого к нормальным условиям измерений;
- наличие цифровой индикации значения температуры в термостате;
- цифровая индикация значения массовой концентрации целевого компонента на выходе генератора;
- задание с клавиатуры значений расхода и температуры термостата;
- вывод по цифровым каналам связи RS-232 и RS-485 информации об установленных и фактических значениях расхода и температуры, дистанционное изменение установленных значений.
|
Наименование характеристики |
Значение |
Примечание |
|
Диапазоны создаваемых концентраций, мг/м3: |
|
относительная погрешность, %: |
|
- NO2 |
0,07 - 3 |
± 10 |
|
0,7 - 20 |
± 8 |
|
|
- SO2 |
0,07 - 3 |
± 10 |
|
0,7 - 40 |
± 8 |
|
|
- H2S |
0,15 - 3 |
± 10 |
|
0,7 - 25 |
± 8 |
|
|
- Cl2 |
0,07 - 3 |
± 12 |
|
0,7 - 50 |
± 9 |
|
|
- NН3 |
0,07 - 3 |
± 10 |
|
0,7 - 20 |
± 8 |
|
|
- C2H5SH |
0,7 - 67 |
± 9 |
|
- НCl |
0,07 - 3 |
± 10 |
|
0,7 - 33 |
± 8 |
|
|
- органические вещества |
0,1 - 3 |
± 10 |
|
0,7 - 100 |
± 8 |
|
|
Расход газа разбавителя, л/мин |
0,3 - 1,5 |
плавно |
|
Предел допускаемой относительной погрешности расхода, % |
± 2 |
|
|
Установка температуры термостата, °С |
30 - 120 |
с дискретностью |
|
Предел допускаемой абсолютной погрешности температуры, °С |
± 0,2 |
для участка от +30 до +70 °С |
|
± 0,4 |
для участка от +71 до +120 °С |
|
|
Размер камеры термостата, мм |
Ø = 40 ; L = 150 |
|
|
Диапазон температуры окружающей среды, °С |
от +15 до +25 |
|
|
Напряжение питания, В |
220 |
частотой (50 ± 1) Гц |
|
Потребляемая мощность, Вт, не более |
150 |
|
|
Габаритные размеры, мм, не более |
550×490×190 |
|
|
Масса, кг, не более |
19 |
|
|
Средний полный срок службы, лет, не менее |
10 |
|
Возможна одновременная загрузка в термостат до восьми источников микропотока, при этом производительность источников суммируется.
|
Наименование |
Чертёжное обозначение |
Количество |
|
Генератор ГДП-102 |
ИБЯЛ.413142.002 |
1 шт. |
|
Комплект ЗИП (согласно ИБЯЛ.413142.002 ЗИ) |
- |
1 компл. |
|
Руководство по эксплуатации |
ИБЯЛ.413142.002 РЭ |
1 экз. |
|
Методика поверки |
МП 242-2363-2020 |
1 экз. |
|
Ведомость эксплуатационных документов |
ИБЯЛ.413142.002 ВЭ |
1 экз. |
|
Комплект эксплуатационных документов (согласно ИБЯЛ.413142.002 ВЭ) |
- |
1 экз. |
