Применяется для измерения и передачи информации о концентрациях взрывоопасных газов и паров горючих жидкостей (в том числе - паров нефтепродуктов), опасных токсичных газов, летучих органических соединений (ЛОС (VOC)) и дефиците/избытке кислорода в воздухе рабочей зоны, в ограниченных и замкнутых пространствах промышленных помещений, газовых средах техпроцессов, открытых пространствах, трубопроводах и воздуховодах; и подачи рабочему персоналу предупредительных сигналов о превышении установленных пороговых значений.
Газоанализатор Газконтроль-04 конструктивно изготавливается в моноблочном металлическом (алюминий или нержавеющая сталь) корпусе и представляет собой стационарный одноканальный (на 1ин измеряемый газ) газоанализатор во взрывобезопасном исполнении с диффузионным (без встроенного насоса) отбором пробы с непрерывным автоматическим анализом окружающей газовоздушной среды.
Стационарный газоанализатор Газконтроль-04 может работать как в составе системы газового анализа, так и как самостоятельное изделие.

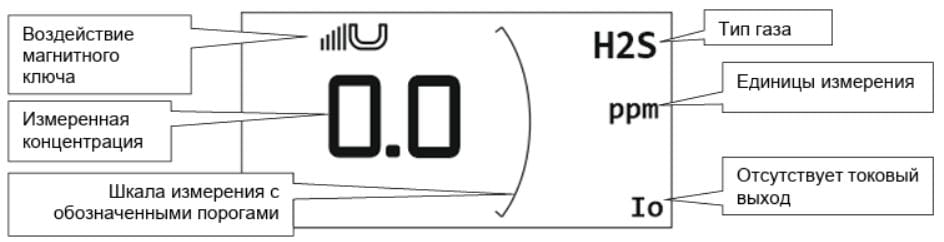

Прибор имеет три светодиода сигнализации, светодиод статуса и OLED графический дисплеем.
Завод-изготовитель гарантирует нормальную работу и соответствие газоанализатора требованиям технических условий ТУ 4215-002-72208717-2016 только при точном соблюдении условий хранения, эксплуатации, перевозки, выполнении рекомендаций, а также обязательных требований, изложенных в технической документации.
Прибор имеет несколько модификаций в зависимости от принципа измерения и используемого газочувствительного сенсора:
- Газконтроль-04 EC - электрохимический;
- Газконтроль-04 CT - термокаталитический;
- Газконтроль-04 FR - оптический с инфракрасной абсорбцией на хладоны;
- Газконтроль-04 FD - фотоионизационный;
- Газконтроль-04 IR - оптический с инфракрасной абсорбцией и температурной компенсацией.
Газоанализатор имеет несколько интерфейсов вывода информации:
- встроенный OLED-дисплей;
- светодиод статуса внизу лицевой панели;
- 3 светодиода, расположенные сверху для визуальной сигнализации о достижении пороговых значений или возникновении неисправностей;
- цифровой последовательный интерфейс RS-485 (с протоколом MODBUS RTU);
- токовый унифицированный сигнал 4-20 мА;
- 3 реле типа "сухой контакт" (Порог 1, Порог 2, Авария) (по отдельному запросу);
- реле типа "сухой контакт" Порог 3 для газоанализаторов, предназначенных для измерения аммиака (по отдельному запросу);
- протокол HART (локальный или по токовой петле) (по отдельному запросу);
- светозвуковой оповещатель (по отдельному запросу);
- цифровой сигнал E-WIRE (по отдельному запросу);
- через подключение по Bluetooth (по отдельному запросу).
Газоанализатор внесён в государственный реестр средств измерений РФ, является средством измерения и поставляется с обязательной первичной метрологической поверкой. Поверка подтверждается клеймом ОТК в паспорте на газоанализатор и внесением информации о поверке в систему АРШИН, т.е. результаты госповерки подтверждаются сведениями в Федеральном информационном фонде по обеспечению единства измерений.
Взрывоопасные зоны и помещения согласно маркировке взрывозащиты 1Еxd[ia]IICT6X, в которых возможно образование взрывоопасных смесей газов и паров с воздухом.
Внешний вид |
Модель газоанализатора Газконтроль |
Газконтроль-01 имеет индикацию в виде светодиода состояния |
|
|
Газконтроль-02 выполнен в корпусе без индикации |
Исполнение газоанализатора |
Межповерочный интервал |
Газконтроль-04 CT Газконтроль-04 EC Газконтроль-04 FD Газконтроль-04 FR |
1 год |
Газконтроль-04 IR |
2 года |
Характеристики |
Значения |
Первичная поверка |
есть |
Количество одновременно измеряемых газов |
1 |
Напряжение питания постоянного тока газоанализатора, В |
18-36 |
Способ пробоотбора |
диффузионный (без насоса) |
Выходные сигналы: | |
- цифровой |
RS-485 (с протоколом MODBUS RTU), HART R-WIRE (опция) |
- аналоговый токовый, мА |
от 4 до 20 |
- аналоговый напряжение, мВ |
от (0 - 2) до (25 - 50) |
Материал корпуса |
алюминий или нержавеющая сталь |
Применяемые газочувствительные сенсоры: |
термокаталитический, электрохимический, инфракрасный, фотоионизационный, оптический с инфракрасной абсорбцией, оптический с инфракрасной абсорбцией и температурной компенсацией |
Степень защиты корпуса приборы от пыли и влаги по ГОСТ 14254-96 (МЭК 529-89) |
IP67 |
Маркировка взрывозащиты |
1Еxd[ia]IICT6 X |
Сопротивление нагрузки цепи токовой петли, Ом, не более |
500 |
Условия эксплуатации: |
|
- температура окружающего воздуха, °C |
от -60 до +65 |
- влажность окружающего воздуха (без конденсации), не более |
98% |
- диапазон атмосферного давления, кПа |
84 до 106,7 |
Габаритные размеры газоанализатора (без СЗО), не более |
150×130×225 |
Масса, кг, не более: |
|
- в алюминиевом корпусе |
2 |
- в корпусе из нержавеющей стали |
3,7 |
Межповерочный интервал |
1 год (кроме Газконтроль-04 IR – 2 года) |
Гарантийный срок на газоанализатор, лет |
3 |
Гарантия на газочувствительный сенсор, месяцев: |
|
Газконтроль-04 IR (кроме CO2) |
36 |
Газконтроль-04 CT, Газконтроль-04EC, Газконтроль-04 FD, Газконтроль-04 FR |
12 |
Средняя наработка на отказ газоанализатора, ч, не менее: |
|
Газконтроль-04 IR |
70000 |
Газконтроль-04 CT, Газконтроль-04 EC, Газконтроль-04 FD, Газконтроль-04 FR |
35000 |
Средний полный срок службы, лет, не менее |
12 |
Наименование |
Обозначение |
Количество, шт. |
Газоанализатор (исполнение и определяемый компонент по заказу) |
Газконтроль-04 |
1 |
Паспорт |
4215.004.00 ПС |
1 |
Руководство по эксплуатации |
4215.001.04 РЭ |
1 |
Методика поверки |
МП 144-221-2016 |
1 |
Магнитный ключ |
|
1 |
Калибровочная насадка |
- |
по отдельному заказу |
Козырек защиты от атмосферных осадков и солнца |
- |
по отдельному заказу |
Комплект для монтажа на трубу |
|
по отдельному заказу |
Комплект для монтажа в воздуховоде |
|
по отдельному заказу |
Заглушка |
|
по отдельному заказу |
Светозвуковой оповещатель |
|
по отдельному заказу |
Поточная насадка для технологических сред |
|
по отдельному заказу |
Кабельный ввод |
|
по отдельному заказу |
Разъём для подключения HART-коммуникатора |
|
по отдельному заказу |
