Газконтроль-01 газоанализатор с индикацией одноканальный взрывозащищённый стационарный
Код товара: 375
Газконтроль-01 газоанализатор с индикацией одноканальный взрывозащищённый стационарный
Цена по запросу
В наличии
Товар сертифицирован и имеет поверку
Гарантия завода, соответствие ГОСТ и ТУ
Политика импортозамещения
Доставка во все регионы ЕАЭС. Бесплатная доставка до ТК
Произведено в России
Произведено в России
Взрывозащищённое оборудование
Взрывозащищённое оборудование
Описание

Предназначен для анализа и передачи данных о концентрациях горючих газов и паров взрывоопасных горючих жидкостей (в том числе - паров нефтепродуктов), токсичных газов, летучих органических соединений (ЛОС) и кислорода в воздухе рабочей зоны ограниченных и замкнутых пространствах, а также открытых площадках, газовых средах технологических процессов, трубопроводах и воздуховодах; и оповещения персонала с помощью звуковых и световых сигналов о превышении порогов срабатывания сигнализации.

Газоанализатор Газконтроль-01 выпускается серийно в виде моноблока в металлическом (алюминий или нержавеющая сталь) корпусе и является стационарным одноканальным (на 1ин газ) газоанализатор во взрывозащищённом исполнении с наличием светодиода статуса в центре лицевой панели, с диффузионным (без встроенного насоса) пробоотбором с постоянным измерением загазованности окружающего пространства.

Конструктивно прибор состоит из следующих элементов:

1. Корпус из алюминия или из нержавеющей стали.

2. Газочувствительный сенсор:

- IR - инфракрасный (защищён металлокерамическим фильтром);

- CT - термокаталитический;

- EC - электрохимический;

- FR - инфракрасный (на хладоны);

- FD - фотоионизационный.

3. Переходная плата.

4. Плата преобразования.

Стационарный газоанализатор Газконтроль может работать как в составе газоаналитической системы, состоящей из нескольких соединённых между собой приборов, так и локально, как самостоятельный газоанализатор.

Производитель гарантирует нормальную работу и соответствие стационарного газоанализатора Газконтроль-01 требованиям технических условий ТУ 4215-002-72208717-2016 только при точном соблюдении условий хранения, эксплуатации, перевозки, выполнении рекомендаций, а также обязательных требований, изложенных в технической документации.

Прибор имеет несколько модификаций в зависимости от принципа измерения и используемого встроенного датчика:

- Газконтроль-01 FD - фотоионизационный;

- Газконтроль-01 EC - электрохимический;

- Газконтроль-01 FR - оптический с инфракрасной абсорбцией;

- Газконтроль-01 CT - термокаталитический;

- Газконтроль-01 IR - оптический с инфракрасной абсорбцией и температурной компенсацией.

Газоанализатор имеет несколько интерфейсов вывода информации:

- светодиод статуса в центре лицевой панели;

- цифровой последовательный интерфейс RS-485 MODBUS;

- токовая петля 4-20мА;

- 3 реле типа «сухой контакт» (Порог 1, Порог 2, Авария) (по отдельному запросу);

- реле Порог 3 для газоанализаторов, которые контролируют аммиак NH3 (по отдельному запросу);

- протокол HART (локальный или по токовой петле) (по отдельному запросу);

- светозвуковой оповещатель (по отдельному запросу);

- цифровой сигнал E-WIRE (по отдельному запросу).

Газоанализатор внесён государственный реестр средств измерений России, является средством измерения и отгружается Заказчикам с заводской первичной поверкой. Поверка подтверждается клеймом ОТК в паспорте на газоанализатор и внесением информации о поверке в систему АРШИН (в соответствии со Статьей 13 п. 4 ФЗ № 102-ФЗ «Об обеспечении единства измерений»), т.е. результаты госповерки подтверждаются сведениями в Федеральном информационном фонде по обеспечению единства измерений.

Область применения

Взрывоопасные зоны и помещения согласно маркировке взрывозащиты 1Еxd[ia]IICT6X, в которых возможно образование взрывоопасных смесей газов и паров с воздухом:

·       добыча, транспортировка и переработка нефти и газа;

·       генерирующие предприятия;

·       атомная промышленность;

·       химическая промышленность;

·       пищевая промышленность;

·       жилищно-коммунальное хозяйство.


Производятся также другие модели газоанализатора Газконтроль, отличающиеся исполнением корпуса и индикацией:

Внешний вид

Модель газоанализатора Газконтроль

Газконтроль-04 газоанализатор.jpg

Газконтроль-04 имеет графический OLED-дисплей

 Газконтроль-02 газоанализатор.jpg

Газконтроль-02 выполнен в корпусе без индикации



Межповерочный интервал

Исполнение газоанализатора

Интервал между поверками

Газконтроль-01 CT

Газконтроль-01 EC

Газконтроль-01 FD

Газконтроль-01 FR

1 год

Газконтроль-01 IR

2 года

Внешний вид газоанализатора

Внешний вид газоанализатора Газконтроль-01.jpg

Функциональный состав газоанализатора

Функциональный состав газоанализатора Газконтроль-01.jpg

Характеристики

Характеристики

Значения

Госповерка

есть

Количество одновременно контролируемых газов

1

Измеряемые газы

токсичные и горючие газы, а также кислород

Анализируемая среда

воздух рабочей зоны по ГОСТ 12.1.005-88, а также газовая среда технологических процессов

Напряжение питания постоянного тока газоанализатора, В

18-36

Способ пробоотбора

диффузионный (без встроенного насоса)

Материал корпуса

алюминий или нержавеющая сталь

Рабочее положение газоанализатора в пространстве

вертикальное

Режим работы

непрерывный

Применяемые газочувствительные сенсоры:

термокаталитический, электрохимический, инфракрасный, фотоионизационный, оптический с инфракрасной абсорбцией, оптический с инфракрасной абсорбцией и температурной компенсацией

Степень защиты корпуса газоанализатора от проникновения влаги и мелких частиц по ГОСТ 14254-96 (МЭК 529-89)

IP67

Маркировка взрывозащиты

1Еxd[ia]IICT6 X

Сопротивление нагрузки цепи токовой петли, Ом, не более

500

Максимально коммутируемый ток реле

2 А, 220 В переменного тока (или 250 В постоянного тока)

Условия эксплуатации:

- температура окружающего воздуха, °C

от -60 до +65

- влажность окружающего воздуха (без конденсации), не более

98%

- диапазон атмосферного давления, кПа

84 до 106,7

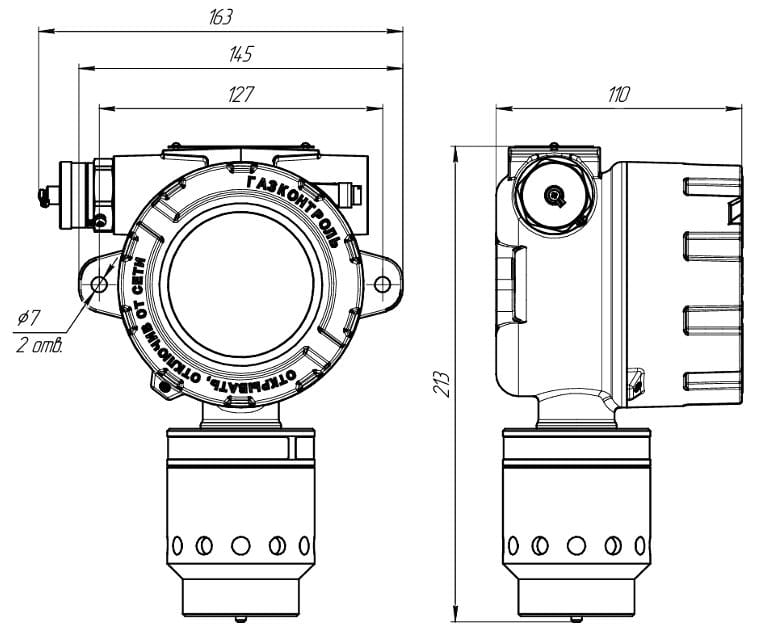

Габаритные размеры газоанализатора (без СЗО) (Д×В×Ш), не более

145×110×225

Масса, кг, не более:

- в алюминиевом корпусе

2

- в корпусе из нержавеющей стали

3,7

Межповерочный интервал

1 год (кроме Газконтроль-01 IR – 2 года)

Гарантийный срок на прибор, лет

3

Гарантия на газочувствительный датчик, месяцев:



- Газконтроль-01 IR (кроме CO2)

36

- Газконтроль-01 CT, Газконтроль-01 EC, Газконтроль-01 FD, Газконтроль-01 FR

12

Средняя наработка на отказ газоанализатора:



- Газконтроль-01 IR, ч, не менее

70000

- Газконтроль-01 CT, Газконтроль-01 EC, Газконтроль-01 FD, Газконтроль-01 FR, ч, не менее

35000

Средний полный срок службы газоанализатора, лет, не менее

12

Комплект поставки

Наименование

Обозначение

Количество, шт.

Газоанализатор (исполнение и определяемый газ по заказу)

Газконтроль-01

1

Паспорт

4215.004.00 ПС

1

Руководство по эксплуатации

4215.001.04 РЭ

1

Методика поверки

МП 144-221-2016

1

Магнитный ключ



1

Калибровочная насадка

-

по отдельному заказу

Козырёк защиты от атмосферных осадков и солнца

-

по отдельному заказу

Комплект для монтажа на трубу



по отдельному заказу

Комплект для монтажа в воздуховоде



по отдельному заказу

Заглушка



по отдельному заказу

Светозвуковой оповещатель



по отдельному заказу

Поточная насадка для технологических сред



по отдельному заказу

Кабельный ввод



по отдельному заказу

Разъём для подключения HART-коммуникатора



по отдельному заказу
