Стационарный газоанализатор ИГМ-10 (КДЮШ.413347.005) применяется для автоматического измерения в окружающей среде кислорода, взрывоопасных углеводородных газов или диоксида углерода.
Режим работы - непрерывный, круглосуточный.
Газоанализатор предназначен для работы в замкнутых взрывоопасных помещениях (устанавливается на стене, на специальной крепёжной трубе) и на открытых пространствах. Дополнительно, по заказу поставляются козырёк и противодождевая насадка (для защиты прибора от атмосферных осадков и солнечного излучения).
Метод пробоотбора – диффузионный. Газоанализатор отличается высокой чувствительностью к измеряемым компонентам (для простых углеводородов отклик составляет 5 секунд).
Корпус газоанализаторов имеет взрывозащиту, высокую степень защиты от внешних воздействий - IP 67.
Прибор оснащён световой индикацией. Для передачи данных исполнительным устройствам используется цифровой интерфейс RS-485 MODBUS или аналоговый сигнал 4 - 20 мА. Имеется радиоканал LoRA WAN (требуется установка радиомодуля). Присутствует функция самодиагностики неисправности.
В моделях с оптическим датчиком предусмотрен подогрев датчика, чтобы исключить образование конденсатной влаги при работе в условиях высокой влажности.
Прибор зарегистрирован в Госреестре СИ РФ и поставляется с проведением первичной поверки. Соответствует требованиям технических регламентов ЕАЭС.
Межповерочный интервал - 2 года (для оптического датчика), 1 год (для электрохимического датчика).
Средний срок службы (полный) - 10 лет.
Гарантийный срок прибора - 18 месяцев. Гарантийный срок для оптического (инфракрасного) датчика - 18 месяцев, для электрохимического датчика (ячейки) - 12 месяцев.
Если Вы хотите обеспечить безопасность своего предприятия, мы рекомендуем заказать стационарный газоанализатор в ООО «НПП «ГазоАналит». Мы гарантируем высокое качество продукции и быструю доставку.
Не упустите возможность защитить себя и своих сотрудников! Закажите газоанализатор прямо сейчас и получите надёжную защиту по доступной цене!
| Модификация | Поверочный компонент | Диапазон измерений | Предел основной погрешности | Диапазон температуры окружающей среды, °С |
| ИГМ-10-1 | метан | (0 - 100) % НКПР | ± (3 + 0,02*С) % НКПР | от -40 до +65 / от -60 до +65 |
| ИГМ-10-2 | пропан | (0 - 100) % НКПР | ± (3 + 0,02*С) % НКПР | от -40 до +65 / от -60 до +65 |
| ИГМ-10-3 | гексан | (0 - 50) % НКПР | ± (3 + 0,02*С) % НКПР | от -40 до +65 |
| ИГМ-10-4 | диоксид углерода | (0 - 2) % об. | ± (0,01 + 0,05*С) % об. | от -40 до +55 |
| Характеристики | Значения |
| Определяемые газы | взрывоопасные углеводородные газы |
| Принцип измерений | инфракрасная абсорбция (оптический) |
| Метод пробоотбора | диффузионный |
| Рабочее положение преобразователя в пространстве | произвольное |
| Режим работы | непрерывный |
| Анализируемая среда | воздух рабочей зоны по ГОСТ 12.1.005-88 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +65 |
| - относительная влажность, % | от 30 до 98 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Климатическое исполнение преобразователя | В5, тип атмосферы II по ГОСТ 15150 |
| Вид и уровень взрывозащиты преобразователя | 1Exd[ib]IIBT6 X по ГОСТ Р 51330.0 (МЭК 60079-0), ГОСТ Р 51330.1 (МЭК 60079-1), ГОСТ Р 51330.10 (МЭК 60079-11) |
| Степень защиты человека от поражения электрическим током преобразователя | класс III (по ГОСТ 12.2.007.0) |
| Степень защиты от проникновения воды, пыли и посторонних твердых частиц преобразователя | IP65 (по ГОСТ 14254 (МЭК 529)) |

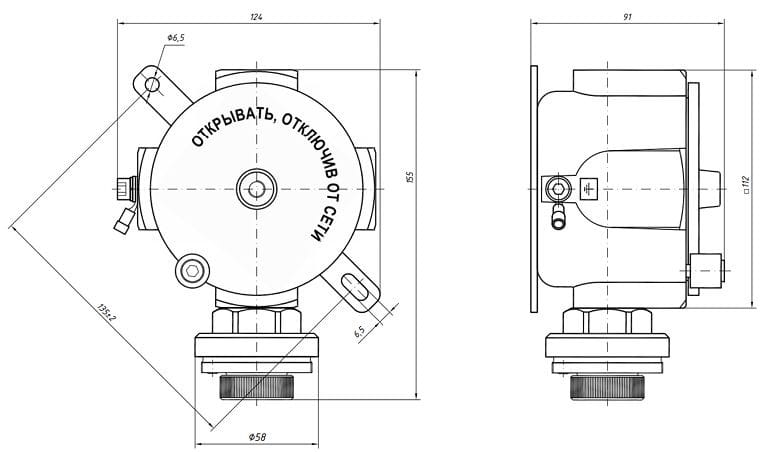

| Габаритные размеры преобразователя, мм, не более: | 115×90×220 |
| Масса, кг, не более | 2 |
| Питание, В: | |
| - ИГМ-10-Х-0Х, ИГМ-10-Х-1Х | 12 - 28 (постоянный ток) |
| - ИГМ-10-Х-2Х | 3,6 (встроенная литий-ионная батарея) |
| Мощность, потребляемая преобразователем, Вт, не более | 0,5 |
| Время прогрева, с, не более | 120 |
| Время установления, с, не более | 20 |
| Сопротивление нагрузки цепи токовой петли, Ом, не более | 500 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Материал корпуса | алюминий |
| Полный средний срок службы, лет: | |
| - ИГМ-10-Х-0Х, ИГМ-10-Х-1Х | 8 |
| - ИГМ-10-Х-2Х | 10 |
| Время непрерывной работы (ИГМ-10-Х-2Х) от одной батареи (при частоте опроса по интерфейсу RS-485 не более 1 раз в 2 мин.), лет, не менее | 1 |
| Межповерочный интервал, лет | 1 |
| ИГМ-10-Х- | Х | Х |
| 1 | 2 | 3 |
1 - модификация преобразователя по таблице выше (измеряемый газ).

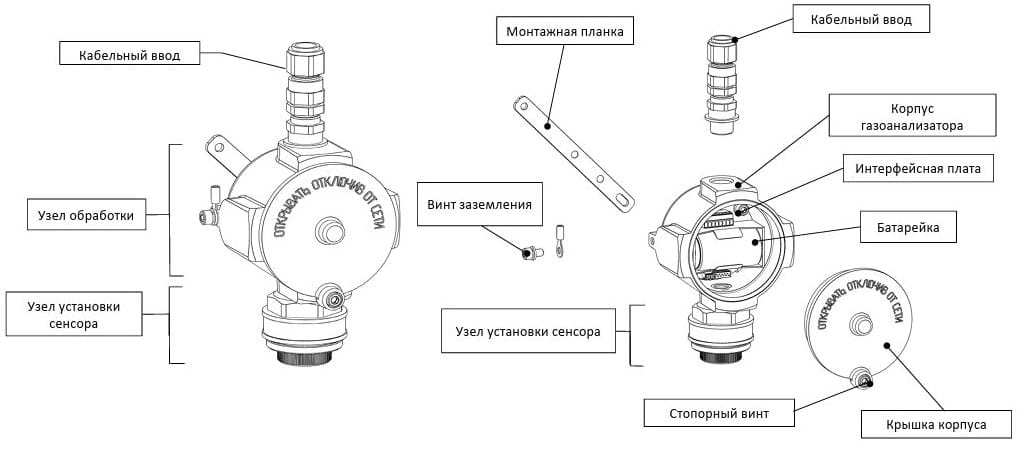

2 - конструктивные особенности:
- «0» - внешнее питание, коммутация внешних цепей через разъём;
- «1» - внешнее питание, коммутация внешних цепей через кабельный ввод;
- «2» - питание от встроенного источника - литий-ионной батареи большой ёмкости, коммутация внешних цепей через разъём.
3 - тип интерфейса:
- «0» - RS-485 MODBUS;
- «1» - токовая петля (4 - 20) мА и RS-485 MODBUS;
- «2» - RS-232 MODBUS.
| Наименование | Обозначение | Количество. |
| Преобразователь ИГМ-10 | КДЮШ.413347.005 | 1 шт |
| Адаптер ПГС | КДЮШ. 301191.045 | 1 шт |
| Упаковка | КДЮШ. 413935.013 | 1 шт |
| Паспорт | КДЮШ.413347.005-ХХ ПС | 1 шт |
| Руководство по эксплуатации | КДЮШ.413347.005 РЭ | 1 шт |
| Методика поверки | МП-242–0722–2008 | 1 шт |
| Компьютерная программа IGM * | - | 1 шт |
Примечание: * - по отдельному заказу.
