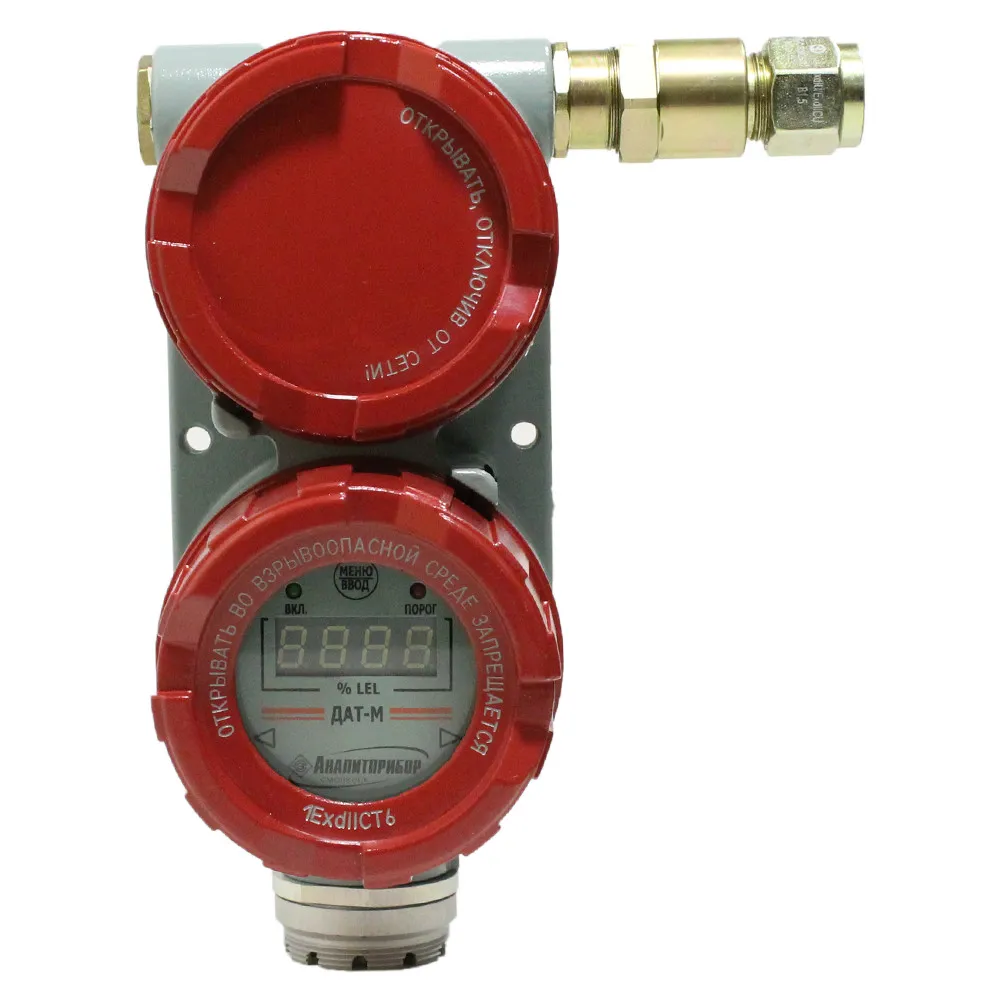

Производимый серийно датчик-сигнализатор термохимический взрывозащищённый ДАТ-М-06 предназначен для непрерывного автоматического контроля довзрывоопасного содержания горючих газов, паров и их смесей в воздухе рабочей зоны (ДВК). Прибор рассчитан на стационарную эксплуатацию в производственных помещениях, на наружных установках и открытых площадках, где необходимо контролировать воздушную среду и получать световую сигнализацию при превышении установленных пороговых значений.
Функциональные возможности прибора зависят от конкретного исполнения. Взрывозащищённый газоанализатор ДАТ-М-06 предусматривает отображение результатов измерения и световую индикацию состояния, поддерживает цифровой обмен данными с внешним оборудованием, а для отдельных модификаций доступны токовый и релейные выходы.
Работа прибора основана на термохимическом принципе измерения. По типу исполнения ДАТ-М-06 представляет собой стационарный автоматический одноканальный сигнализатор непрерывного действия. В процессе эксплуатации оборудование постоянно контролирует содержание горючих газов и паров в поступающей газовой среде. Установка датчика предусматривается в вертикальном рабочем положении.
Отбор контролируемой газовой среды осуществляется диффузионным способом с её последующим поступлением к чувствительному элементу сигнализатора.
Для отображения измеренного содержания горючих газов и паров датчик-газоанализатор ДАТ-М-06 имеет встроенный цифровой индикатор. Состояние прибора дополнительно контролируется с помощью световой индикации: непрерывный зелёный сигнал информирует о наличии питающего напряжения.
При достижении уровня «ПОРОГ 1» включается прерывистая красная сигнализация, а при превышении значения «ПОРОГ 2» красная индикация переходит в непрерывный режим. Благодаря различному характеру световых сигналов персонал может визуально определить соответствующее пороговое состояние непосредственно по месту установки оборудования.
Передача информации внешним устройствам возможна по цифровым каналам RS-485 и HART. Кроме того, предусмотрена выдача токового сигнала, величина которого пропорциональна измеряемой концентрации. Данная функция распространяется не на всё семейство: исполнения ДАТ-М-06 и ДАТ-М-06Г токовый сигнал не выдают.
Функция замыкания «сухих» контактов соответствующих реле при срабатывании «ПОРОГ 1» и «ПОРОГ 2» реализована только в исполнениях ДАТ-М-06ТР, ДАТ-М-06ТРХ, ДАТ-М-06ТРХН, ДАТ-М-06ГТР, ДАТ-М-06ГТРХ и ДАТ-М-06ГТРХН.
Только для перечисленных модификаций также предусмотрено подключение внешних исполнительных устройств через дополнительно установленный кабельный ввод. Поэтому при выборе датчика ДАТ-М-06 следует учитывать требуемый вариант взаимодействия с внешними цепями: релейные «сухие» контакты являются особенностью указанных исполнений и не относятся к остальным модификациям семейства.
Для исполнений ДАТ-М-06/-06ТР/-06ТРХ/-06ТРХН необходимость изготовления с кабельным вводом для трубной проводки либо для присоединения герметичного металлорукава определяется при заказе оборудования.
В числе предусмотренных вариантов — ДАТ-М-06 ИБЯЛ.413216.044 ТУ с кабельным вводом ВК-С-ВЭЛ4Т-М20-Ехd-G1/2-В1,5 либо ВК-С-ВЭЛ4T-М20-Ехd-M20-В1,5. Подходящее исполнение подбирается в соответствии с принятой на объекте схемой прокладки и подключения кабельной линии.
При установке во взрывоопасных зонах в соответствии с маркировкой взрывозащиты взрывозащищённый сигнализатор ДАТ-М-06 может эксплуатироваться совместно с блоками питания и сигнализации БПС-21М-М ИБЯЛ.411111.042-04 ТУ, БПС-21М3 или входить в состав системы СКАПО ИБЯЛ.424355.002 ТУ.
Возможно применение и других блоков питания, сигнализации и контроллеров сбора данных во взрывозащищённом исполнении. Условием такого подключения является соответствие требуемым параметрам питания и искробезопасных цепей, установленным руководством по эксплуатации. Это позволяет учитывать ДАТ-М-06 при построении систем контроля загазованности с различной конфигурацией совместимого оборудования.
Датчики-сигнализаторы ДАТ-М-06 используются для контроля воздуха рабочей зоны помещений и наружных установок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств, а также предприятий других отраслей промышленности. Приборы могут работать в составе системы СКАПО ИБЯЛ.424355.002 ТУ, совместно с блоками питания и сигнализации БПС-21М-М ИБЯЛ.411111.042-04 ТУ или с другими взрывозащищёнными блоками питания, сигнализации и контроллерами сбора данных при условии обеспечения требуемых параметров питания и искробезопасных цепей согласно руководству по эксплуатации.
| Наименование ДАТ-М-06 | Поверочный компонент | Диапазон рабочей температуры | Выходные сигналы |
|---|---|---|---|
ДАТ-М-06 |
метан | от -40 до 50°С | RS-485 |
| ДАТ-М-06ТР ИБЯЛ.413216.044-08 |
4-20мА, RS-485, "сухие" контакты реле | ||
ДАТ-М-06ТРХ |
4-20мА, RS-485+HART, "сухие" контакты реле | ||
| ДАТ-М-06ТРХН ИБЯЛ.413216.044-10 |
от -60 до 50°С | 4-20мА, RS-485+HART, "сухие" контакты реле | |
| ДАТ-М-06Г ИБЯЛ.413216.044-14 |
гексан | от -40 до 50°С | RS-485 |
| ДАТ-М-06ГТР ИБЯЛ.413216.044-15 |
4-20мА, RS-485, "сухие" контакты реле | ||
| ДАТ-М-06ГТРХ ИБЯЛ.413216.044-16 |
4-20мА, RS-485+HART, "сухие" контакты реле | ||
| ДАТ-М-06ГТРХН ИБЯЛ.413216.044-17 |
от -60 до 50°С | 4-20мА, RS-485+HART, "сухие" контакты реле |
Необходимость изготовления сигнализаторов ДАТ-М-06/-06ТР/-06ТРХ/-06ТРХН с кабельным вводом для трубной проводки или для присоединения герметичного металлорукава должна оговариваться при их заказе, например:
- датчик-сигнализатор ДАТ-М-06 ИБЯЛ.413216.044 ТУ с кабельным вводом ВК-С-ВЭЛ4Т-М20-Ехd-G1/2-В1,5 или
- датчик-сигнализатор ДАТ-М-06 ИБЯЛ.413216.044 ТУ с кабельным вводом ВК-С-ВЭЛ4T-М20-Ехd-M20-В1,5.
| Характеристики | Значения | ||
|---|---|---|---|
| Определяемые газы | метан, пропан, этан, бутан, изобутан, пентан, циклопентан, гексан, пропилен, метанол, водород, бензин и другие горючие вещества, образующие газо- и паровоздушные смеси, в том числе и сложные углеводороды | ||
| Диапазон измерения по поверочному компоненту | 0 - 50 % НКПР | ||
| Диапазон показаний: - по токовому выходу (кроме сигнализаторов ДАТ-М-06, ДАТ-М-06Г) - по цифровому отсчетному устройству и цифровым каналам связи |
0 - 60 % НКПР 0 - 100 % НКПР |
||
| Пороги срабатывания сигнализации (установленные на заводе): - ДАТ-М-06/-06ТР/- 06ТРХ/-06ТРХН - ДАТ-М-06Г/-06ГТР/ -06ГТРХ/-06ГТРХН |
Порог 1 | Порог 2 | Тип порогов |
| 7 % НКПР 10 % НКПР |
11 % НКПР 15 % НКПР |
регулируемые регулируемые |
|
| Пределы допускаемой основной абсолютной погрешности сигнализаторов по поверочному компоненту, не более, % НКПР | ± 5,0 | ||
| Пределы допускаемой основной абсолютной погрешности выходного сигнала сигнализаторов по неповерочным компонентам, не более: а) для сигнализаторов с поверочным компонентом метан: - по водороду, пропану, гексану и нефрасу б) для сигнализаторов с поверочным компонентом гексан: - по декану - по пропану |
± 10 % НКПР ± 15 % НКПР ± 7,5 % НКПР |
||
| Время срабатывания сигнализации ПОРОГ2 при содержании поверочного компонента, в 1,6 раза превышающем пороговое значение, не более: - для сигнализаторов с поверочным компонентом метан; - для сигнализаторов с поверочным компонентом гексан. |
15 c 20 c |
||
| Время прогрева датчиков, не более | 10 мин | ||
| Время автоматической работы сигнализаторов без технического обслуживания | 6 мес | ||
| Материал корпуса | алюминий или нержавеющая сталь (определяется при заказе) | ||
| Индикация | световая, цифровая | ||
| Выходные сигналы сигнализатора ДАТ-М-06 | RS485 с интерфейсом Modbus RTU токовый выход 4-20 мА гальванически развязанный (у моделей с буквой "Т"), HART (у моделей с буквой "Х") |
||
| Маркировка взрывозащиты | 1ExdIICT6 | ||
| Степень пылевлагозащиты | IP66 | ||
| Напряжение питания | 10-32 В | ||
| Потребляемая мощность - ДАТ-М-06/-06Г - ДАТ-М-06ТР/-06ТРХ - ДАТ-М-06ГТР/-06ГТРХ - ДАТ-М-06ТРХН/-06ГТРХН |
3,5 Вт 6,0 Вт 7,0 Вт 10,0 Вт |
||
| Габаритные размеры датчиков ДАТ-М-06, не более | 190х130х250 мм | ||
| Масса датчиков ДАТ-М-06, не более | 4,0 кг | ||
| Срок службы, не менее: - для сигнализатора ДАТ-М-06 - для ТХД (с учетом замены ЧЭ) при условии, что содержание в контролируемой среде агрессивных веществ не превышает ПДК согласно ГОСТ 12.1.005-88 - для ТХД (с учетом замены ЧЭ) при содержании в контролируемой среде агрессивных веществ, превышающем ПДК согласно ГОСТ 12.1.005-88 - для комплекта ЧЭ при условии отсутствия в анализируемой атмосфере каталитических ядов и агрессивных веществ, разрушающих токоподводы и ЧЭ ТХД |
10 лет 5 лет 3 года 3 года |
||
| Межкалибровочный интервал | 6 мес | ||
| Межповерочный интервал | 1 год | ||
| Гарантийный срок эксплуатации: - датчик-сигнализатор ДАТ-М-06 - термохимический датчик |
18 месяцев 12 месяцев |
||
| Условия эксплуатации сигнализаторов ДАТ-М-06 | |||
| Диапазон рабочей температуры | от -40 до 50°С от -60 до 50°С (для модификаций с буквой "Н"), сняты с производства |
||
| Атмосферное давление | от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) | ||
| Относительная влажность воздуха | от 30 до 95% при температуре 35°С и более низких температурах без конденсации влаги | ||
Вся документация и сертификаты высылается отдельно по запросу.
