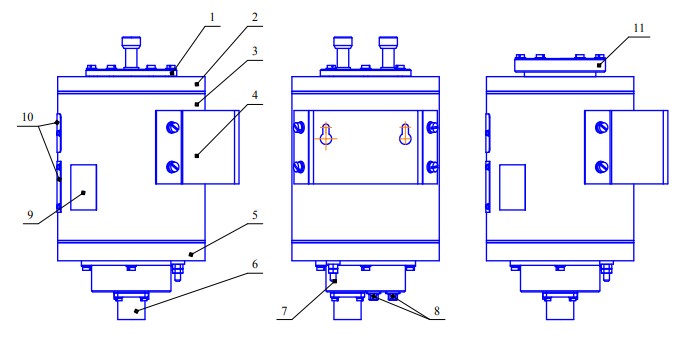

Чертёжный (децимальный) номер |
Измеряемый газ |
Диапазон измерений, % об. |
Пределы допускаемой основной приведенной погрешности газоанализатора (g д), % |
Состав анализируемой среды |
ИБЯЛ.407111.002 |
O2 |
0 – 30 |
± 2,5 |
Кислород - воздух |
ИБЯЛ.407111.002-01 |
0 – 30 |
± 2,5 |
||
ИБЯЛ.407111.002-02 |
0 – 10 |
± 7,5 |
Кислород - ацетилен |
|
ИБЯЛ.407111.002-03 |
O2 |
0 – 2 |
± 6,0 |
Кислород-аргон |
ИБЯЛ.407111.002-04 |
0 – 5 |
(± 2,5)* |
Кислород-азот |
|
ИБЯЛ.407111.002-05 |
0 – 5 |
± 4,0 |
||
ИБЯЛ.407111.002-06 |
0 – 10 |
± 4,0 (± 2,5)* |
||
ИБЯЛ.407111.002-07 |
0 – 30 |
± 4,0 (± 2,5)* |
||
ИБЯЛ.407111.002-08 |
0 – 50 |
± 4,0 (± 2,5)* |
||
ИБЯЛ.407111.002-09 |
15 – 30 |
± 4,0 (± 2,5)* |
||
ИБЯЛ.407111.002-10 |
O2 |
0 – 2 |
± 4,0 |
Кислород - дымовой газ** |
ИБЯЛ.407111.002-11 |
0 – 5 |
(± 2,5)* |
||
ИБЯЛ.407111.002-12 |
0 – 5 |
± 4,0 |
||
ИБЯЛ.407111.002-13 |
0 – 10 |
(± 2,5)* |
||
ИБЯЛ.407111.002-14 |
0,0 – 10 |
± 4,0 |
||
ИБЯЛ.407111.002-15 |
0,0 – 21 |
± 2,5 |
Кислород - воздух |
|
ИБЯЛ.407111.002-16 |
0,0 – 30 |
± 4,0 (± 2,5)* |
||
ИБЯЛ.407111.002-17 |
0 – 10 |
± 7,5 |
Кислород - ацетилен |
|
ИБЯЛ.407111.002-18 |
Н2 |
0 – 1 |
± 5,0 |
Водород-азот |
ИБЯЛ.407111.002-19 |
0 – 2 |
± 4,0 |
||
ИБЯЛ.407111.002-20 |
0 – 3 |
± 5,0 (± 2,5)* |
||
ИБЯЛ.407111.002-21 |
60 – 100 |
± 5,0 (± 2,5)* |
||
ИБЯЛ.407111.002-22 |
0 – 1 |
± 10,0 |
Водород - воздух |
|
ИБЯЛ.407111.002-23 |
0 – 2 |
± 4,0 |
||
ИБЯЛ.407111.002-24 |
0 – 3 |
± 4,0 |
||
ИБЯЛ.407111.002-25 |
0 – 1 |
± 5,0 |
Водород-кислород |
|
ИБЯЛ.407111.002-26 |
0 – 2 |
± 5,0 |
||
ИБЯЛ.407111.002-27 |
0 – 3 |
± 5,0 |
||
ИБЯЛ.407111.002-28 |
50 – 100 |
± 5,0 (± 2,5)* |
Водород-углеводороды |
|
ИБЯЛ.407111.002-29 |
70 – 100 |
± 5,0 (± 2,5)* |
||
ИБЯЛ.407111.002-30 |
O2 |
0 – 1 |
± 5,0 |
Кислород-водород |
ИБЯЛ.407111.002-31 |
0 – 2 |
± 5,0 |
||
ИБЯЛ.407111.002-32 |
0 – 3 |
± 5,0 |
||
ИБЯЛ.407111.002-33 |
СO2 |
0 – 10 |
± 10,0 |
Диоксид углерода-азот |
ИБЯЛ.407111.002-34 |
0 – 20 |
± 5,0 |
|
|
ИБЯЛ.407111.002-35 |
0 – 40 |
± 5,0 |
|
|
ИБЯЛ.407111.002-36 |
30 – 50 |
± 5,0 |
|
|
ИБЯЛ.407111.002-37 |
40 – 100 |
± 5,0 |
|
|
ИБЯЛ.407111.002-38 |
O2 |
0 – 1 |
± 5,0 |
Кислород-дейтерий |
ИБЯЛ.407111.002-39 |
0 – 3 |
± 5,0 |
|
|
ИБЯЛ.407111.002-40 |
Дейтерий |
0 – 1 |
± 5,0 |
Дейтерий-кислород |
ИБЯЛ.407111.002-41 |
0 – 3 |
± 5,0 |
|
|
ИБЯЛ.407111.002-42 |
O2 |
0 – 2 |
± 4,0 |
Кислород - дымовой газ*** |
ИБЯЛ.407111.002-43 |
0 – 5 |
(± 2,5)* |
|
|
ИБЯЛ.407111.002-44 |
0 – 10 |
(± 2,5)* |
|
|
ИБЯЛ.407111.002-45 |
0 – 5 |
± 5,0 |
|
|
ИБЯЛ.407111.002-46 |
0 – 10 |
± 5,0 |
|
|
ИБЯЛ.407111.002-47 |
Н2 |
80 – 100 |
± 5,0 (± 2,5)* |
Водород-азот |
ИБЯЛ.407111.002-48 |
90 – 100 |
± 5,0 (± 2,5)* |
|
|
ИБЯЛ.407111.002-49 |
95 - 100 |
± 5,0 (± 2,5)* |
|
Характеристики |
Значения |
Госповерка |
есть |
Принцип действия сенсора: |
|
- исполнения ИБЯЛ.407111.002, -01, -02 … -17, -42 … -46 |
термомагнитный |
- исполнения ИБЯЛ.407111.002-18, -19 … -41, -47 … -49 |
термокондуктометрический |
Выходные сигналы (только для исп. ДАМ ИБЯЛ.407111.002-03 … -49) |
Токовая петля (4 - 20) мА; RS232, RS485, протокол MODBUS-RTU |
Тип взрывозащиты |
1Exd[ib]IICT6X |
Степень защиты от влаги и пыли |
IР54 |
Электрическое питание: |
|
- для исполнений ИБЯЛ.407111.002, -01, -02 |
от источника постоянного тока напряжением (11-16) В |
- при установке во невзрывоопасных зонах |
от источника постоянного тока напряжением (23,5 ± 12,5) В с выходным током не менее 200 мА |
- при установке во взрывоопасных зонах |
от источника постоянного тока напряжением (18 ± 7) В, имеющего маркировку взрывозащиты [Exib]IIС с параметрами искробезопасной цепи, соответствующими требованиям ГОСТ Р 51330.10-99 |
Диапазон температуры окружающей среды, °С: |
от +1 до +50 |
- для исполнений ИБЯЛ.407111.002-01, -15, -16 |
от -40 до +50 |
- для исполнения ИБЯЛ.407111.002 |
от -10 до +60 |
- для исполнения ИБЯЛ.407111.002-02 |
от +5 до +45 |
Длина трёхпроводной линии связи, при установке газоанализаторов во взрывоопасных зонах и работе совместно с блоком БПС-21М, км, не более |
1 (при электрической ёмкости не более 0,25 мкФ; индуктивности не более 1 мГн, омическое сопротивление 7 Ом на жилу) |
Расход анализируемой среды, л/мин |
0,75 ± 0,25 |
Потребляемая мощность, Вт, не более |
3 |
Ток потребления, мА, не более |
165 |
Габаритные размеры, мм, не более |
165×130×280 |
Масса, кг, не более |
5 |
Межкалибровочный интервал: |
|
- для исполнений ИБЯЛ.407111.002-06 … -09, -14, -15, -17, -38 … -41, мес. |
6 |
- для остальных исполнений, дней |
46 и 30 |
Средний полный срок службы, лет |
10 |
Межповерочный интервал, месяцев |
12 |
Наименование |
Количество, шт. |
Датчик-газоанализатор ДАМ |
1 |
Комплект ЗИП: |
1 |
Колпак ИБЯЛ.711126.012 (только для исполнений ИБЯЛ.407111.002-15; -16; -22; -23; -24 для диффузионного отбора пробы) |
1 |
CD-диск с программным обеспечением ИБЯЛ.431214.326 |
1 |
Трубка ПВХ 4х1,5 ТУ 2247-465-00208947-2006 (для периодической поверки, корректировки показаний) |
1 |
Ключ 7812-0374 Х9 ГОСТ 11737-93 (для ремонтных целей) |
1 |
Винт В.М4-6gх25.48.019 ГОСТ 1491-80 - 6 шт.; Шайба А4.01.08 кп. 019 ГОСТ 10450-78 - 6 шт. (только для исполнений ИБЯЛ.407111.002-15; -16; -22; -23; -24 для диффузионного отбора пробы) |
1 |
Клемма SG57604, клемма тип "0" 5,7 мм (для подсоединения экранированного кабеля) |
1 |
Розетка 2РТТ20КПН4Г6 ГЕО.364.120 ТУ (ответная часть разъема для соединения с источником питания или БМС) |
1 |
Ведомость эксплуатационных документов |
1 |
Руководство по эксплуатации |
1 |
Методика поверки |
1 |
Ведомость ЗИП |
1 |
Наименование |
Назначение |
ГСО-ПГС (баллоны объёмом 4 литра с поверочными газовыми смесями) |
для градуировки (калибровки), аттестации и поверки газоанализаторов, аттестации методик выполнения измерений (МВИ), а также для контроля корректрости результатов измерений, выполняемых по стандартизованным методикам |
ВТР ИБЯЛ.306577.002 (или -03) вентиль точной регулировки, материал: латунь (или нержавеющая сталь) |
для регулирования анализируемой газовой среды и перекрытия газопроводов |
ИР ИБЯЛ.418622.003-05 индикатор расхода (ротаметр) |
для индикации расхода анализируемой газовой среды |
Выносной блок управления и индикации (ИБЯЛ.421252.001-01) для газоанализаторов ИБЯЛ.418414.071,-01...-08 либо пульт контроля исполнений (ИБЯЛ.422411.005) |
|
Пульт контроля ИБЯЛ.422411.005 для газоанализаторов исп. ИБЯЛ.418414.071-17...-20 |
для индикации и корректировки показаний цифровых и аналоговых датчиков по цифровому каналу связи и по унифицированному выходному токовому сигналу (4-20) мА, а также для контроля работоспособности и индикации показаний вспомогательных датчиков давления |
БМС (ИБЯЛ.411531.005-07, либо ИБЯЛ.411531.005-08) блок местной сигнализации |
обеспечивают выдачу световой и звуковой сигнализации при достижении выходным токовым сигналом с датчика фиксированного порога срабатывания |
БПС-21М ИБЯЛ.411111.042-06, -09, - 12, -15, -18, -21, -23 …-34 (блок питания и сигнализации) и БПС-21М-М ИБЯЛ.411111.042-04 |
для применения в системах контроля параметров на различных промышленных объектах; питания и сбора информации от датчиков с унифицированным выходным сигналом, обработки принятой информации, выдачи световой и звуковой сигнализации при превышении (уменьшении) заданного уровня сигнала; |
БРС ИБЯЛ.411111.036, -01 ... -04 (блок расширения и связи) |
для питания газоанализаторов, измерения входного сигнала постоянного тока |
ПР-7В побудитель расхода во взрывозащищённом исполнении |
для прокачивания газовой смеси (пробы) через газовый канал газоаналитических приборов |
Трубка ПВХ 4х1,5 |
|
Брызгозащитный козырёк для дополнительной защиты газоанализатора от брызг |
|
Ротаметр РМ-А-0,1 ГУЗ, КТ 4. ГОСТ 13045-81 |
для проведения поверки |
