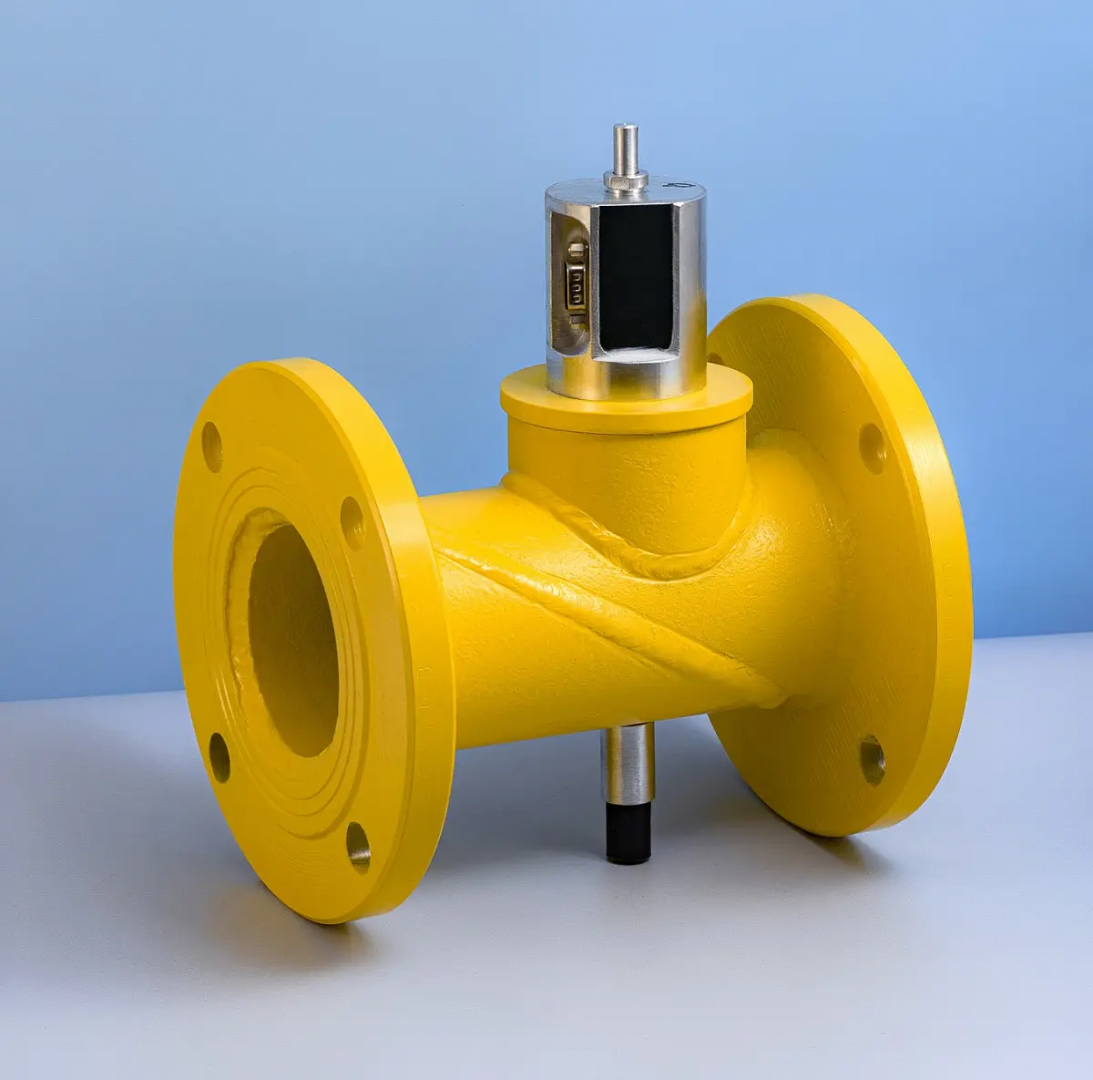

Клапан запорный газовый электромагнитный КЗГЭМ фланцевый применяется для надёжного перекрытия потока рабочей среды в трубопроводах и газогорелочных устройствах. Оборудование применяется в составе автоматизированных систем газоснабжения промышленного и коммунального назначения и обеспечивает оперативное отключение подачи газа при возникновении аварийной ситуации или по сигналу управления.
Клапан рассчитан на работу с природным газом, паровой фазой сжиженных углеводородных газов, а также с воздухом.
Клапан изготавливается с условным проходом DN 15–300 и предназначен для эксплуатации в системах как низкого давления до 0,005 МПа, так и среднего давления до 0,3 Мпа.
Монтаж изделия осуществляется на горизонтальном участке трубопровода. Эксплуатация допускается в помещениях без агрессивных и пылевых загрязнений, в атмосфере типа 1 по ГОСТ 15150–69.
Конструкция выполнена сварной, что повышает механическую прочность и герметичность узла. Наличие разъёма D-SUB упрощает подключение к системе управления, а встроенный узел индикации положения обеспечивает визуальный контроль состояния «открыт/закрыт».
Соответствие декларации 5Д подтверждает надёжность изделия. Нормативный срок службы составляет не менее 10 лет, что делает клапан рациональным решением для долгосрочных проектов.

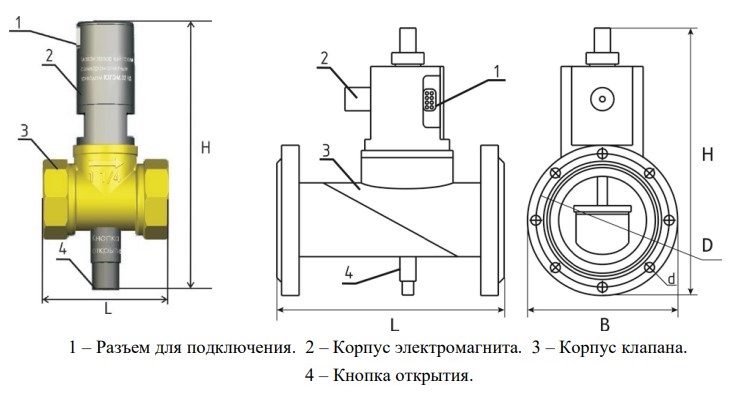

| Тип клапана | DN | Габаритные размеры, мм | Масса, кг | Способ присоединения | Вид корпуса | Присоединительные размеры d и D, мм | ||
|---|---|---|---|---|---|---|---|---|
| L | B | H | ||||||
| КЗГЭМ 15 НД | 15 | 55 | 25 | 155 | 0,3 | М | Л | G1/2" |
| КЗГЭМ 20 НД | 20 | 62 | 32 | 157 | 0,35 | М | Л | G3/4" |
| КЗГЭМ 25 НД (СД) | 25 | 74 | 39 | 160 | 0,5 (0,8) | М | Л | G1" |
| КЗГЭМ 32 НД (СД) | 32 | 80 | 50 | 157 | 0,5 (1) | М | Л | G1 1/4" |
| КЗГЭМ 40 НД (СД) | 40 | 93 | 58 | 170 | 0,8 (1,2) | М | Л | G1 1/2" |
| КЗГЭМ 50 НД (СД) | 50 | 97 | 73 | 180 | 1 (1,4) | Ф | Л | G2" |
| КЗГЭМ 50 НД (СД) | 50 | 235 | 160 | 230 | 6,5 | Ф | С | 125,18 (4) |
| КЗГЭМ 65 НД (СД) | 70 | 240 | 180 | 250 | 4,5 | М | С | G2 1/2" |
| КЗГЭМ 65 НД (СД) | 80 | 235 | 180 | 270 | 9,2 | Ф | С | 145,18 (4) |
| КЗГЭМ 80 НД (СД) | 80 | 235 | 195 | 270 | 10,5 | Ф | С | 160,18 (4) |
| КЗГЭМ 100 НД (СД) | 100 | 300 | 214 | 285 | 14,5 | Ф | С | 180,18 (4) |
| КЗГЭМ 125 НД (СД) | 150 | 355 | 245 | 310 | 20 | Ф | С | 200,18 (8) |
| КЗГЭМ 150 НД (СД) | 150 | 355 | 280 | 375 | 24 | Ф | С | 240,22 (8) |
| КЗГЭМ 200 НД (СД) | 200 | 405 | 335 | 375 | 40,5 | Ф | С | 295,22 (12) |
| КЗГЭМ 250 НД (СД) | 200 | 410 | 410 | 435 | 60,5 | Ф | С | 355,26 (12) |
| КЗГЭМ 300 НД (СД) | 200 | 410 | 460 | 470 | 78,5 | Ф | С | 400,26 (12) |
*Допускается отклонение массы изделия ±10%, строительной длины ±5%.
Условные обозначения М – муфтовый, Ф – фланцевый, Л - литой, С – сварной.
| Характеристики | Значения |
|---|---|
| Амплитуда импульса управляющего сигнала для закрытия клапана, В | от 30 до 42 |
| Сопротивление обмотки катушки электромагнита, Ом | 16±2 |
| Рабочее давление для клапанов НД, МПа (кгс/см²) | 0,005 (0,05) |
| Рабочее давление для клапанов СД, МПа (кгс/см²) | 0,3 (3) |
| Напряжение питания узла индикации, В | 5±5% |
| Время срабатывания клапана, не более, с | 1 |
| Длительность импульса закрытия клапана, не более, с | 0,2 |
| Класс герметичности затвора | A |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 | III |
| Степень защиты оболочки | IP54 |
| Установленный ресурс, цикл | 5000 |
Вся документация и сертификаты высылается отдельно по запросу.
