Взрывозащищённый электромагнитный клапан СЕНС-ПР применяется в качестве высоконадёжного запорного устройства, обеспечивающего дистанционное электрическое и ручное управление потоками жидких и газообразных сред.
Конструкция клапана рассчитана на работу в промышленных системах, где требуется быстрое и безопасное перекрытие трубопроводов при штатных и аварийных режимах. Устройство эффективно предотвращает утечки и воспламенение горючих веществ, входя в состав автоматизированных систем управления и противоаварийной защиты, эксплуатируемых в зонах с повышенными требованиями к взрывозащите и надёжности.
Модельный ряд СЕНС-ПР DN(15 .. 150) PN(16 .. 25) рассчитан на транспортировку и отсечку широкого спектра технологических сред: сырая и товарная нефть, светлые нефтепродукты, природный и топливный газ, инертные газы, водород, азот, углекислый газ, метанол, насыщенный пар, горячая вода, попутный нефтяной газ с содержанием сероводорода до 6 %, а также кислород (в исполнении –О₂).
Взрывозащищённый клапан СЕНС-ПР DN(15 .. 150)PN(16 .. 25) сохраняет стабильные характеристики при температуре окружающей среды до –60 °C и температуре рабочей среды до +195 °C. Оснащён световым указателем положения затвора, обеспечивающим наглядный контроль состояния.
Для типоразмеров DN 25–100 предусмотрен датчик конечных положений, формирующий сигналы обратной связи для систем управления и мониторинга.
По требованию заказчика клапан комплектуется датчиком СЕНС-ДКП, предназначенным для определения крайних положений затвора («открыт» / «закрыт») без подачи напряжения на электромагнитный привод.
Датчик выполнен во взрывозащищённом корпусе с присоединительным штуцером, внутри которого расположены винтовые клеммные зажимы. Через корпус проходит шток, соединяющий подвижный сердечник соленоида с запорным элементом клапана.
Микроконтроллерная схема управления анализирует положение штока и подаёт сигналы на два твердотельных реле с общим контактом. При достижении одного из крайних положений затвора происходит замыкание соответствующих контактов, обеспечивая точную индикацию состояния и надёжную интеграцию в системы автоматизации.
| Характеристики | Значения | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр (DN), мм | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 80 | 100 | 100 | 150 | |
| Эффективный диаметр, мм | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 80 | 100 | 150 | ||
| Номинальное давление (PN), кгс/см² | 25 | |||||||||||
| Перепад давлений (ΔP) в прямом направлении, кгс/см² | от 0 до PN | |||||||||||
| Перепад давлений (ΔP) в обратном направлении, кгс/см² | не применяется 1) | |||||||||||
| Пробное давление, кгс/см² | 1,5·PN | |||||||||||
| Герметичность затвора по ГОСТ Р 54808 | класс «А» | |||||||||||
| Тип уплотнения затвора | металл - эластомер | |||||||||||
| Напряжение питания | 220 В (AC/DC) | 110 В (DC) | 24 В (DC) | |||||||||
| Потребляемая мощность (PФ / PУД), Вт | 300 / 10 | 300 / 10 | 200 / 10 | |||||||||
| Продолжительность включения, % | 100 | |||||||||||
| Частота включения, цикл / мин, не более | 6 | 1 | ||||||||||
| Температура рабочей среды, ℃ | от -50 до +80 (кратковременно до +100) от 5 до 195 – для исполнения «-200C» |
|||||||||||
| Температура окружающей среды, ℃ | от -50 (от -60 - по заказу) до +60 | |||||||||||
| Маркировка взрывозащиты | неэлектрическая часть: 1Ex h IIC T6 Gb X; 1Ex h IIC T6...T3 Gb X (для исполнения «-200C») привод и датчик конечных положений СЕНС-ДКП: 1Ex db IIC T4 Gb X |
|||||||||||
| Положение на трубопроводе | приводом вверх ±90°; приводом вверх ±45° (для DN100 с эффективным Ø 100 мм); приводом вверх (для DN150); приводом горизонтально – для исполнения «-200C») | |||||||||||
| Тип присоединения | муфтовое | фланцевое исп. F по ГОСТ 33259-2015 (другое - по заказу) | ||||||||||
| Габаритные размеры, мм | А, не более | 264 | 264 | 264 | 386 | 386 | 434 | 437 | 507 | 507 | 612 | 730 |
| Б, не более | 218 | 218 | 218 | 246 | 246 | 287 | 285 | 344 | 344 | 452 | 585 | |
| В | 70 | 132 (70)2) | 132 (70)2) | 196 (105)2) | 196 | 230 | 230 | 308 | 308 | 350 | 490 | |
| Габаритные размеры исп. «-ДКП», мм | А, не более | – | – | – | 431 | 431 | 479 | 481 | 552 | 552 | 657 | 730 |
| Б, не более | – | – | – | 291 | 291 | 332 | 330 | 389 | 389 | 497 | 585 | |
| В | – | – | – | 196 | 196 | 230 | 230 | 308 | 308 | 350 | 490 | |
| Габаритные размеры исп. «-200C», мм | А, не более | 306 | 306 | 306 | 431 | 431 | 479 | 481 | 552 | 552 | – | – |
| Б, не более | 260 | 260 | 260 | 291 | 291 | 332 | 330 | 389 | 389 | – | – | |
| В | 70 | 132 (70)2) | 132 (70)2) | 196 (105)2) | 196 | 230 | 230 | 308 | 308 | – | – | |
| Масса, кг, не более | 6 | 6.5 (6)2) | 7 (6)2) | 13 | 14 | 19 | 20 | 32 | 33 | 60 | 110 | |
| Полный срок службы, лет | 40 | |||||||||||
Вся документация и сертификаты высылается отдельно по запросу.

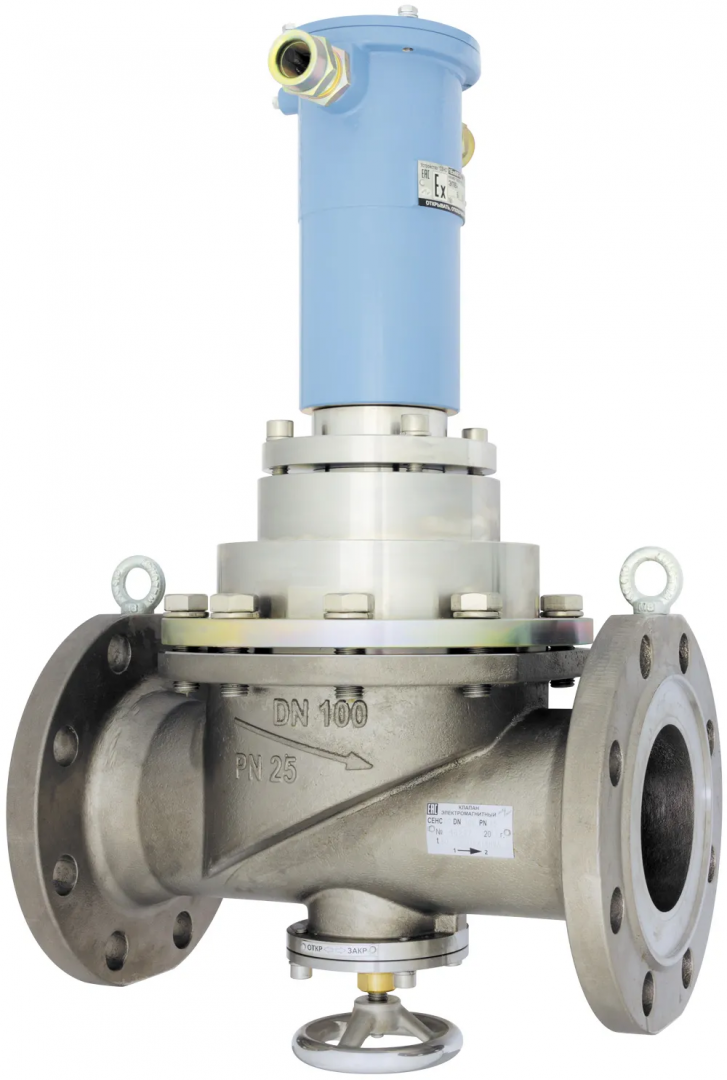

PN(16 .. 25)_4.webp "СЕНС-ПР DN(15 .. 150)PN(16 .. 25) клапан электромагнитный взрывозащищённый")
