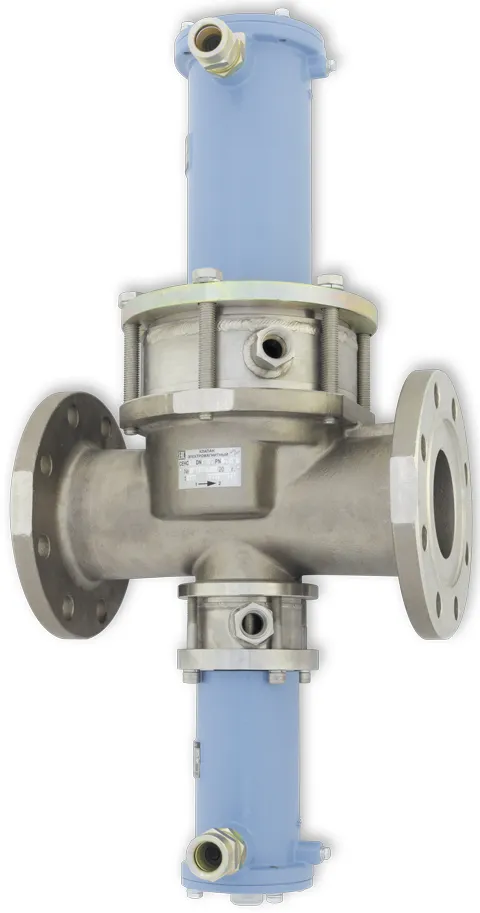

Взрывозащищённый электромагнитный клапан СЕНС DN80/(25 .. 40)PN25-М предназначен для работы в составе промышленных трубопроводных систем, где требуется надёжное и безопасное дистанционное управление потоками мазута и других вязких нефтепродуктов. Устройство выполняет функции запорной арматуры, обеспечивая ступенчатое регулирование потока мазута по ГОСТ 10585-2013, и гарантирует герметичное перекрытие при остановке подачи топлива.
Конструкция взрывозащищённого клапана СЕНС DN80/(25 .. 40)PN25-М оптимизирована под эксплуатацию с высоковязкими и тяжёлыми нефтепродуктами, что делает его эффективным решением для условий низких температур и повышенной взрывоопасности. Два независимых прохода обеспечивают стабильную работу и гибкое управление потоком, повышая точность дозирования и надёжность в технологических процессах. Для предотвращения загустевания топлива корпус клапана имеет возможность обогрева теплоносителем — водой или паром, что поддерживает необходимую температуру при работе с мазутом и аналогичными средами.
Дополнительными преимуществами изделия являются световой индикатор положения затвора для визуального контроля и арктическое исполнение, обеспечивающее устойчивость при температурах до –60 °C.
| Характеристики | Значения | |||
|---|---|---|---|---|
| Номинальный диаметр большого прохода (DN1), мм | 80 | |||
| Номинальный диаметр малого прохода (DN2), мм | 25 | 32 | 40 | |
| Номинальное давление (PN), кгс/см² | 25 | |||
| Перепад давлений (ΔP) в прямом направлении, кгс/см² | от 0 до 25 1) | |||
| Перепад давлений (ΔP) в обратном направлении, кгс/см² | от 0 до 8 1) | |||
| Пробное давление, кгс/см² | 38 | |||
| Герметичность затворов по ГОСТ Р 54808 | класс «А» | |||
| Материал корпуса | сталь 10Х18Н9Л | |||
| Напряжение питания | ~ 220 В, 50 Гц | 24 В (по заказу) | ||
| Потребляемая мощность (PФ / PУД), Вт | 300 / 10 | 200 / 5 | ||
| Продолжительность включения, % | 100 | |||
| Частота включения, цикл / мин, не более | 6 | |||
| Температура рабочей среды, ℃ | от 5 до 195 | |||
| Температура окружающей среды, ℃ | от минус 50 (от минус 60 – по заказу) до плюс 60 | |||
| Маркировка взрывозащиты | 1Ex d IIC T4 Gb X, Ex ГОСТ 32407-2013 (ISO/DIS 80079-36) IIC T6...T3 Gb X | |||
| Положение на трубопроводе | приводом большого прохода вверх ±90° | |||
| Тип присоединения | фланцевое исп. F по ГОСТ 33259-2015 (другое – по заказу) | |||
| Габаритные размеры, мм | А, не более | 656 | 656 | 656 |
| Б, не более | 373 | 373 | 373 | |
| В | 308 | 308 | 308 | |
| Масса, кг, не более | 50 | |||
| Полный срок службы, лет | 40 | |||
Вся документация и сертификаты высылается отдельно по запросу.
