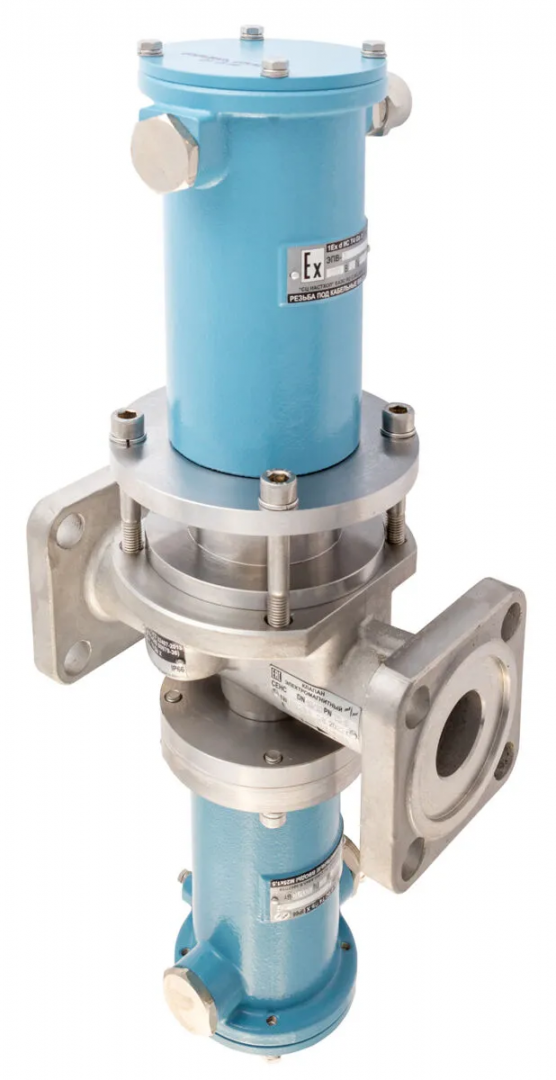

Взрывозащищённый электромагнитный клапан СЕНС DN80/(25 .. 40)PN25-В, СЕНС DN40/10PN25-В представляет собой надёжное запорное устройство промышленного исполнения, предназначенное для дистанционного электрического управления потоками жидких и вязких сред.
Клапаны обеспечивают ступенчатое регулирование потока, что особенно важно при дозировании, наливе и контроле движения технологических жидкостей в трубопроводных системах. Благодаря двум независимым проходам обеспечивается высокая гибкость работы — возможна точная регулировка потоков в многоконтурных схемах, что повышает эффективность эксплуатации оборудования на объектах нефтепереработки и транспортировки.
Клапаны СЕНС DN80/(25 .. 40)PN25-В и СЕНС DN40/10PN25-В рассчитаны на работу со средами повышенной вязкости и агрессивности, включая товарную нефть, синтетические и минеральные масла, тёмные нефтепродукты. Конструкция устройств адаптирована к тяжёлым условиям эксплуатации: взрывозащищённое исполнение обеспечивает безопасную работу в зонах с повышенной концентрацией паров углеводородов, а герметичность затвора исключает утечки при дозированных операциях налива.
Ключевые особенности исполнения включают местный световой указатель положения затвора, обеспечивающий визуальный контроль состояния клапана; датчик конечных положений (в модели DN80) для интеграции с системами автоматического управления и сигнализации; арктическое исполнение с температурным диапазоном работы до –60 °C; а также стойкость к рабочим температурам до +200 °C.
| Характеристики | Значения | ||||
|---|---|---|---|---|---|
| Номинальный диаметр большого прохода (DN1), мм | 40 | 80 | |||
| Номинальный диаметр малого прохода (DN2), мм | 10 | 25 | 32 | 40 | |
| Номинальное давление (PN), кгс/см² | 25 | ||||
| Перепад давлений (ΔP) в прямом направлении, кгс/см² | от 0 до 25 1) | ||||
| Перепад давлений (ΔP) в обратном направлении, кгс/см² | от 0 до 8 1) | ||||
| Пробное давление, кгс/см² | 38 | ||||
| Герметичность затворов по ГОСТ Р 54808 | класс «А» | ||||
| Материал корпуса | сталь 10Х18Н9Л | ||||
| Напряжение питания | ~ 220 В, 50 Гц | 24 В (по заказу) | |||
| Потребляемая мощность (PФ / PУД), Вт | 300 / 10 | 200 / 5 | |||
| Продолжительность включения, % | 100 | ||||
| Частота включения, цикл / мин, не более | 6 | ||||
| Температура рабочей среды, ℃ | от минус 50 до плюс 80 (кратковременно до 100) от 5 до 200 – для исполнения «-200C» |
||||
| Температура окружающей среды, ℃ | от минус 50 (от минус 60 – по заказу) до плюс 60 | ||||
| Маркировка взрывозащиты | 1Ex d IIC T4 Gb X, Ex ГОСТ 32407-2013 (ISO/DIS 80079-36) IIC T6 Gb X; (1Ex d IIC T4 Gb X, Ex ГОСТ 32407-2013 (ISO/DIS 80079-36) IIC T6...T3 Gb X - только для исполнения -200C) | ||||
| Положение на трубопроводе | приводом большого прохода вверх ±90° | ||||
| Тип присоединения | фланцевое исп. F по ГОСТ 33259-2015 (другое – по заказу) | ||||
| Габаритные размеры, мм | А, не более | 551 | 656 | 656 | 656 |
| Б, не более | 317 | 373 | 373 | 373 | |
| В | 230 | 308 | 308 | 308 | |
| Масса, кг, не более | 24 | 36 | |||
| Полный срок службы, лет | 40 | ||||
Примечание.
1)ΔP, при котором гарантируется герметичность затвора класса «А»
Вся документация и сертификаты высылается отдельно по запросу.
