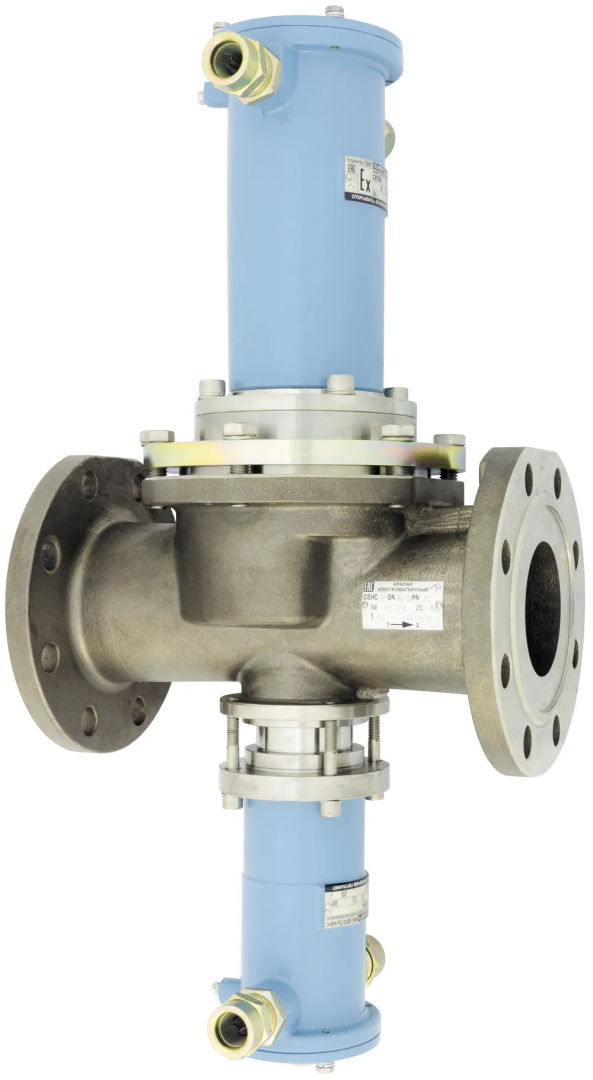

Взрывозащищённый электромагнитный клапан СЕНС-ПР DN(50, 80)/(10, 25, 32, 40)PN(16, 25) и СЕНС-ПР DN100/(25, 32, 40)PN25 представляет собой надёжный двухпроходной запорный клапан промышленного назначения с дистанционным электрическим управлением, предназначенный для ступенчатого регулирования потоков жидких и газообразных сред в технологических трубопроводах. Устройства используются как элементы промышленной запорной арматуры для нефтепродуктов, обеспечивая безопасную и точную работу в составе автоматизированных систем налива и дозирования.
Взрывозащищённый клапан СЕНС-ПР оптимален для эксплуатации в условиях повышенной взрывоопасности, где требуется сочетание функциональной надёжности и соответствия требованиям промышленной безопасности. Основными рабочими средами являются сырая и товарная нефть, светлые нефтепродукты, а также другие углеводородные жидкости и газы, применяемые в процессах транспортировки, учёта и отпуска топлива.
Конструкция электромагнитного клапана СЕНС-ПР предусматривает 2 независимых прохода, что позволяет реализовывать гибкое управление потоками и повышает отказоустойчивость оборудования. Наличие светового указателя положения затвора упрощает визуальный контроль, а датчик конечных положений (для модификации DN80) обеспечивает интеграцию в системы автоматизации и мониторинга. Арктическое исполнение гарантирует стабильную работу при температуре до –60 °C, а термостойкие материалы позволяют эксплуатировать клапаны при нагреве до +200 °C.
| Характеристики | Значение | ||||
|---|---|---|---|---|---|
| Номинальный диаметр большого прохода (DN1), мм | 50 | 80 | |||
| Номинальный диаметр малого прохода (DN2), мм | 15 | 25 | 25 | 32 | 40 |
| Номинальное давление (PN), кгс/см² | 25 | ||||
| Перепад давлений (ΔP) в прямом направлении, кгс/см² | от 0 до 25 | ||||
| Перепад давлений (ΔP) в обратном направлении, кгс/см² | не применяется | ||||
| Пробное давление, кгс/см² | 38 | ||||
| Герметичность затворов по ГОСТ Р 54808 | класс «А» | ||||
| Материал корпуса | сталь 10Х18Н9Л | ||||
| Напряжение питания | ~220 В, 50 Гц; 24 В (по заказу) | ||||
| Потребляемая мощность (Рф / Руд), Вт | 300 / 10; 200 / 5 | ||||
| Продолжительность включения, % | 100 | ||||
| Частота включения, циклы/мин | 6 | ||||
| Температура рабочей среды, °С |
от −50 до +80 (кратковременно до 100) от +5 до +200 (для исполнения «−200С») |
||||
| Температура окружающей среды, °С | от −50 (от −60 — по заказу) до +60 | ||||
| Маркировка взрывозащиты |
1Ex d IIC T4 Gb X, Ex ГОСТ 32407-2013 (ISO/DIS 80079-36), IIC T6 Gb X (исполнение −200С: IIC T6…T3 Gb X) |
||||
| Положение на трубопроводе | проём большого прохода вверх ±90° | ||||
| Тип присоединения | фланцевое по ГОСТ 33259-2015 (другое — по заказу) | ||||
| Масса, кг, не более | 25 | 32 | 40 | 40 | 40 |
| Полный срок службы, лет | 40 | ||||
Вся документация и сертификаты высылается отдельно по запросу.
