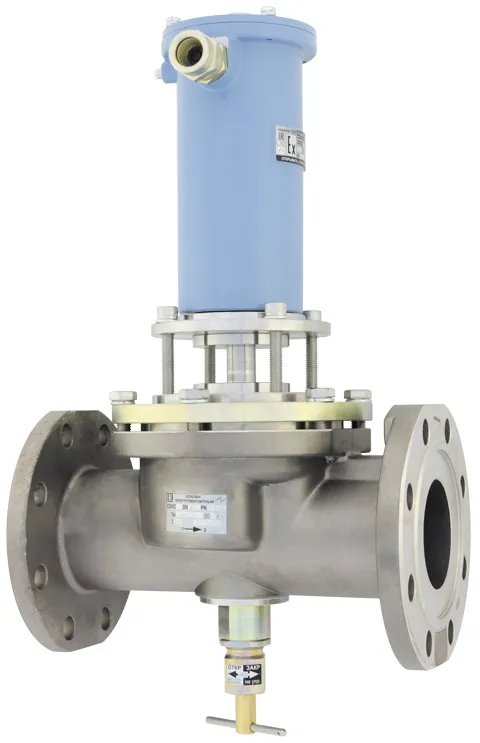

Взрывозащищённый клапан СЕНС DN(15 .. 100) PN25-В(-НО) представляет собой надёжное промышленное запорное устройство, рассчитанное на дистанционное электрическое и ручное управление потоками жидких и вязких сред — от нефти до сложных нефтепродуктов.
Конструкция обеспечивает герметичное перекрытие потока и устойчивую работу в составе автоматизированных технологических систем, включая аварийные и взрывоопасные участки, где критически важны безопасность и сохранность оборудования.
Подтверждённый опыт эксплуатации на литоле демонстрирует высокую надёжность узлов и стабильность работы с густыми и агрессивными средами. Среди типовых сред применения — товарная нефть, тёмные нефтепродукты и попутный нефтяной газ (ПНГ) с содержанием сероводорода до 6 % (в исполнении -НО). Рабочая температура клапана достигает 200 °C, при этом арктическое исполнение гарантирует корректное функционирование при морозах до –60 °C.
В конструкцию встроен световой указатель положения затвора для визуального контроля состояния арматуры, а также предусмотрены датчики конечных положений, включая СЕНС-ДКП, работающий без внешнего питания. Датчик выполнен во взрывозащищённом корпусе с присоединительным штуцером и винтовыми клеммными зажимами, обеспечивающими надёжное подключение сигнальных цепей.
| Характеристики | Значения | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр (DN), мм | 15 | 20 | 25 | 32 | 40 | 50 | 80 | 100 | |
| Эффективный диаметр, мм | 15 | 20 | 25 | 32 | 40 | 50 | 80 | ||
| Номинальное давление (PN), кгс/см² | 25 | ||||||||
| Перепад давлений (ΔP) в прямом направлении, кгс/см² | от 0 до 25 1) | ||||||||
| Перепад давлений (ΔP) в обратном направлении, кгс/см² | от 0 до 8 1) | ||||||||
| Пробное давление, кгс/см² | 38 | ||||||||
| Герметичность затвора по ГОСТ Р 54808 | класс «А» | ||||||||
| Материал корпуса | сталь 10Х18Н9Л | ||||||||
| Напряжение питания | ~ 220 В, 50 Гц | 24 В (по заказу) | |||||||
| Потребляемая мощность (PФ / PУД), Вт | 300 / 10 | 200 / 5 | |||||||
| Продолжительность включения, % | 100 | ||||||||
| Частота включения, цикл / мин, не более | 6 | ||||||||
| Температура рабочей среды, ℃ | от минуc 50 до плюс 80 (кратковременно до 100) от 5 до 200 - для исполнения «-200C» |
||||||||
| Температура окружающей среды, ℃ | от минуc 50 (от минус 60 - по заказу) до плюс 60 | ||||||||
| Маркировка взрывозащиты | неэлектрическая часть: 1Ex h IIC T6 Gb X; 1Ex h IIC T6...T3 Gb X (для исполнения «-200C») привод и датчик конечных положений СЕНС-ДКП: 1Ex db IIC T4 Gb X |
||||||||
| Положение на трубопроводе | приводом вверх ±90° (приводом горизонтально -90° - для исполнения «-200C») | ||||||||
| Тип присоединения | фланцевое исп. F по ГОСТ 33259-2015 (другое - по заказу) | ||||||||
| Габаритные размеры, мм, НЗ / НО | А, не более | 272 / 245 | 272 / 245 | 395 / 403 | 395 / 403 | 456 / 427 | 456 / 427 | 532 / 505 | 532 / 505 |
| Б, не более | 225 / 197 | 225 / 197 | 258 / 266 | 258 / 266 | 312 / 286 | 309 / 281 | 373 / 345 | 373 / 345 | |
| В | 132 | 132 | 196 | 196 | 230 | 230 | 308 | 308 | |
| Габаритные размеры исп. «-ДКП», мм, НЗ / НО | А, не более | – | – | 440 / 447 | 440 / 447 | 501 / 472 | 502 / 472 | 577 / 549 | 577 / 549 |
| Б, не более | – | – | 303 / 311 | 303 / 311 | 357 / 331 | 354 / 326 | 418 / 390 | 418 / 390 | |
| В | – | – | 196 | 196 | 230 | 230 | 308 | 308 | |
| Габаритные размеры исп. «-200C», мм, НЗ / НО | А, не более | 313 / 287 | 313 / 287 | 440 / 447 | 440 / 447 | 501 / 472 | 502 / 472 | 577 / 549 | 577 / 549 |
| Б, не более | 269 / 239 | 269 / 239 | 303 / 311 | 303 / 311 | 357 / 331 | 354 / 326 | 418 / 390 | 418 / 390 | |
| В | 132 | 132 | 196 | 196 | 230 | 230 | 308 | 308 | |
| Масса, кг, не более | 8 | 14 | 15 | 24 | 33 | 34 | |||
| Полный срок службы, лет | 40 | ||||||||
Примечание.
1)ΔP, при котором гарантируется герметичность затвора класса «А»
Вся документация и сертификаты высылается отдельно по запросу.
