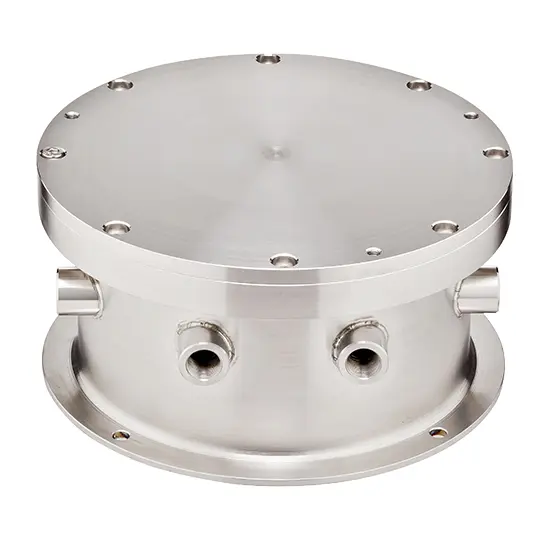

ККВ-07е-Ех-Р3 коробка коммутационная взрывозащищённая (сталь/нерж.сталь типоразмер Р3)

Взрывозащищённая коммутационная коробка ККВ-07е-Ех-Р3 предназначена для надёжного соединения и разветвления цепей автоматики, телемеханики, сигнализации, управления, а также силовых и контрольных кабелей в условиях повышенной опасности. Изделие применяется на химических, нефтегазовых и других промышленных объектах, где присутствуют взрывоопасные смеси газов, пыли и паров, и требуется строгая защита электрических соединений от внешних воздействий.

Завод-изготовитель несёт гарантию полного соответствия коробки коммутационной ККВ-07е-Ех-Р3 заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Конструкция устройства разработана с учётом эксплуатации во взрывоопасных зонах и соответствует современным требованиям промышленной безопасности. Взрывозащищённая коммутационная коробка ККВ-07е-Ех-Р3 изготавливается с различными вариантами маркировки взрывозащиты — Ex tb IIIС Т80°С…T100°С Db Х (в исполнении без смотрового окна) и 1Ex db IIC T4…Т6 Gb X и PB Ex db IMb X, что обеспечивает возможность эксплуатации в широком спектре взрывоопасных сред и зон. Степень пылевлагозащиты IP66/67 обеспечивает устойчивость к воздействию влаги, пыли и агрессивных факторов окружающей среды. Температурный диапазон эксплуатации от -60°С до +100°С делает изделие пригодным для работы как в северных регионах, так и в зонах с повышенными температурами.

Объём внутреннего пространства 5275 см³ позволяет удобно размещать клеммные соединения и дополнительные элементы, включая адресные метки для систем мониторинга и учёта оборудования. Коробка может изготавливаться с крышкой со смотровым окном или без него, что упрощает визуальный контроль состояния соединений без вскрытия корпуса. В комплект поставки входят клеммы типа WKFN 4 для монтажа на DIN-рейку, обеспечивающие быстрый и надёжный монтаж кабельных линий.

Области применения взрывозащищённой коммутационной коробки ККВ-07е-Ех-Р3

• Объекты нефтедобычи и нефтепереработки.
• Химико-технологические комплексы.
• Шахты и подземные сооружения с категорией взрывоопасности.
• Газовые компрессорные станции.
• Промышленные системы телемеханики и автоматизации.

Полезный внутренний объем
