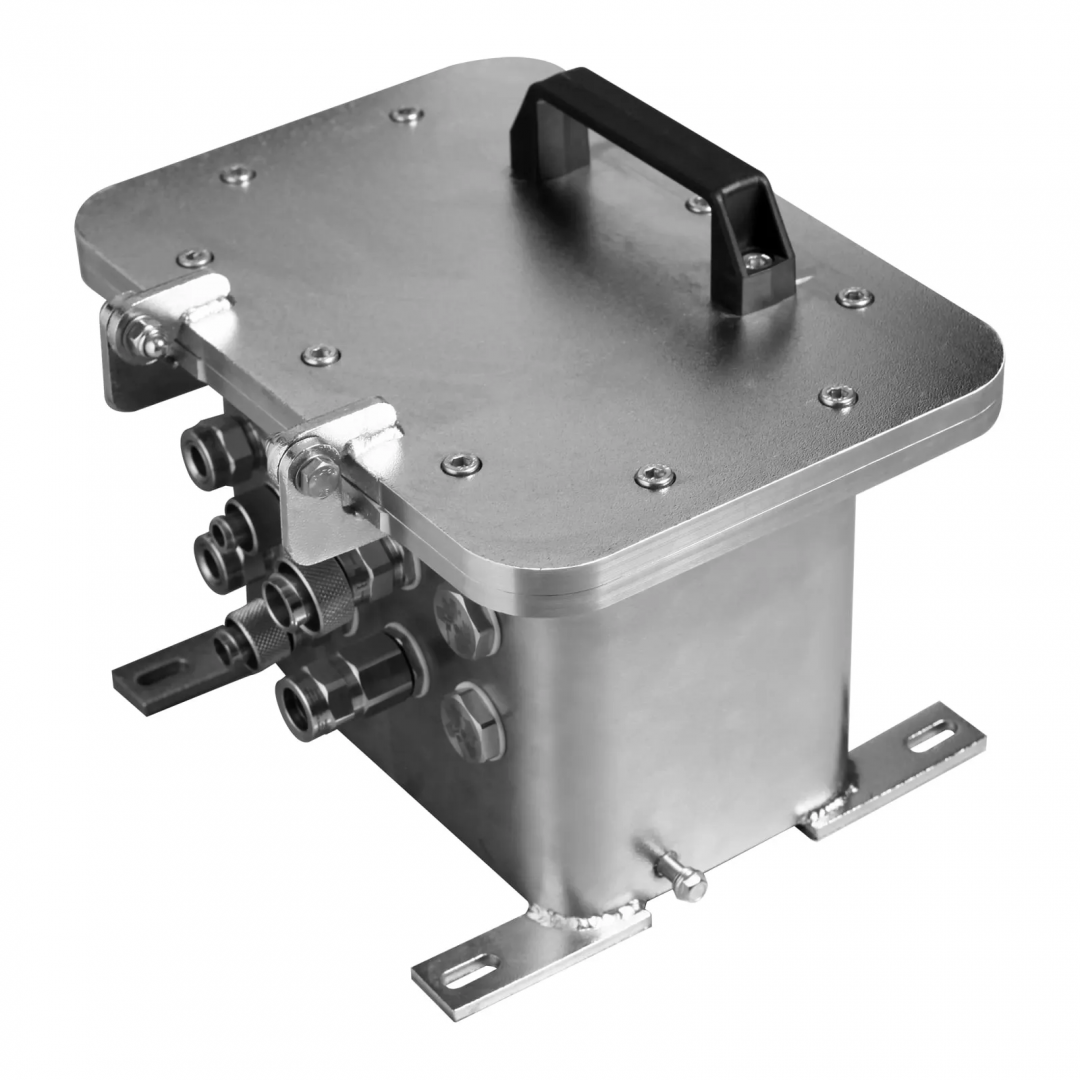

ЩОРВ-НТ (взрывонепроницаемая оболочка) коробка из нержавеющей стали взрывозащищённая

Взрывозащищённая коробка ЩОРВ-НТ из нержавеющей стали предназначена для безопасного размещения и подключения клеммных зажимов, элементов управления, измерения и сигнализации в системах промышленной автоматизации, работающих во взрывоопасных зонах.

Конструкция корпуса обеспечивает надёжную защиту внутреннего оборудования от воздействия газов, пыли, влаги и механических нагрузок.

Завод-изготовитель несёт гарантию полного соответствия взрывозащищённой коробки ЩОРВ-НТ заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Взрывозащищённая коробка типа ЩОРВ-НТ используется на объектах нефтегазовой, химической, пищевой, фармацевтической и тяжёлой промышленности, где предъявляются повышенные требования к герметичности, коррозионной стойкости и долговечности оборудования. Изделие относится к стационарным взрывонепроницаемым оболочкам и предназначено для длительной эксплуатации в условиях агрессивных сред.

Корпус выполнен из коррозионностойкой нержавеющей стали с двухсторонней электрохимической полировкой поверхности, обеспечивающей повышенную устойчивость к кислотам, щелочам, морской воде и парам сероводорода. Конструкция корпуса цельнометаллическая, с утопленными болтами крышки и уплотнительным контуром, что исключает образование зазоров и утечек.

Уровень пыле- и влагозащиты достигает IP66/IP67, что гарантирует полную герметичность при длительной эксплуатации во влажных и запылённых помещениях, а также при наружной установке. Прочность оболочки соответствует классу IK10, что подтверждает устойчивость к ударным воздействиям. Коробка сохраняет целостность при сейсмических нагрузках до 9 баллов по шкале MSK-64, что делает её пригодной для эксплуатации в регионах с повышенной сейсмоактивностью.

Взрывонепроницаемая оболочка ЩОРВ-НТ относится к типу защиты Exd, обеспечивающему удержание фронта взрыва внутри корпуса без выхода наружу. Конструкция разрабатывалась с использованием трёхмерного моделирования и прочностного анализа методом конечных элементов. Испытания подтверждают способность оболочки выдерживать внутреннее давление, возникающее при воспламенении смеси внутри корпуса. На изделии присутствует знак «Х», обозначающий ограничение на применение во взрывоопасных смесях, содержащих ацетилен. Все элементы конструкции проходят индивидуальные испытания на герметичность и механическую прочность, что обеспечивает полное соответствие требованиям промышленной безопасности.

Взрывозащищённая коробка типа ЩОРВ-НТ предназначена для эксплуатации в зонах 1 и 2 по газу, а также 21 и 22 по пыли. Корпус допускается к установке в рудничных зонах РВ и РП, где возможна концентрация метана или угольной пыли. Изделие сертифицировано для применения в средах категорий IIA, IIB, IIC по газу и IIIA, IIIB, IIIC по пыли. Конструкция полностью соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.1, ГОСТ 30852.13-2002, ГОСТ IEC 61241-3-2011 и маркировке взрывозащиты Ех d IIC T6 Gb / Ех tb IIIC T80°C Db. Производство и эксплуатация контролируются Ростехнадзором РФ и техническими надзорными органами стран Таможенного союза.
