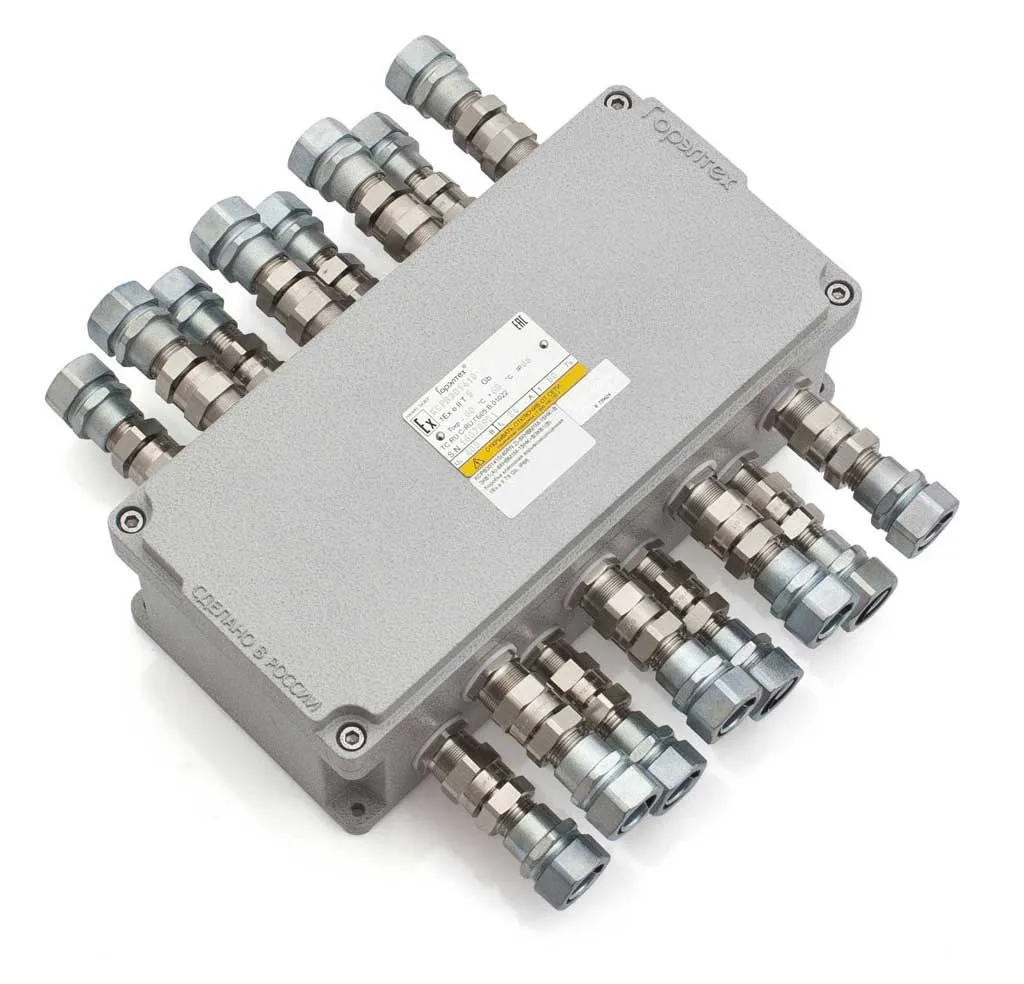

КСРВ (SA/SAG) взрывозащищённая соединительная коробка из алюминиево-кремниевого сплава

Взрывозащищённая соединительная коробка серии КСРВ (SA/SAG) — это универсальное стационарное устройство промышленного назначения, предназначенное для эксплуатации во взрывоопасных зонах различного типа. Изготавливаемая из прочного алюминиево-кремниевого сплава, коробка КСРВ обладает высокой механической прочностью, коррозионной стойкостью и электропроводностью, обеспечивая надёжное заземление и долговечность даже в агрессивных средах.

Завод-изготовитель несёт гарантию полного соответствия взрывозащищённой соединительной коробки КСРВ (SA/SAG) заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

Назначение и области применения взрывозащищённой коробки КСРВ

Соединительная коробка КСРВ разработана для выполнения широкого спектра задач в составе электротехнических и автоматизированных систем управления. Она может применяться как:

• клеммная коробка для соединения кабелей и проводников различного сечения;
• распределительная коробка в системах электроснабжения и сигнализации;
• корпус для установки Ex-компонентов — кнопок, сигнальных ламп, коммутационных элементов;
• соединительная коробка для локальных сетей и патч-кордов при прокладке во взрывоопасных зонах;
• корпус поста или шкафа управления с возможностью размещения элементов управления и контроля.

Взрывозащита и нормативное соответствие

Соединительная коробка КСРВ обладает взрывозащитным исполнением, обеспеченным комбинацией видов защиты:

• искробезопасная электрическая цепь уровня “ia” — по ГОСТ 30852.10-2002 (МЭК 60079-11:1999);
• защита вида “е” — по ГОСТ 30852.8-2002 (МЭК 60079-7:1999).

Конструкция выполнена в строгом соответствии с требованиями международных стандартов МЭК 60079 и отечественных норм ГОСТ 30852, а также ГОСТ IEC 61241-3-2011, что гарантирует безопасную эксплуатацию оборудования в зонах с риском воспламенения горючей пыли. Коробка КСРВ допускается к применению на опасных производственных объектах I–IV классов опасности, контролируемых Ростехнадзором РФ и техническими надзорами стран Таможенного союза и СНГ.

Конструктивные особенности и защита от внешних воздействий

Коробка соединительная взрывозащищённая КСРВ имеет прямоугольный корпус с усиленной стенкой, обеспечивающий устойчивость к ударам и вибрации. Крышка фиксируется при помощи нержавеющих винтов, что исключает коррозию и обеспечивает герметичное закрытие даже при частом открывании.

Внутреннее пространство коробки защищено уплотнителем из термостойкого эластомера и лабиринтной системой уплотнения, препятствующей проникновению пыли, влаги и агрессивных паров. Корпус обладает степенью защиты IP66, что гарантирует полную пыленепроницаемость и устойчивость к водяным струям и морскому туману.

Элементы заземления и клеммные зажимы выполнены из нержавеющей стали, а электропроводящие свойства алюминиевого сплава обеспечивают надёжное соединение с системой уравнивания потенциалов.

Материалы и стойкость к агрессивной среде

Корпус взрывозащищённой коробки КСРВ производится из алюминиево-кремниевого сплава с защитным антикоррозийным покрытием. Такой материал устойчив к воздействию сероводорода, соляной кислоты, солевого тумана и других химически активных веществ. Это делает возможным использование оборудования в районах с повышенной влажностью, морским климатом, а также на объектах добычи, транспортировки и переработки углеводородов.

Конфигурации и исполнение взрывозащищённой коробки КСРВ

В зависимости от задач проектирования и условий эксплуатации, взрывозащищённая соединительная коробка КСРВ может поставляться в различных вариантах:

• в «пустом» исполнении — для самостоятельного монтажа заказчиком;
• с установленными клеммниками различных типов и номиналов;
• с интегрированными Ex-компонентами (например, кнопками, сигнальными индикаторами, зажимами, реле).

По запросу заказчика возможна сертификация коробки как взрывозащищённого компонента в составе оборудования, что упрощает процедуру ввода в эксплуатацию на промышленных объектах.

Преимущества взрывозащищённой соединительной коробки КСРВ:

• Высокая взрывозащита и электробезопасность при эксплуатации во взрывоопасных зонах;
• Прочность корпуса и устойчивость к механическим нагрузкам;
• Антикоррозийная защита и долговечность алюминиево-кремниевого сплава;
• Широкие возможности конфигурации под задачи конкретного объекта;
• Совместимость с оборудованием различных производителей и проектных решений;
• Применимость в условиях агрессивной среды — шахты, рудники, химические производства, внешние установки.

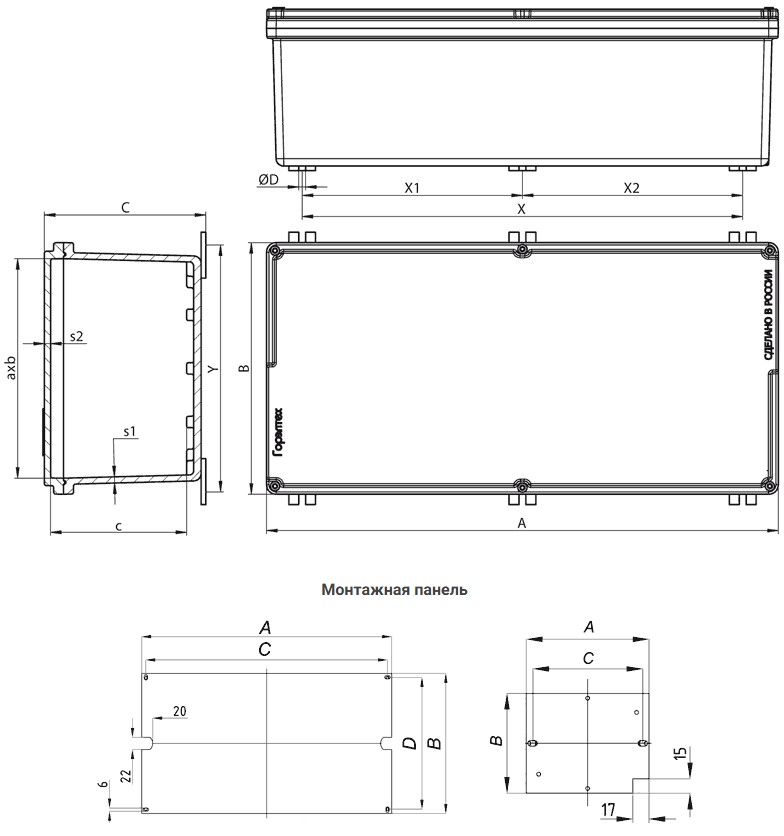

Габаритные размеры и присоединительные размеры

Размеры корпусов КСРВ из алюминиево-кремниевого сплава

Формирование заказа

КСРВ 1Х ( 2Х 3Х - 2Х 3Х ) - 4Х 5Х ( 6Х ) - 4Х 5Х ( 6Х ) / 7Х – ТУ 27.33.13-033-72453807-2017

• 1x – Код размера
• 2x – Количество клеммных зажимов
• 3х – Тип клеммного зажима
• 4х – Количество кабельных вводов
• 5х – Тип кабельного ввода
• 6х – Сторона расположения ввода
• 7х – Опции, аксессуары и исполнения
