Поточный влагомер «Фауна-ПМДР1» с датчиком погружного типа предназначен для непрерывного измерения влажности и температуры зерновых и масличных культур непосредственно в потоке материала. Прибор используется для оперативного контроля технологических процессов без необходимости отбора проб, что позволяет своевременно получать достоверные данные о состоянии сырья и корректировать параметры его обработки.
В основе работы влагомера «Фауна-ПМДР1» лежит диэлькометрический (ёмкостный) метод измерения влажности. Изменение содержания влаги приводит к изменению диэлектрических свойств материала, которые фиксируются чувствительным элементом погружного датчика. Полученные данные обрабатываются микропроцессором с учётом температуры исследуемого продукта, что обеспечивает стабильность измерений и снижает влияние внешних факторов.

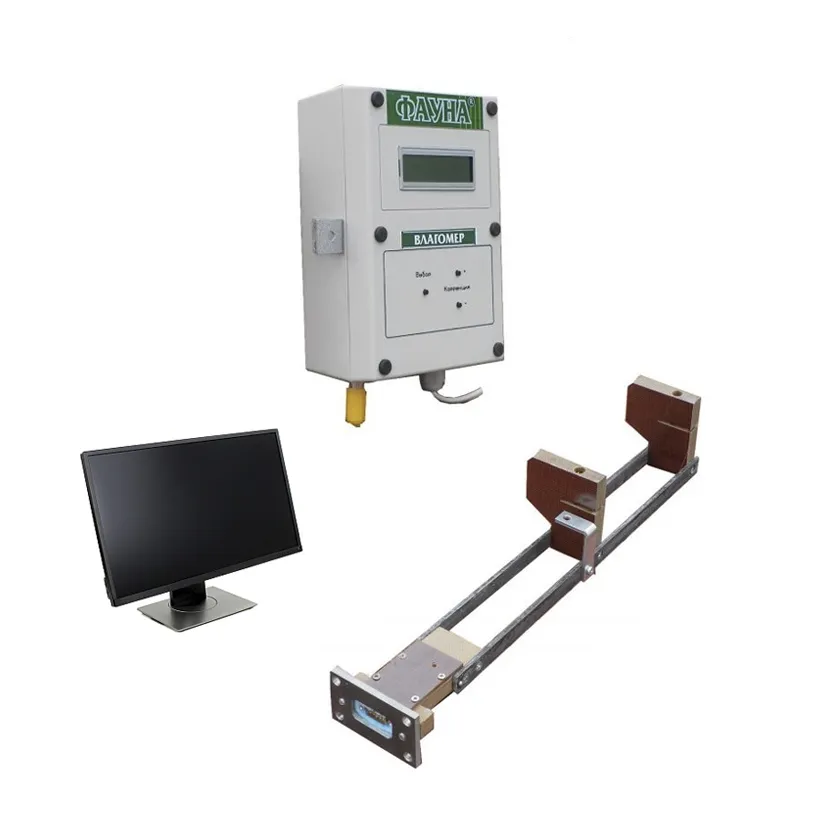

Конструктивно влагомер «Фауна-ПМДР1» состоит из одного погружного датчика, блока индикации и управления, расширителя входа, интерфейса RS485–USB и программного обеспечения для персонального компьютера. Все элементы объединяются в единую измерительную систему, позволяющую не только контролировать параметры материала, но и организовать регистрацию результатов измерений на ПК.
Блок индикации отображает значения влажности, температуры и выбранной культуры. Пользователь может выбирать необходимую программу измерений, использовать автоматическую термокомпенсацию и при необходимости выполнять ручную корректировку результатов для компенсации влияния условий эксплуатации. Дополнительно прибор формирует аналоговый сигнал, пропорциональный измеренной влажности, что позволяет интегрировать влагомер «Фауна-ПМДР1» в системы автоматического регулирования технологических процессов.
Интерфейс RS485–USB обеспечивает передачу данных на персональный компьютер, а специализированное программное обеспечение позволяет регистрировать измеренные значения влажности и температуры, вести архив результатов, анализировать изменения параметров материала и использовать накопленную информацию для технологического контроля. Благодаря этому оператор получает удобный инструмент для документирования процессов сушки, хранения и переработки продукции.
Погружной датчик устанавливается непосредственно в зоне прохождения материала и выполняет непрерывные измерения без необходимости периодического отбора проб. Такое исполнение обеспечивает постоянный контроль параметров зерновой массы, позволяет оперативно выявлять изменения влажности и принимать решения по корректировке технологического процесса. Использование одного измерительного канала делает прибор удобным решением для локального контроля наиболее важных участков производственной линии.
Влагомер «Фауна-ПМДР1» применяется для непрерывного контроля влажности и температуры зерновых и масличных культур на различных этапах технологического процесса. Прибор используется в зерноуборочных комбайнах, зерносушильных комплексах различных типов, на элеваторах, зерноперерабатывающих предприятиях и предприятиях пищевой промышленности.
| Характеристики | Значения |
|---|---|
| Одновременное измерение влажности и температуры в независимых каналах | 1 (до четырех) |
| Разрешающая способность измерений влажности | 0,1 |
| Диапазоны измерений влажности зерновых и масличных культур | (см. градуировки). |
| Пределы основной абсолютной погрешности измерений влажности | + 1,5 %. |
| Разрешающая способность измерений температуры | 1,0 °С. |
| Диапазон измерений температуры | от 0 до 100 °С. |
| Пределы основной абсолютной погрешности измерений температуры | ± 1,0 °С. |
| Пределы дополнительной абсолютной погрешности измерений влажности от изменения температуры на 10 °С от основной (20 ± 2) °С |
± 0,5 %. |
| Аналоговый выход на сопротивление нагрузки не мене 1,0 кОм, пропорциональный измеренной влажности по одному из четырех каналов (см. приложение 1). | 0 -1,0 В. |
| Преобразователь интерфейса для связи с ПК | RS485 в USB. |
| Интервал регистрации результатов измерений | 1,3,5,10 мин. |
| Продолжительность записи результатов измерений в один файл | от 1 до 8 ч. |
| Графическое отображение результатов измерений в реальном времени на экране ПК | в течение последнего часа. |
| Рабочая температура: | |
| датчиков | от 5 до 80 °С; |
| блока индикации и управления (БИУ) | от 5 до 50 °С. |
| Ручная коррекция показаний влажности с шагом 0,2 % | ± 8,0 %. |
| Электропитание от сети переменного тока напряжением | (220 ± 22) В. |
| Потребляемая мощность | 5 В·А. |
| Время установления рабочего режима | 15 мин. |
| Режим работы | непрерывный. |
| Габаритные размеры: | |
| датчика погружного: | |
| базового | 420х 65 х 80 мм; |
| короткого | 230х 70 х 73 мм; |
| блока индикации и управления (БИУ) | 185х124х 64мм; |
| расширителя входа | 110х 100х 50 мм; |
| преобразователя интерфейса RS485 в USB | 107х 49 х 25 мм. |
| Масса: | |
| датчика погружного: | |
| базового | не более 650 г; |
| короткого | не более 500 г. |
| блока индикации и управления (БИУ) | не более 455 г; |
| расширителя входа | не более 460 г; |
| преобразователя интерфейса RS485 в USB | не более 50 г. |
| Длина соединительного кабеля | не менее 10 м. |
| Длина кабеля преобразователя интерфейса RS485 в USB | не более 10 м. |
| Длина кабеля расширителя входа | не менее 10 м. |
| Средняя наработка на отказ | не мене 25000 ч. |
| Полный средний срок службы | не менее 12 лет. |
| Культура | Диапазон измерения влажности | |||
| min | max | |||
| % | В | % | В | |
| Пшеница | 8 | 0,11 | 20 | 0,77 |
| Ячмень | 10 | 0,22 | 22 | 0,88 |
| Рожь | 9 | 0,16 | 21 | 0,82 |
| Овес | 12 | 0,33 | 24 | 1,00 |
| Гречиха | 8 | 0,11 | 20 | 0,77 |
| Подсолнечник | 7 | 0,05 | 18 | 0,66 |
| Рапс | 8 | 0,11 | 20 | 0,77 |
| Соя | 9 | 0,16 | 21 | 0,82 |
| Лен (долгунец) | 7 | 0,05 | 17,5 | 0,63 |
| Лен (масличный) | 6 | 0 | 16 | 0,55 |
| Кукуруза | 9,2 | 0,18 | 23,4 | 0,96 |
| Рис | 10 | 0,22 | 20 | 0,77 |
| Шкала, УЕ | 6 | 0 | 24 | 1 |
Вся документация и сертификаты высылается отдельно по запросу.
