Влагомер «Фауна-ПМД3» предназначен для непрерывного измерения влажности и температуры зерновых и масличных культур непосредственно в потоке материала. Прибор применяется в технологических процессах, где необходим постоянный контроль параметров сырья без остановки транспортировки, сушки или переработки. Непрерывное получение данных позволяет своевременно корректировать режимы обработки и поддерживать стабильное качество продукции.
В основе работы влагомер «Фауна-ПМД3» лежит диэлькометрический (ёмкостный) метод измерения влажности. Содержание влаги изменяет диэлектрические свойства материала, которые регистрируются чувствительным элементом датчика. Полученные данные обрабатываются встроенным микропроцессором, обеспечивающим быстрое получение результатов и стабильность измерений при непрерывной работе. Такой метод широко применяется в современных поточных влагомерах благодаря высокой скорости контроля и возможности автоматизации технологических процессов.

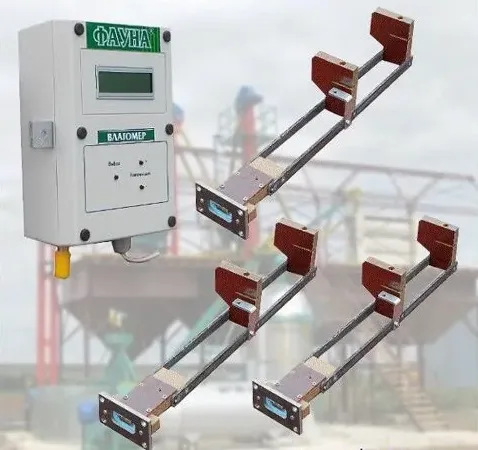

Влагомер «Фауна-ПМД3» поддерживает работу с 3 измерительными каналами. Конструктивно прибор включает датчики погружного типа, расширитель входа и блок индикации и управления (БИУ), соединённые кабелями. Расширитель обеспечивает подключение всех датчиков к единому блоку управления, позволяя одновременно контролировать влажность в нескольких точках технологической линии.
Датчики погружного типа устанавливаются непосредственно в поток материала и обеспечивают непрерывное измерение влажности без необходимости отбора проб.
Микропроцессорная система отображает на дисплее значения влажности, температуры и выбранной зерновой или масличной культуры по каждому каналу. Пользователь может выбрать контролируемую культуру, а встроенная автоматическая термокомпенсация снижает влияние температуры материала на результаты измерений. При необходимости предусмотрена ручная коррекция показаний, позволяющая учитывать особенности конкретного технологического процесса.
Дополнительно влагомер «Фауна-ПМД3» формирует аналоговый сигнал, пропорциональный влажности выбранного датчика. Аналоговый выход обеспечивает подключение прибора к системам автоматизации и автоматического регулирования процесса сушки, позволяя использовать результаты измерений для управления технологическим оборудованием.
Влагомер применяется на зерносушильных комплексах, элеваторах, зерноперерабатывающих предприятиях, комбикормовых заводах, маслоперерабатывающих производствах, зерноочистительных линиях и приёмных пунктах сельскохозяйственной продукции. Прибор используется для непрерывного контроля влажности зерновых и масличных культур при транспортировке, хранении, переработке и сушке, а благодаря аналоговому выходу может интегрироваться в автоматизированные системы управления технологическими процессами.
| Характеристики | Значения |
|---|---|
| Одновременное измерение влажности и температуры в независимых каналах — |
3 (до четырех). |
| Разрешающая способность измерений влажности — | 0,1 %. |
| Диапазоны измерений влажности зерновых культур — | см. градуировки |
| Пределы основной абсолютной погрешности измерений влажности — |
+ 1,5 %. |
| Разрешающая способность измерений температуры — | 1,0 °С |
| Диапазон измерений температуры — | от 0 до 100 °С. |
| Пределы основной абсолютной погрешности измерений температуры — | ± 1,0 °С. |
| Пределы дополнительной абсолютной погрешности измерений влажности от изменения температуры на 10 °С от основной (20 ± 2) °С — |
± 0,5 %. |
| Аналоговый выход на сопротивлении нагрузки не мене 1,0 кОм, пропорциональный диапазону измерений влажности по одному (из четырех) каналу — |
0 -1,0 В. |
| Рабочая температура: | |
| датчиков — | от 5 до 80 °С; |
| блока индикаторного — | от 5 до 50 °С. |
| Ручная коррекция показаний влажности с шагом 0,2 % — | + 8,0 %. |
| Питание от сети переменного тока напряжением (220 ± 22) В, частотой (50 ± 1) Гц, потребляемая мощность — | 5 В·А. |
| Время установления рабочего режима — | 15 мин. |
| Режим работы — | непрерывный. |
| Габаритные размеры: | |
| датчика погружного — | 420х 65 х 80 мм; |
| блока индикаторного — | 185х 124 х 64 мм. |
| Масса: | |
| датчика погружного — | 480 г; |
| блока индикаторного — | 455 г. |
| Длина соединительного кабеля — | не менее 10 м. |
| Средняя наработка на отказ — | не мене 25000 ч. |
| Полный средний срок службы — | не менее 12 лет. |
| Культура | Диапазон измерения влажности | |||
| min | max | |||
| % | В | % | В | |
| Пшеница | 8 | 0,11 | 20 | 0,77 |
| Ячмень | 10 | 0,22 | 22 | 0,88 |
| Рожь | 9 | 0,16 | 21 | 0,82 |
| Овес | 12 | 0,33 | 24 | 1,00 |
| Гречиха | 8 | 0,11 | 20 | 0,77 |
| Подсолнечник | 7 | 0,05 | 18 | 0,66 |
| Рапс | 8 | 0,11 | 20 | 0,77 |
| Соя | 9 | 0,16 | 21 | 0,82 |
| Лен (долгунец) | 7 | 0,05 | 17,5 | 0,63 |
| Лен (масличный) | 6 | 0 | 16 | 0,55 |
| Кукуруза | 9,2 | 0,18 | 23,4 | 0,96 |
| Рис | 10 | 0,22 | 20 | 0,77 |
| Шкала, УЕ | 6 | 0 | 24 | 1 |
