Влагомер поточный «Фауна-ПМДР3» с датчиками просыпного типа предназначен для непрерывного измерения влажности и температуры зерновых и масличных культур непосредственно в процессе их транспортировки, сушки, хранения и переработки. Прибор одновременно контролирует параметры материала в трёх независимых точках измерения, что позволяет получать более полную картину технологического процесса, своевременно выявлять отклонения и принимать решения по корректировке режимов обработки сырья.
Влагомер "Фауна-ПМДР3" реализует диэлькометрический (ёмкостный) метод измерения влажности, основанный на изменении диэлектрических свойств материала при изменении содержания влаги. Сигналы, поступающие от датчиков, обрабатываются микропроцессорным блоком, после чего результаты выводятся на дисплей и могут использоваться для автоматизации технологических процессов. Такой способ измерения обеспечивает высокую повторяемость результатов и подходит для непрерывной работы в условиях промышленной эксплуатации.

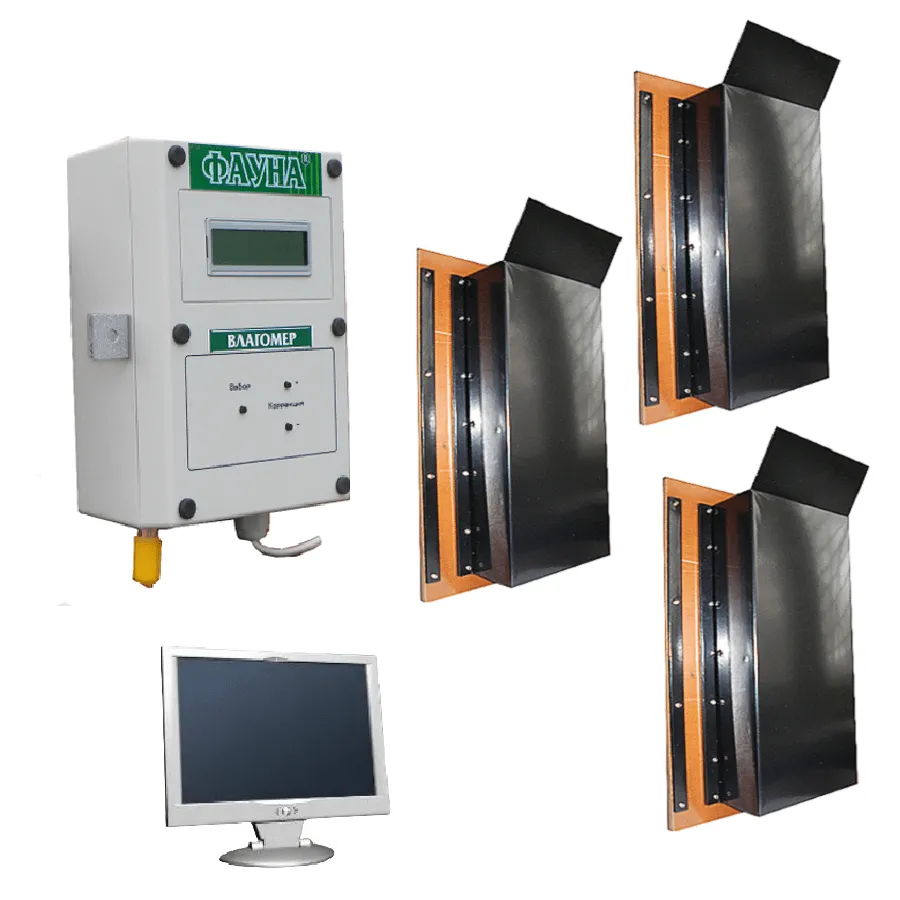

Конструктивно влагомер "Фауна-ПМДР3" включает 3 датчика просыпного типа, блок индикации и управления, расширитель входов и соединительные кабели. Каждый датчик устанавливается непосредственно в месте прохождения непрерывного потока зернового или масличного материала. При прохождении продукта через измерительную зону датчик непрерывно определяет влажность и температуру без необходимости ручного отбора проб или остановки технологической линии.
Использование трёх датчиков позволяет одновременно контролировать различные участки технологического процесса. Такое решение особенно эффективно при сушке зерна, когда необходимо оценивать изменение влажности на разных этапах обработки, сравнивать показатели между отдельными зонами оборудования или контролировать состояние материала до и после технологических операций. Многоточечный контроль повышает информативность измерений и помогает быстрее обнаруживать неравномерность сушки или другие изменения технологического режима.
Блок индикации отображает значения влажности, температуры и выбранной культуры отдельно для каждого измерительного канала. Пользователь может выбирать необходимую культуру из памяти прибора, использовать автоматическую температурную компенсацию результатов измерений и выполнять ручную корректировку показаний для учёта особенностей конкретных условий эксплуатации. Дополнительно влагомер "Фауна-ПМДР3" формирует аналоговый сигнал, пропорциональный влажности выбранного измерительного канала, что обеспечивает интеграцию оборудования в системы автоматического контроля, регистрации и регулирования технологических процессов.
Для обмена данными с персональным компьютером предусмотрен интерфейс RS485–USB. Программное обеспечение позволяет регистрировать измеренные значения влажности и температуры по каждому датчику, сохранять результаты в архиве, отображать их в цифровом и графическом виде, а также использовать накопленные данные для анализа эффективности технологических процессов, формирования отчётов и документирования результатов контроля.
Влагомер «Фауна-ПМДР3» используется на объектах агропромышленного комплекса и пищевой промышленности для непрерывного контроля влажности и температуры зерновых и масличных культур. Прибор применяется в зерноуборочных комбайнах, зерносушилках, на элеваторах и зерноперерабатывающих предприятиях на этапах уборки, транспортировки, сушки, хранения и переработки сырья.
| Характеристики | Значения |
|---|---|
| Одновременное измерение влажности и температуры в независимых каналах | 3 (до четырех) |
| Разрешающая способность измерений влажности | 0,1 |
| Диапазоны измерений влажности зерновых и масличных культур | (см. градуировки). |
| Пределы основной абсолютной погрешности измерений влажности | + 1,5 %. |
| Разрешающая способность измерений температуры | 1,0 °С. |
| Диапазон измерений температуры | от 0 до 100 °С. |
| Пределы основной абсолютной погрешности измерений температуры | ± 1,0 °С. |
| Пределы дополнительной абсолютной погрешности измерений влажности от изменения температуры на 10 °С от основной (20 ± 2) °С |
± 0,5 %. |
| Аналоговый выход на сопротивление нагрузки не мене 1,0 кОм, пропорциональный измеренной влажности по одному из четырех каналов (см. приложение 1). | 0 -1,0 В. |
| Преобразователь интерфейса для связи с ПК | RS485 в USB. |
| Интервал регистрации результатов измерений | 1,3,5,10 мин. |
| Продолжительность записи результатов измерений в один файл | от 1 до 8 ч. |
| Графическое отображение результатов измерений в реальном времени на экране ПК | в течение последнего часа. |
| Рабочая температура: | |
| датчиков | от 5 до 80 °С; |
| блока индикации и управления (БИУ) | от 5 до 50 °С. |
| Ручная коррекция показаний влажности с шагом 0,2 % | ± 8,0 %. |
| Электропитание от сети переменного тока напряжением | (220 ± 22) В. |
| Потребляемая мощность | 5 В·А. |
| Время установления рабочего режима | 15 мин. |
| Режим работы | непрерывный. |
| Габаритные размеры: | |
| датчика просыпного | 170х285х100 мм; |
| блока индикации и управления (БИУ) | 185х124х 64мм; |
| расширителя входа | 110х 100х 50 мм; |
| преобразователя интерфейса RS485 в USB | 107х 49 х 25 мм. |
| Масса: | |
| датчика просыпного | не более 1100 г; |
| блока индикации и управления (БИУ) | не более 455 г; |
| расширителя входа | не более 460 г; |
| преобразователя интерфейса RS485 в USB | не более 50 г. |
| Длина соединительного кабеля | не менее 10 м. |
| Длина кабеля преобразователя интерфейса RS485 в USB | не более 10 м. |
| Длина кабеля расширителя входа | не менее 10 м. |
| Средняя наработка на отказ | не мене 25000 ч. |
| Полный средний срок службы | не менее 12 лет. |
| Культура | Диапазон измерения влажности | |||
| min | max | |||
| % | В | % | В | |
| Пшеница | 8,00 | 0,11 | 24,00 | 1,00 |
| Ячмень | 11,00 | 0,27 | 24,00 | 1,00 |
| Рожь | 10,00 | 0,22 | 24,00 | 1,00 |
| Овес | 12,50 | 0,36 | 24,00 | 1,00 |
| Гречиха | 9,00 | 0,16 | 24,00 | 1,00 |
| Подсолнечник | 7,50 | 0,08 | 19,00 | 0,71 |
| Рапс | 8,00 | 0,11 | 21,00 | 0,82 |
| Соя | 10,00 | 0,22 | 21,00 | 0,82 |
| Лен | 7,00 | 0,05 | 15,50 | 0,52 |
| Рис | 9,00 | 0,16 | 21,00 | 0,83 |
| Горох | 12,00 | 0,33 | 24,00 | 1,00 |
| Кукуруза | 13,00 | 0,38 | 24,00 | 1,00 |
| Шкала | 6,00 | 0,00 | 24,00 | 1,00 |
Вся документация и сертификаты высылается отдельно по запросу.
