Влагомер поточный "Фауна-ПМДР2" с датчиками просыпного типа предназначен для непрерывного измерения влажности и температуры зерновых и масличных культур одновременно в двух контрольных точках технологического процесса. Прибор применяется на предприятиях агропромышленного комплекса и пищевой промышленности, где требуется постоянный контроль состояния сырья без остановки производственной линии и отбора проб. Использование двух независимых измерительных каналов позволяет оценивать изменение параметров материала на разных этапах обработки, своевременно выявлять отклонения и повышать эффективность управления технологическим процессом.
В основе работы влагомера "Фауна-ПМДР2" лежит диэлькометрический (ёмкостный) метод измерения влажности. При изменении содержания влаги изменяются диэлектрические свойства контролируемого материала, которые регистрируются чувствительными элементами датчиков. Полученные данные обрабатываются микропроцессорной системой, после чего на дисплей выводятся значения влажности, температуры и информация о выбранной культуре. Прибор поддерживает автоматическую температурную компенсацию результатов измерений, что повышает достоверность контроля при изменении температуры продукта, а также позволяет выполнять ручную корректировку показаний при необходимости адаптации к условиям эксплуатации.

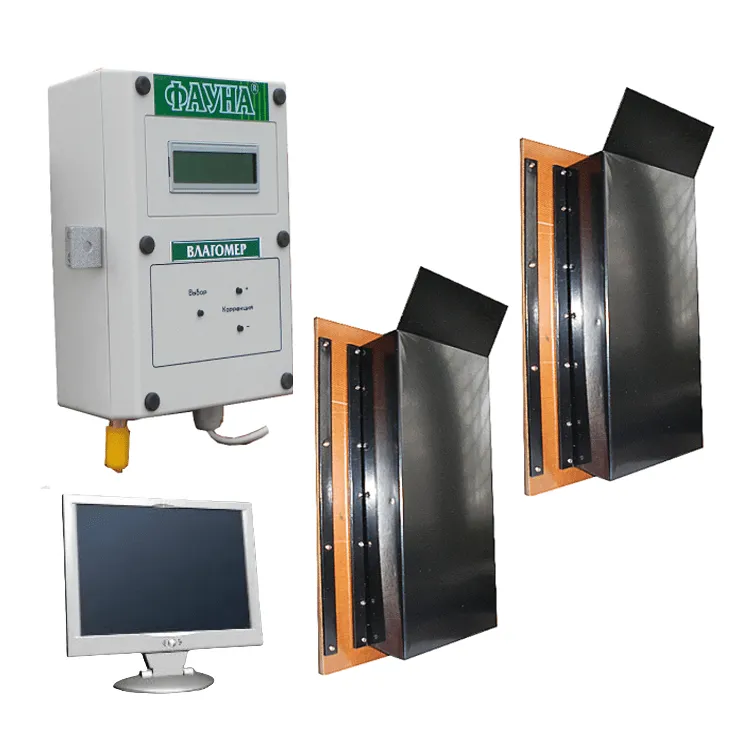

Конструктивно влагомер "Фауна-ПМДР2" включает 2 датчика просыпного типа, блок индикации и управления, расширитель входов и соединительные кабели. Дополнительно предусмотрен интерфейс RS485–USB для подключения к персональному компьютеру и передачи измерительной информации. Такое исполнение обеспечивает удобную интеграцию прибора в существующие технологические линии и системы автоматизированного управления.
Датчики просыпного типа устанавливаются непосредственно в местах прохождения непрерывного потока зерновых или масличных культур, благодаря чему материал проходит через измерительную зону без изменения технологического процесса. Такой способ контроля исключает необходимость периодического отбора проб, обеспечивает стабильные условия измерений и позволяет непрерывно получать информацию о состоянии продукта.
спользование двух датчиков даёт возможность одновременно контролировать влажность и температуру в разных точках линии, сравнивать параметры материала до и после отдельных технологических операций, контролировать равномерность сушки и оперативно выявлять изменения, способные повлиять на качество готовой продукции.
Блок индикации и управления отображает результаты измерений по каждому каналу отдельно. Пользователь может выбирать необходимую культуру из памяти прибора, использовать автоматическую термокомпенсацию и выполнять корректировку результатов измерений. Благодаря этому влагомер "Фауна-ПМДР2" легко адаптируется к различным условиям эксплуатации и особенностям перерабатываемого сырья.
Программное обеспечение обеспечивает обмен данными с персональным компьютером через интерфейс RS485–USB. Измеренные значения автоматически регистрируются, сохраняются в архиве и отображаются как в цифровом, так и в графическом виде. Накопленная информация может использоваться для анализа технологического процесса, контроля стабильности работы оборудования, формирования отчётов и документирования результатов измерений. Архивирование данных облегчает поиск причин отклонений и позволяет оценивать эффективность изменения технологических режимов.
Дополнительной возможностью влагомера "Фауна-ПМДР2" является формирование аналогового сигнала, пропорционального влажности выбранного измерительного канала. Аналоговый выход позволяет подключать оборудование к системам автоматического контроля и автоматического регулирования процессов сушки, обеспечивая использование результатов измерений в составе комплексных систем управления производством.
Влагомер "Фауна-ПМДР2" применяется для непрерывного контроля влажности и температуры зерновых и масличных культур в процессе уборки, сушки, хранения, транспортировки и переработки. Прибор используется в зерноуборочных комбайнах, зерносушилках различных типов, на элеваторах, зерноперерабатывающих предприятиях и объектах пищевой промышленности.
| Характеристики | Значения |
|---|---|
| Одновременное измерение влажности и температуры в независимых каналах | 2 (до четырех) |
| Разрешающая способность измерений влажности | 0,1 |
| Диапазоны измерений влажности зерновых и масличных культур | (см. градуировки). |
| Пределы основной абсолютной погрешности измерений влажности | + 1,5 %. |
| Разрешающая способность измерений температуры | 1,0 °С. |
| Диапазон измерений температуры | от 0 до 100 °С. |
| Пределы основной абсолютной погрешности измерений температуры | ± 1,0 °С. |
| Пределы дополнительной абсолютной погрешности измерений влажности от изменения температуры на 10 °С от основной (20 ± 2) °С |
± 0,5 %. |
| Аналоговый выход на сопротивление нагрузки не мене 1,0 кОм, пропорциональный измеренной влажности по одному из четырех каналов (см. приложение 1). | 0 -1,0 В. |
| Преобразователь интерфейса для связи с ПК | RS485 в USB. |
| Интервал регистрации результатов измерений | 1,3,5,10 мин. |
| Продолжительность записи результатов измерений в один файл | от 1 до 8 ч. |
| Графическое отображение результатов измерений в реальном времени на экране ПК | в течение последнего часа. |
| Рабочая температура: | |
| датчиков | от 5 до 80 °С; |
| блока индикации и управления (БИУ) | от 5 до 50 °С. |
| Ручная коррекция показаний влажности с шагом 0,2 % | ± 8,0 %. |
| Электропитание от сети переменного тока напряжением | (220 ± 22) В. |
| Потребляемая мощность | 5 В·А. |
| Время установления рабочего режима | 15 мин. |
| Режим работы | непрерывный. |
| Габаритные размеры: | |
| датчика просыпного | 170х285х100 мм; |
| блока индикации и управления (БИУ) | 185х124х 64мм; |
| расширителя входа | 110х 100х 50 мм; |
| преобразователя интерфейса RS485 в USB | 107х 49 х 25 мм. |
| Масса: | |
| датчика просыпного | не более 1100 г; |
| блока индикации и управления (БИУ) | не более 455 г; |
| расширителя входа | не более 460 г; |
| преобразователя интерфейса RS485 в USB | не более 50 г. |
| Длина соединительного кабеля | не менее 10 м. |
| Длина кабеля преобразователя интерфейса RS485 в USB | не более 10 м. |
| Длина кабеля расширителя входа | не менее 10 м. |
| Средняя наработка на отказ | не мене 25000 ч. |
| Полный средний срок службы | не менее 12 лет. |
| Культура | Диапазон измерения влажности | |||
| min | max | |||
| % | В | % | В | |
| Пшеница | 8,00 | 0,11 | 24,00 | 1,00 |
| Ячмень | 11,00 | 0,27 | 24,00 | 1,00 |
| Рожь | 10,00 | 0,22 | 24,00 | 1,00 |
| Овес | 12,50 | 0,36 | 24,00 | 1,00 |
| Гречиха | 9,00 | 0,16 | 24,00 | 1,00 |
| Подсолнечник | 7,50 | 0,08 | 19,00 | 0,71 |
| Рапс | 8,00 | 0,11 | 21,00 | 0,82 |
| Соя | 10,00 | 0,22 | 21,00 | 0,82 |
| Лен | 7,00 | 0,05 | 15,50 | 0,52 |
| Рис | 9,00 | 0,16 | 21,00 | 0,83 |
| Горох | 12,00 | 0,33 | 24,00 | 1,00 |
| Кукуруза | 13,00 | 0,38 | 24,00 | 1,00 |
| Шкала | 6,00 | 0,00 | 24,00 | 1,00 |
Вся документация и сертификаты высылается отдельно по запросу.
