Влагомер «Фауна-ПМД4» с датчиками погружного типа — современный микропроцессорный прибор для непрерывного контроля влажности зерновых и масличных культур в технологическом потоке. Устройство реализует высокоточный диэлькометрический (ёмкостной) метод измерения, позволяющий оперативно получать достоверные данные о состоянии продукции во время транспортировки, переработки, сушки и хранения. Применение прибора способствует повышению качества готовой продукции, снижению энергозатрат и предотвращению потерь, связанных с пересушиванием или недостаточной сушкой зерна.

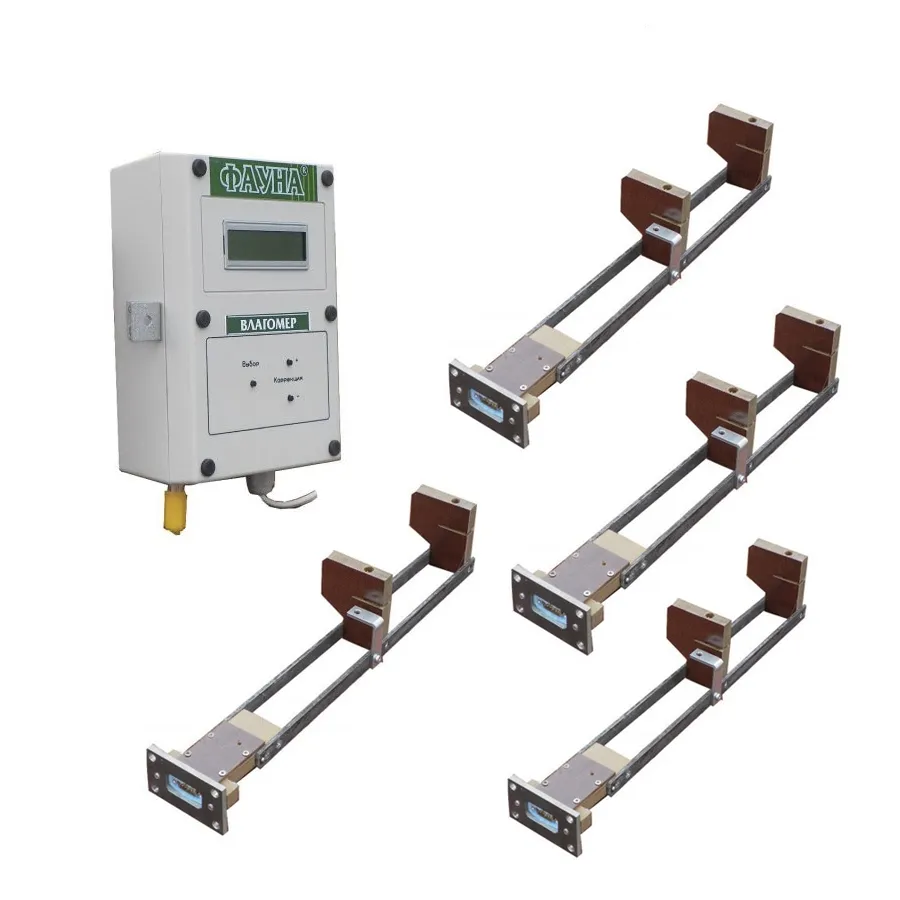

Конструкция влагомера «Фауна-ПМД4» включает блок индикации и управления (БИУ), расширитель входа и до 4 датчиков погружного типа, соединённых кабелями. Каждый датчик выполнен в виде двух параллельных металлических пластин, образующих измерительный конденсатор. Изменение электрической ёмкости напрямую связано с изменением влажности контролируемого материала. Измерительный блок датчика преобразует полученные значения в цифровой сигнал, который передается в БИУ для обработки и отображения результатов.
Микропроцессорная система обеспечивает быстрый анализ измерений и вывод на дисплей текущих значений влажности, температуры и выбранной культуры по каждому подключенному каналу. Для повышения точности измерений влагомер «Фауна-ПМД4» оснащен автоматической термокомпенсацией, компенсирующей влияние температуры материала, а также функцией ручной коррекции результатов с учетом особенностей технологического процесса и внешних факторов.
Удобное управление осуществляется с помощью информативного дисплея и кнопок выбора режима и корректировки параметров. Пользователь может легко выбирать контролируемую культуру, изменять настройки и контролировать показания в режиме реального времени. Дополнительным преимуществом является наличие аналогового выходного сигнала, пропорционального измеряемой влажности выбранного датчика. Это позволяет интегрировать влагомер «Фауна-ПМД4» в автоматизированные системы управления сушильными комплексами, транспортными линиями и другим технологическим оборудованием.
Влагомер «Фауна-ПМД4» с датчиками погружного типа широко применяется на элеваторах, зерноперерабатывающих предприятиях, комбикормовых заводах, зерносушильных комплексах, маслоэкстракционных производствах, сельскохозяйственных предприятиях, семенных заводах, пунктах приема и хранения зерна. Прибор эффективно используется для контроля влажности пшеницы, ячменя, кукурузы, ржи, овса, подсолнечника, сои, рапса и других зерновых и масличных культур в потоке.
| Характеристики | Значения |
|---|---|
| Одновременное измерение влажности и температуры в независимых каналах |
4 (до четырех). |
| Разрешающая способность измерений влажности | 0,1 %. |
| Диапазоны измерений влажности зерновых культур | см. градуировки |
| Пределы основной абсолютной погрешности измерений влажности |
+ 1,5 %. |
| Разрешающая способность измерений температуры | 1,0 °С |
| Диапазон измерений температуры | от 0 до 100 °С. |
| Пределы основной абсолютной погрешности измерений температуры | ± 1,0 °С. |
| Пределы дополнительной абсолютной погрешности измерений влажности от изменения температуры на 10 °С от основной (20 ± 2) °С |
± 0,5 %. |
| Аналоговый выход на сопротивлении нагрузки не мене 1,0 кОм, пропорциональный диапазону измерений влажности по одному (из четырех) каналу |
0 -1,0 В. |
| Рабочая температура: | |
| датчиков | от 5 до 80 °С; |
| блока индикаторного | от 5 до 50 °С. |
| Ручная коррекция показаний влажности с шагом 0,2 % | + 8,0 %. |
| Питание от сети переменного тока напряжением (220 ± 22) В, частотой (50 ± 1) Гц, потребляемая мощность | 5 В·А. |
| Время установления рабочего режима | 15 мин. |
| Режим работы | непрерывный. |
| Габаритные размеры: | |
| датчика погружного | 420х 65 х 80 мм; |
| блока индикаторного | 185х 124 х 64 мм. |
| Масса: | |
| датчика погружного | 480 г; |
| блока индикаторного | 455 г. |
| Длина соединительного кабеля | не менее 10 м. |
| Средняя наработка на отказ | не мене 25000 ч. |
| Полный средний срок службы | не менее 12 лет. |
| Культура | Диапазон измерения влажности | |||
| min | max | |||
| % | В | % | В | |
| Пшеница | 8 | 0,11 | 20 | 0,77 |
| Ячмень | 10 | 0,22 | 22 | 0,88 |
| Рожь | 9 | 0,16 | 21 | 0,82 |
| Овес | 12 | 0,33 | 24 | 1,00 |
| Гречиха | 8 | 0,11 | 20 | 0,77 |
| Подсолнечник | 7 | 0,05 | 18 | 0,66 |
| Рапс | 8 | 0,11 | 20 | 0,77 |
| Соя | 9 | 0,16 | 21 | 0,82 |
| Лен (долгунец) | 7 | 0,05 | 17,5 | 0,63 |
| Лен (масличный) | 6 | 0 | 16 | 0,55 |
| Кукуруза | 9,2 | 0,18 | 23,4 | 0,96 |
| Рис | 10 | 0,22 | 20 | 0,77 |
| Шкала, УЕ | 6 | 0 | 24 | 1 |
Вся документация и сертификаты высылается отдельно по запросу.
