Влагомер поточный "Фауна-ПМДР4" с датчиками просыпного типа предназначен для непрерывного измерения влажности и температуры зерновых и масличных культур непосредственно в технологическом потоке. Прибор обеспечивает одновременный контроль параметров материала в четырёх независимых точках, что позволяет оценивать состояние продукции на различных этапах транспортировки, сушки, хранения и переработки без отбора проб и остановки технологического процесса.
Использование нескольких измерительных каналов значительно расширяет возможности производственного контроля. Одновременное получение данных с 4 датчиков помогает сравнивать показатели на разных участках технологической линии, своевременно выявлять отклонения, контролировать равномерность сушки и принимать решения по корректировке технологических режимов. Благодаря этому снижается вероятность пересушивания или недостаточной сушки зерна, уменьшаются потери продукции и повышается стабильность качества готового сырья.
В основе работы влагомера "Фауна-ПМДР4" лежит диэлькометрический (ёмкостный) метод определения влажности. Изменение содержания влаги приводит к изменению диэлектрических свойств материала, которые регистрируются чувствительными элементами датчиков. Полученная информация обрабатывается встроенным микропроцессором с учётом температурной компенсации, что обеспечивает получение достоверных результатов в различных условиях эксплуатации.

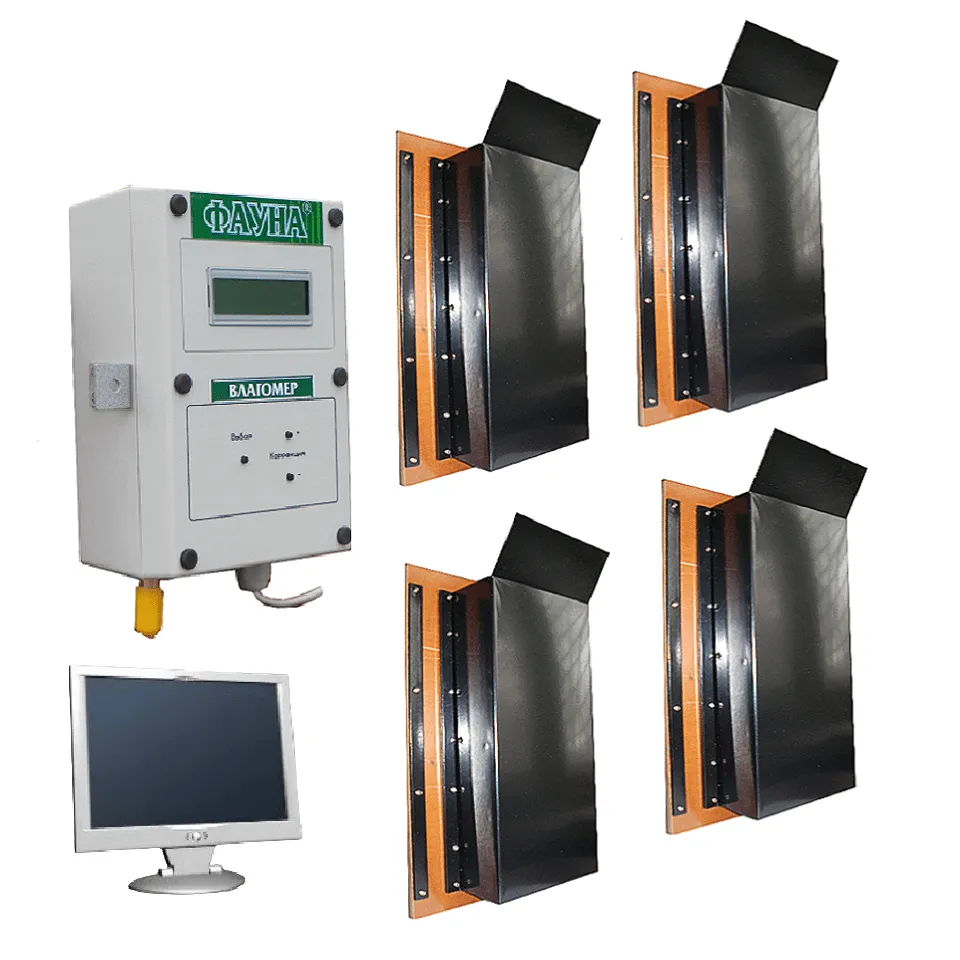

Влагомер "Фауна-ПМДР4" рассчитан на работу с четырьмя датчиками просыпного типа. В состав системы входят датчики, блок индикации и управления, расширитель входов, соединительные кабели и программное обеспечение для работы с персональным компьютером.
Датчики просыпного типа устанавливаются непосредственно в местах прохождения непрерывного потока зерновых или масличных культур. Материал свободно проходит через измерительную зону, благодаря чему контроль осуществляется без нарушения технологического процесса. Такое конструктивное решение обеспечивает стабильность измерений, быстрое получение информации и возможность непрерывного наблюдения за изменением влажности и температуры при промышленной эксплуатации.
Блок индикации отображает значения влажности, температуры и выбранной культуры отдельно по каждому измерительному каналу. Пользователь может выбирать необходимую культуру из памяти прибора, использовать автоматическую температурную компенсацию результатов измерений и при необходимости выполнять ручную корректировку показаний для учёта особенностей эксплуатации.
Передача данных на персональный компьютер осуществляется через интерфейс RS485–USB. Программное обеспечение обеспечивает регистрацию результатов измерений, их архивирование, отображение в цифровом и графическом виде, а также последующий анализ накопленной информации. Это позволяет вести документирование технологических процессов, контролировать изменение параметров материала и использовать архивные данные для оценки эффективности работы оборудования.
Дополнительно влагомер "Фауна-ПМДР4" формирует аналоговый сигнал, пропорциональный влажности выбранного измерительного канала. Аналоговый выход позволяет интегрировать оборудование в автоматизированные системы контроля, регистрации и регулирования технологических процессов, обеспечивая взаимодействие влагомера с исполнительными устройствами и средствами промышленной автоматизации.
Влагомер "Фауна-ПМДР4" применяется на объектах агропромышленного комплекса и предприятиях пищевой промышленности для непрерывного контроля влажности и температуры зерновых и масличных культур. Прибор используется в зерноуборочных комбайнах, зерносушилках различных типов, на элеваторах, зернохранилищах и зерноперерабатывающих предприятиях при транспортировке, сушке, хранении и переработке продукции.
| Характеристики | Значения |
|---|---|
| Одновременное измерение влажности и температуры в независимых каналах | 4 (до четырех) |
| Разрешающая способность измерений влажности | 0,1 |
| Диапазоны измерений влажности зерновых и масличных культур | (см. градуировки). |
| Пределы основной абсолютной погрешности измерений влажности | + 1,5 %. |
| Разрешающая способность измерений температуры | 1,0 °С. |
| Диапазон измерений температуры | от 0 до 100 °С. |
| Пределы основной абсолютной погрешности измерений температуры | ± 1,0 °С. |
| Пределы дополнительной абсолютной погрешности измерений влажности от изменения температуры на 10 °С от основной (20 ± 2) °С |
± 0,5 %. |
| Аналоговый выход на сопротивление нагрузки не мене 1,0 кОм, пропорциональный измеренной влажности по одному из четырех каналов (см. приложение 1). | 0 -1,0 В. |
| Преобразователь интерфейса для связи с ПК | RS485 в USB. |
| Интервал регистрации результатов измерений | 1,3,5,10 мин. |
| Продолжительность записи результатов измерений в один файл | от 1 до 8 ч. |
| Графическое отображение результатов измерений в реальном времени на экране ПК | в течение последнего часа. |
| Рабочая температура: | |
| датчиков | от 5 до 80 °С; |
| блока индикации и управления (БИУ) | от 5 до 50 °С. |
| Ручная коррекция показаний влажности с шагом 0,2 % | ± 8,0 %. |
| Электропитание от сети переменного тока напряжением | (220 ± 22) В. |
| Потребляемая мощность | 5 В·А. |
| Время установления рабочего режима | 15 мин. |
| Режим работы | непрерывный. |
| Габаритные размеры: | |
| датчика просыпного | 170х285х100 мм; |
| блока индикации и управления (БИУ) | 185х124х 64мм; |
| расширителя входа | 110х 100х 50 мм; |
| преобразователя интерфейса RS485 в USB | 107х 49 х 25 мм. |
| Масса: | |
| датчика просыпного | не более 1100 г; |
| блока индикации и управления (БИУ) | не более 455 г; |
| расширителя входа | не более 460 г; |
| преобразователя интерфейса RS485 в USB | не более 50 г. |
| Длина соединительного кабеля | не менее 10 м. |
| Длина кабеля преобразователя интерфейса RS485 в USB | не более 10 м. |
| Длина кабеля расширителя входа | не менее 10 м. |
| Средняя наработка на отказ | не мене 25000 ч. |
| Полный средний срок службы | не менее 12 лет. |
| Культура | Диапазон измерения влажности | |||
| min | max | |||
| % | В | % | В | |
| Пшеница | 8,00 | 0,11 | 24,00 | 1,00 |
| Ячмень | 11,00 | 0,27 | 24,00 | 1,00 |
| Рожь | 10,00 | 0,22 | 24,00 | 1,00 |
| Овес | 12,50 | 0,36 | 24,00 | 1,00 |
| Гречиха | 9,00 | 0,16 | 24,00 | 1,00 |
| Подсолнечник | 7,50 | 0,08 | 19,00 | 0,71 |
| Рапс | 8,00 | 0,11 | 21,00 | 0,82 |
| Соя | 10,00 | 0,22 | 21,00 | 0,82 |
| Лен | 7,00 | 0,05 | 15,50 | 0,52 |
| Рис | 9,00 | 0,16 | 21,00 | 0,83 |
| Горох | 12,00 | 0,33 | 24,00 | 1,00 |
| Кукуруза | 13,00 | 0,38 | 24,00 | 1,00 |
| Шкала | 6,00 | 0,00 | 24,00 | 1,00 |
Вся документация и сертификаты высылается отдельно по запросу.
