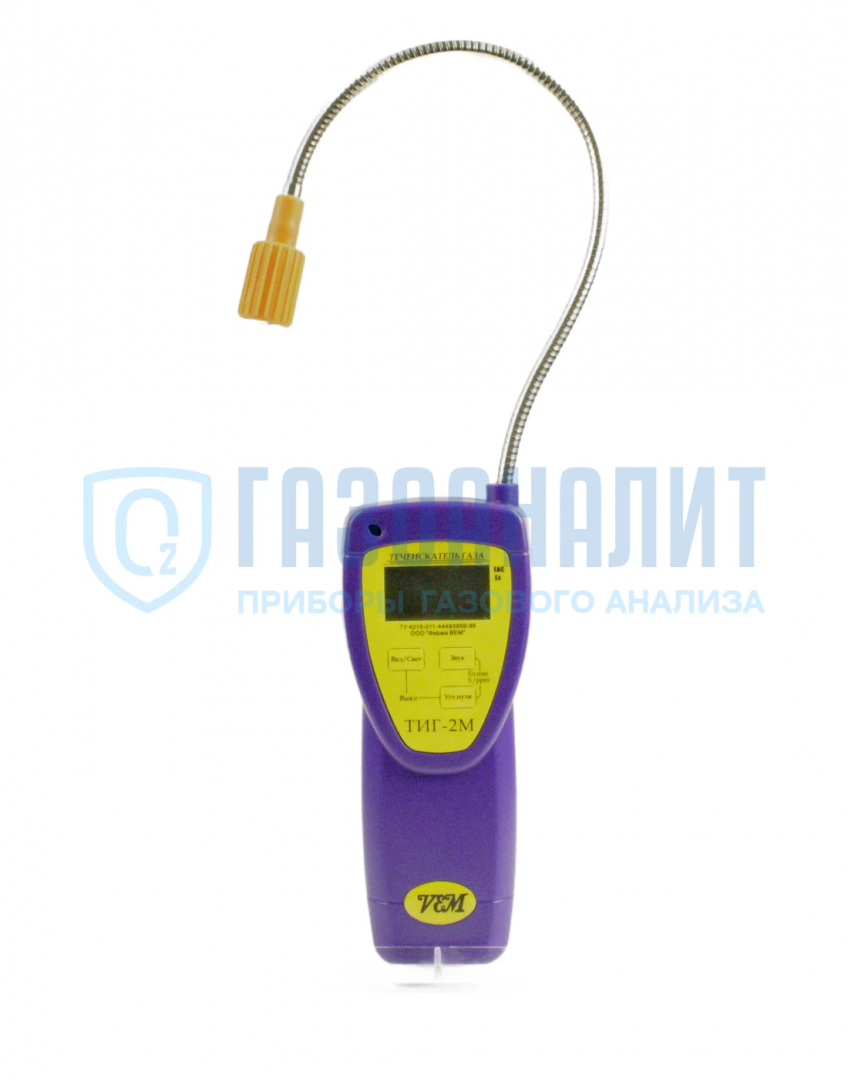

ТИГ-2М течеискатель горючих газов взрывозащищённый переносной

Используется персоналом для выявления конкретных точек утечек взрывоопасных газов: метана (CH₄), пропана (C₃H₈), водорода (H₂), бутана и других горючих газов и паров легковоспламеняющихся жидкостей, отображения измеряемого вещества на дисплее прибора и выдачи звуковой сигнализации.

Течеискатель применяется на нефте и газопроводах, запорной арматуре газопроводов промышленного и бытового назначения и на других объектах. Прибор даёт возможность легко показать источник утечки горючего газа даже в труднодоступных местах за счёт гнущегося s-образного шланга.

Аналогами данного портативного течеискателя являются: ФП-12, МЕГЕОН, ТГП-11, Лидер-Т, Testo 316-1, ФТ-02В1.

ТИГ-2М является заменой снятых с производств течеискателей: ТИГ-2, ТИГ-3.

Область применения

Устройство может использоваться во взрывоопасных зонах помещений, на конструкциях и сосудах, в газовых наружных установках, трубопроводах или помещениях, согласно нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Основные функции течеискателя:

• регулируемая чувствительность;
• отображение показаний в ppm, % об.д., % НКПР;
• корректировка диапазона измерений;
• защита встроенного датчика от высокой концентрации газа;
• жк дисплей STN с высоким разрешением;
• быстрое срабатывание при утечке горючего газа;
• легко гнущийся шланг;
• короткое время прогрева и отклика;
• собственная индикация неисправности газочувствительной ячейки;
• индикация разрядки батареи и функция автоматического выключения;
• различные звуковые сигнализации при разных концентрациях прибора.

Устройство и принцип работы

Конструктивно прибор состоит из корпуса и крышки. В крышке размещено смотровое окно, в котором находится цифровой дисплей, печатная плата, кнопки управления, к плате подсоединён полупроводниковый сенсор. В корпусе устройства находится звуковой излучатель, а также залитый компаундом внутренний аккумулятор. На боковой стороне прибора имеется разъём для заряда аккумуляторного блока питания и разъём подключения наушников для моментов, когда шум превышает нормы работы. Для удобства в труднодоступных местах течеискатель укомплектован зондом (гибким рукавов) на конце которого установлена газовая ячейка (датчик).

Принцип действия течеискателя основан на изменении сопротивления встроенного полупроводникового сенсора при изменении концентрации горючего газа в окружающей газовоздушной среде.
