Серийно производимый газосигнализатор СЕНС СГ-А1 (СИ СЕНС) применяется для непрерывного автоматизированного контроля довзрывоопасных концентраций горючих газов и их паров, включая пары нефтепродуктов, в воздушной среде. Устройство используется в составе современных систем промышленной безопасности и систем контроля загазованности на объектах различного назначения.
Конструктивные особенности и принцип работы

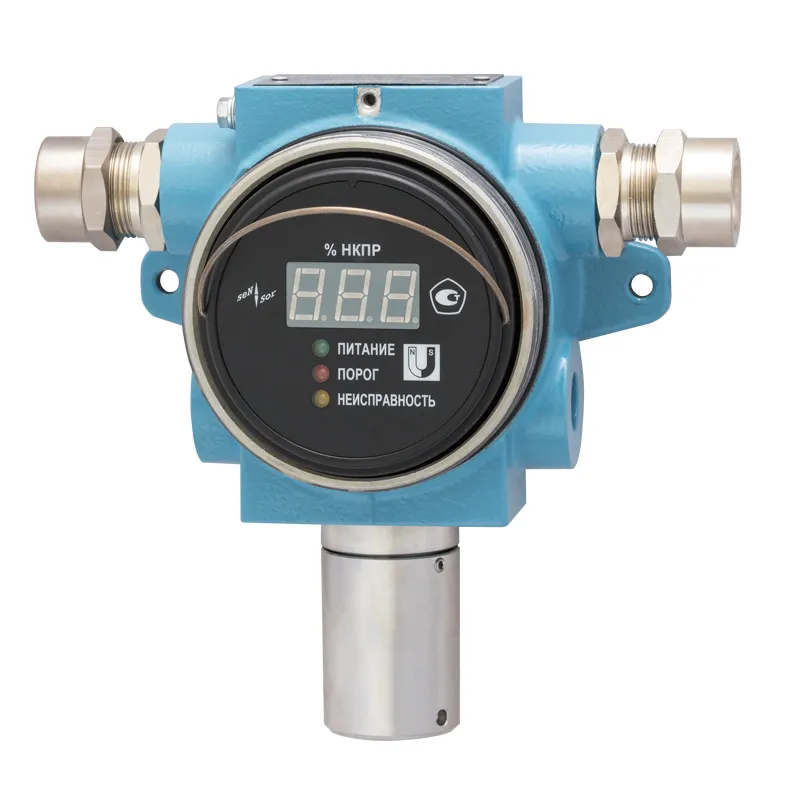

Газосигнализатор изготовлен в корпусе из алюминиевого сплава АК7ч (АЛ9), имеющем электропроводящее окисно-фторидное покрытие и защитную порошковую окраску. Конструкция предусматривает смотровое окно, два кабельных ввода, а также внутренний и внешний зажимы для заземления. Внутри корпуса размещены клеммные колодки для подключения и электронный блок управления. В нижней части корпуса размещён оптический газовый датчик, установленный в защитной оболочке из нержавеющей стали.
Принцип действия газосигнализатора основан на применении высокочувствительного оптического датчика, обеспечивающего стабильное измерение концентраций газов и высокую селективность к контролируемым веществам. Благодаря оптическому методу измерения повышается надёжность показаний и снижается влияние внешних факторов окружающей среды.
Сигнал, формируемый оптическим датчиком, преобразуется в значение НКПР и передаётся по цифровому либо аналоговому каналу связи.
Устройство оснащено световой индикацией режимов работы и состояния датчика, а также функцией встроенной самодиагностики. Срабатывание сигнальных реле происходит при превышении заданных уровней концентрации, появлении неисправностей и при других контролируемых событиях.
Световая индикация обеспечивает наглядный контроль состояния прибора: красный индикатор указывает на превышение порогов НКПР, зелёный подтверждает наличие питания, а жёлтый сигнализирует о неисправностях, превышении максимально допустимого значения НКПР либо о нестабильном или некачественном электропитании.
Настройка рабочих параметров, проведение калибровки и метрологической поверки прибора осуществляются с помощью программного обеспечения «Настройка датчиков и вторичных приборов» либо с использованием сигнализатора МС-К-500-3 (СИ СЕНС).
Газосигнализатор поддерживает цифровые интерфейсы RS-485 с протоколом Modbus RTU и HART, что позволяет интегрировать его в системы АСУ ТП, SCADA и комплексы мониторинга промышленной безопасности. Совместимость с программным обеспечением и другими приборами делает СЕНС СГ-А1 универсальным элементом систем контроля загазованности.
Газосигнализатор отличается высокой надёжностью, длительным сроком службы и минимальными требованиями к техническому обслуживанию.
Газосигнализатор СЕНС СГ-А1 (СИ СЕНС) внесён в Государственный реестр средств измерений Российской Федерации под №68847-17 и допущен к применению на территории стран ЕАЭС. Это подтверждает его соответствие действующим нормативным требованиям и возможность использования в составе сертифицированных систем промышленной безопасности и мониторинга загазованности.
| Характеристики | Значения |
|---|---|
| Время установления выходного сигнала (показаний) Т0,9, с, не более | 60 |
| Время процедуры самодиагностики при начальном включении, с, не более | 120 |
| Количество настраиваемых порогов аварийной сигнализации, шт. | 5 |
| Напряжение питания постоянного тока, В | от 24 до 30 |
| Потребляемая мощность, Вт, не более | 20 |
| Габаритные размеры (длина, ширина, высота), мм, не более | 255x115x189 |
| Масса, кг, не более | 4 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - верхний предел влажности, % |
от -60 до +60 от 80 до 120 98 |
| Характеристики | Значения |
|---|---|
| Диапазон измерений довзрывоопасной концентрации, % НКПР* | от 0 до 100 |
| Пределы допускаемой основной погрешности измерений: - абсолютной, % НКПР, в диапазоне измерений от 0 до 60 % НКПР включ., - относительной, %, в диапазоне измерений св. 60 до 100 % НКПР |
±3 ±5 |
| Пределы допускаемой дополнительной абсолютной погрешности при изменении температуры окружающей среды в пределах условий эксплуатации, % НКПР: - от минус 60 °С до минус 10 °С включ. - св. минус 10 °С до плюс 15 °С включ. - св. плюс 25 °С до плюс 40 °С - св. плюс 40 °С до плюс 60 °С |
±10 ±5 ±5 ±10 |
| Вариация выходного сигнала (показаний), % НКПР, не более | 3 |
| *Значения % НКПР в соответствии с ГОСТ Р МЭК 60079-29-1-2013 |
Все сертификаты и документы высылаются отдельно по желанию Заказчика.
