Серийно изготавливаемый газоанализатор предназначен для постоянного автоматического измерения массовой концентрации токсичного газа - оксида углерода (СО), с выдачей светового и звукового сигнала (опционально) при достижении установленных порогов сигнализации, а также выдачи сигналов управления внешними исполнительными устройствами (клапаны, вентиляция, световые табло и сирены и др.) с помощью реле.

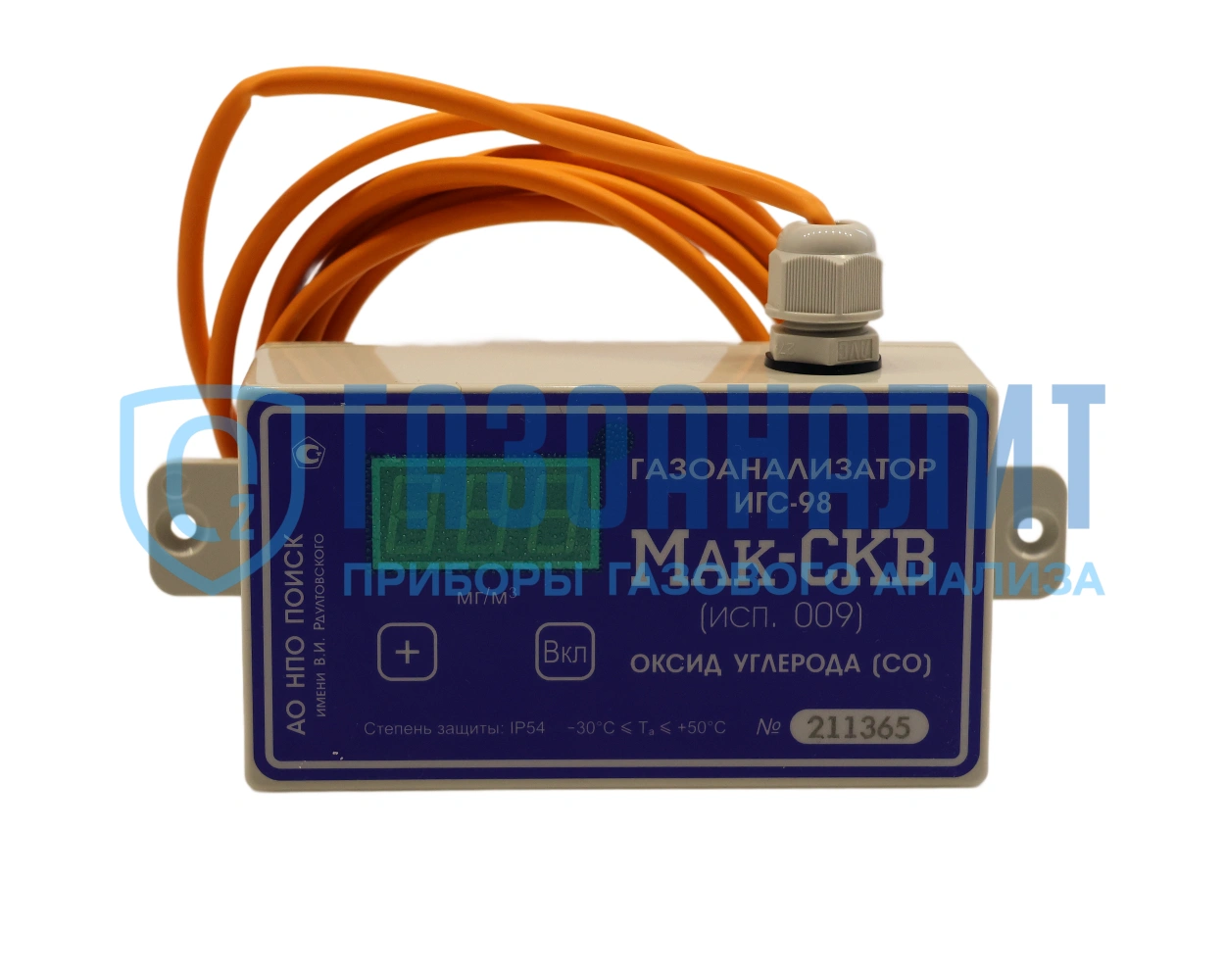

Газосигнализатор МАК-СКВ имеет индикацию концентраций угарного газа на цифровом светодиодном индикаторе.
Прибор выполнен в прямоугольном моноблочном пластмассовом корпусе и представляет собой стационарный, одноканальный (на 1 газ – угарный газ) газоанализатор со встроенным газочувствительным датчиком с диффузионным пробоотбором с цифровой индикацией, а также со световой и звуковой сигнализацией (опция). Крепится прибор к стене с помощью кронштейнов.
Питание газоанализатора осуществляется от внешнего источника постоянного тока с номинальным напряжением питания 24В.
Диапазон измерения газоанализаторов и пороги срабатывания реле могут быть изменены в зависимости от задач, стоящих перед Пользователем.
Газоанализаторы Мак-СКВ исп. 009 (децимальный номер - ФГИМ.413415.010) соответствуют требованиям технических условий ТУ26.51.53-002-07518800-2018, внесены в Государственный реестр средств измерений и поставляются Заказчикам с обязательной первичной поверкой. Поверка подтверждается клеймом в паспорте на газоанализатор и внесением информации о первичной поверке в систему АРШИН (в соответствии с приказом Минпромторга РФ от 31.07.2020г. № 2510).
Газоанализатор входит в серию газосигнализаторов серии ИГС-98.
- ГОСТ 12.1.005-88 ССБТ «Общие санитарно-гигиенические требования к воздуху рабочей зоны»;
- СНиП 21-02-99 «Стоянка автомобилей» (п. 6.13);
- ВСН 64-86 «Методические указания по установке сигнализаторов и газоанализаторов контроля довзрывоопасных и предельно допустимых концентраций химических веществ в воздухе производственных помещений».
- подземные гаражи и паркинги;
- котельные и топочные различной мощности;
- подвальные помещения жилых домов;
- промышленные зоны предприятий, рабочие места, и другие объекты, где наличие угарного газа (СО) представляет угрозу здоровью, находящимся там людям.
Измеряемый газ |
Диапазон измерения |
Участок диапазона измерений |
Пределы допускаемой основной погрешности, % |
Время установления показаний T0,9, с, не более |
|
приведённой |
относительной |
||||
Угарный газ (CO) |
0,01 - 32, мг/м3 |
0,01 - 10, мг/м3 |
15 |
60 |
|
10 - 32, мг/м3 |
15 |
||||
0,1 - 320, мг/м3 |
0,1 - 20, мг/м3 |
15 |
|||
20 - 320, мг/м3 |
15 |
||||
0,001 – 3,2, г/м3 |
0,001 – 0,2, г/м3 |
15 |
|||
0,2 – 3,2, г/м3 |
15 |
Характеристики |
Значения |
Поверка |
есть |
Измеряемый газ |
угарный газ (СО) |
Пороги срабатывания, мг/м3: |
|
- 1-й порог |
20 |
- 2-й порог |
100 |
- чувствительность |
5 |
Дополнительная погрешность от изменения температуры окружающей среды на каждые 10 °С, не более |
0,2 δ |
Дополнительная погрешность от изменения влажности окружающей среды на каждые 10 %, не более |
0,2 δ |
Сигнализация: |
|
- световая |
цифровое табло 3 цифры |
- звуковая |
сирена (70 дБ) - опционально |

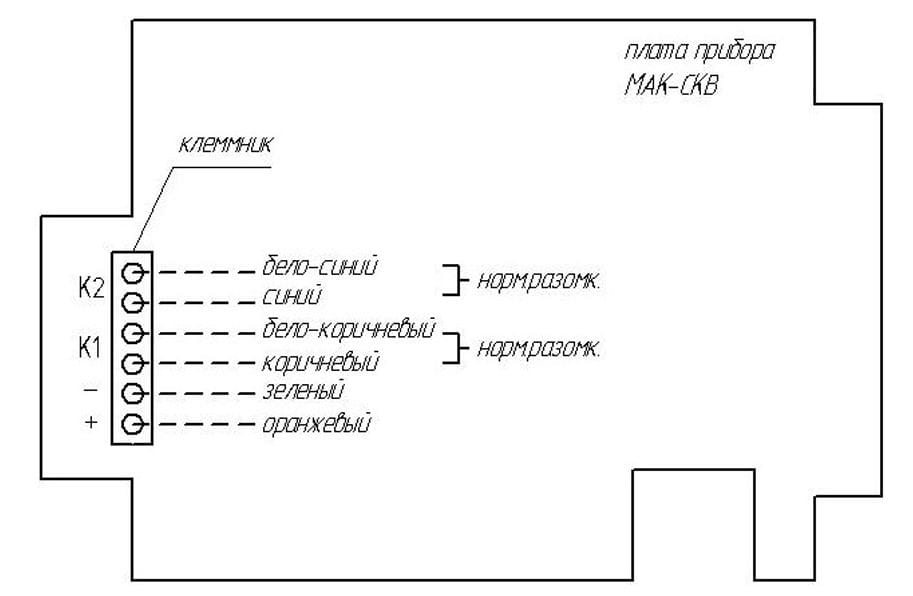

Параметры реле исполнительного устройства: |
|
- переменный ток |
100 В; 0,1 А |
- постоянный ток |
24 В; 0,5 А |
Условия эксплуатации: |
|
- рабочий диапазон температур, °С |
от -30 до +50 |
- относительная влажность, % |
0 - 95 |
- атмосферное давление, кПа (мм рт. ст.) |
84 - 120 (630 - 900) |
Электрическое питание от внешнего источника постоянного тока, В |
24 (от 4,5 до 45) |
Потребляемая мощность, Вт, не более |
0,3 |
Время непрерывной работы |
длительное |

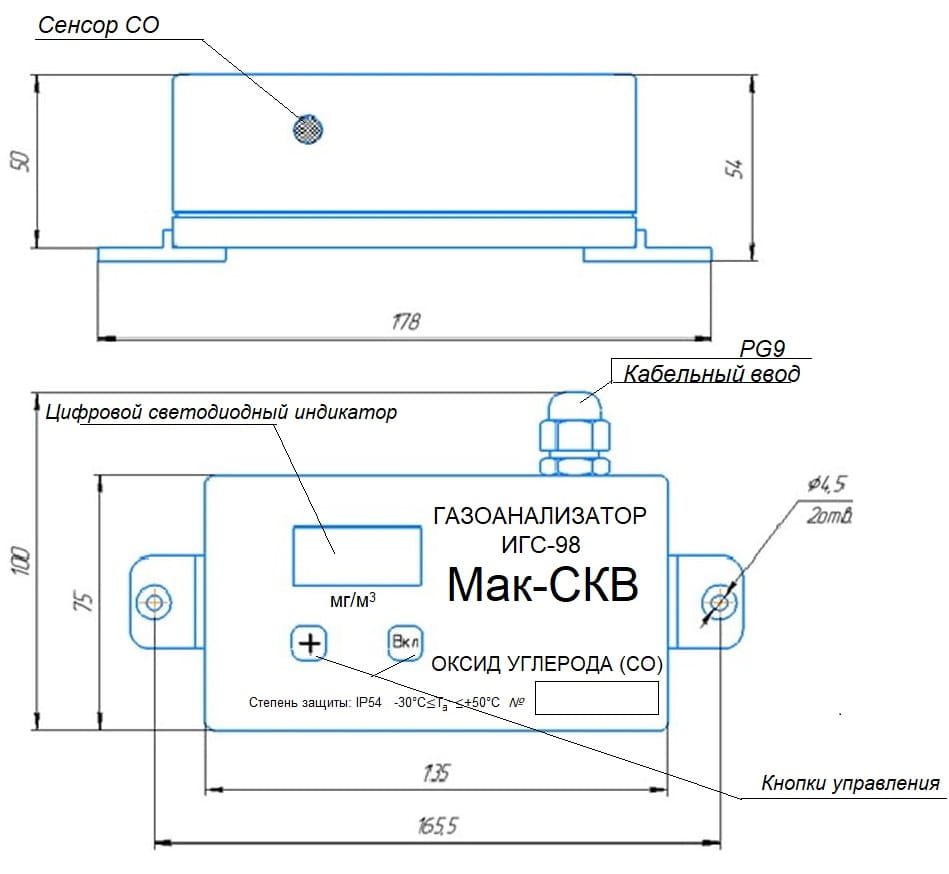

Габаритные размеры (В×Ш×Д), мм, не более |
100×178×50 |
Масса, г, не более |
300 |
Межповерочный интервал, месяцев |
12 |
Гарантийный срок службы газоанализатора (в том числе сенсора), месяцев |
12 |
Уровень взрывозащиты |
1ExdiaIIВT4/Н2 Х |
Уровень защиты корпуса от пыли и влаги |
IP54 |
Средний полный срок службы газоанализатора, лет |
10 |
Наименование |
Количество, шт. |
Мак-СКВ (исполнение 009) серия ИГС-98 газоанализатор |
1 |
Звуковая сигнализация в газоанализаторе |
опция |
Паспорт (ФГИМ.413415.010ПС) |
1 |
Руководство по эксплуатации (на партию) (ФГИМ.413415.010РЭ) |
1 |
Методика поверки (на партию) |
1 |
Поверочная насадка-адаптер НГ-103 (ФГИМ.413944.004) |
1 (по доп. запросу) |
Транспортная упаковка |
1 |
