Серийно производимый двухканальный газоанализатор Колион-1В-03С применяется для автоматического непрерывного контроля концентрации и подачи сигнала в случае превышения допустимых порогов паров нефтепродуктов, растворителей, спиртов, альдегидов, эфиров, а также других вредных веществ.
Газоанализатор представляет собой стационарный взрывозащищённый измерительный прибор в двухблочном исполнении с принудительным забором пробы и цифровой индикацией результатов измерений.
Прибор оснащён двумя сенсорами: фотоионизационным - для измерения концентрации паров нефти, нефтепродуктов и других химических веществ; электрохимическим – для измерения сероводорода.
Предназначен для установки на стенах, может использоваться во взрывоопасных зонах.
Прибор внесён в Госреестр средств измерений РФ. Газоанализатор сертифицирован и отгружается с обязательной государственной поверкой.
| № | Вещество | Величина ПДК (мр/сс), мг/м3 | Энергия ионизации, эВ |
|---|---|---|---|
| 1 | Акролеин* | 0,2 | 10,1 |
| 2 | Аммиак | 20 | 10,15 |
| 3 | Анилин* | 0,3 / 0,1 | 7,0 |
| 4 | Ацетальдегид* | 5 | 10,21 |
| 5 | Ацетон | 800 / 200 | 9,69 |
| 6 | Бензин | 300 / 100 | — |
| 7 | Бензол | 15 / 5 | 9,25 |
| 8 | Бутадиен-1,3 | 100 | 9,07 |
| 9 | Бутан | 900 / 300 | 10,63 |
| 10 | Бутанол | 30 / 10 | 9,99 |
| 11 | Бутилацетат | 200 / 50 | 10,01 |
| 12 | Винилацетат | 30 / 10 | 9,8 |
| 13 | Гексан | 900 / 300 | 10,18 |
| 14 | Гептан | 900 / 300 | 10,07 |
| 15 | Дизельное топливо | 600 / 300 | — |
| 16 | Диэтиламин | 30 | 8,01 |
| 17 | Диэтиловый эфир | 900 / 300 | 9,41 |
| 18 | Изобутанол | 10 | 10,02 |
| 19 | Изобутилен | 100 | 9,43 |
| 20 | Изопропанол | 50/10 | 10,12 |
| 21 | Керосин | 600 / 300 | — |
| 22 | Ксилол | 150 / 50 | 8,56 |
| 23 | Мазут (по гексану) | 900 / 300 | |
| 24 | Метилацетат | 100 | 10,27 |
| 25 | Метилмеркаптан* | 0,8 | 9,44 |
| 26 | Метил-третбутиловый эфир | 300 / 100 | 9,24 |
| 27 | Метилэтилкетон | 200 | 9,53 |
| 28 | Нафталин | 20 | 8,1 |
| 29 | Нефрас | 300 / 100 | |
| 30 | Нитробензол* | 6 / 3 | 9,92 |
| 31 | н-Октан | 900 / 300 | |
| 32 | Пентан | 900 / 300 | 10,53 |
| 33 | Пропанол | 30 / 10 | 10,22 |
| 34 | Пропилен | 100 | 9,73 |
| 35 | Сероуглерод | 10 / 3 | 10,13 |
| 36 | Сольвент | 300 / 100 | |
| 37 | Стирол | 30 / 10 | 8,47 |
| 38 | Тетрахлорэтилен | 30 / 10 | 9,32 |
| 39 | Толуол | 150 / 50 | 8,82 |
| 40 | Трихлорэтилен | 30 / 10 | 9,47 |
| 41 | Уайт-спирит | 900 / 300 | — |
| 42 | Углеводороды нефти | 900 / 300 | — |
| 43 | Фенол | 1 / 0,3 | 8,69 |
| 44 | Хлорбензол | 100 / 50 | 9,07 |
| 45 | Хлорэтен (винил хлорид)* | 5 /1 | |
| 46 | Циклогексан | 80 | 9,9 |
| 47 | Циклогексанол | 10,0 | |
| 48 | Циклогексанон | 30 / 10 | 9,14 |
| 49 | Этанол | 2000 / 1000 | 10,62 |
| 50 | Этилацетат | 200 / 50 | 10,11 |
| 51 | Этилбензол | 150 / 50 | 8,76 |
| 52 | Этилен | 100 | 10,52 |
| 53 | Этиленоксид* | 3 / 1 | 10,56 |
| 54 | Этилмеркаптан* | 1 | 9,29 |
Примечания:
| Характеристики | Значения | ||
|---|---|---|---|
| Измеряемые газы |
аммиак (NH3), ацетон (C3H6O), гексан (C6H14), горючие газы (Ex), меркаптан (SH), оксид этилена (C2H4O), сероводород (H2S), углеводороды (C1 -C10 ПДК), углеводороды (C1-C6 ДВК), этанол (C2H5OH) |
||
| Режим работы | непрерывный (круглосуточный) | ||
| Количество измерительных каналов (детекторов) | 2 | ||
| Принцип измерения |
фотоионизационный электрохимический |
||
| Диапазон измерения, мг/м3: | ФИД | 0 - 2000 | |
| H2S | 0 - 30 | ||
| Диапазон установки порогов срабатывания сигнализации, мг/м3: | ФИД | от 10 до 1999 | |
| H2S | от 3 | ||
| Число порогов |
4 порога (2 для ФИД, 2 для электрохимического сенсора) (пороги устанавливаются на предприятии-изготовителе) |
||
| Время выхода на режим после включения, сек | не более 15 | ||
| Основная погрешность измерения, % | ФИД | в диапазоне 0 – 10 мг/м3 | ±15 (приведенная) |
| в диапазоне 10 – 2000 мг/м3 | ±15 (относительная) | ||
| H2S | в диапазоне 0 –10 мг/м3 | ±15 (приведенная) | |
| в диапазоне 10 – 30 мг/м3 | ±15 (относительная) | ||
| Время выхода на режим после включения, мин | не более 15 | ||
| Индикация | световая, звуковая, цифровая | ||
| Выходные сигналы |
"сухие" контакты реле на каждый порог сигнализации токовый выход 4-20 мА RS-485 |
||
| Питание | 220 В, 50 Гц | ||
| Потребляемая мощность, не более | 12 ВА | ||
| Материал корпуса: | БИ (блок измерения) | металлический | |
| БПВС (блок питания и выходных сигналов) | пластмассовый | ||
| Маркировка взрывозащиты | БИ | 1Ex ib IIB T4 Gb | |
| БПВС | [Ex ib Gb] IIB | ||
| Степень пылевлагозащиты | IP40 | ||
| Габаритные размеры, мм | БИ | 220х220х105 | |
| БПВС | 220х210х90 | ||
| Масса, кг | БИ | 2,0 | |
| БПВС | 1,5 | ||
| Время установления показаний на уровне 90% от измеряемой концентрации, не более, с: | ФИД | 15 | |
| ЭХД | 90 | ||
| Максимальная длина газоподводящей линии не более, м | 10 | ||
|
Максимальная длина кабеля «ПИТАНИЕ» в зависимости от сечения жилы, м: - 0,50 мм2 - 0,75 мм2 - 1,0 мм2 - 1,5 мм2 - 2,0 мм2 |
до 35 до 55 до 75 до 110 до 150 |
||
| Рабочие условия эксплуатации | Температура окружающей среды | от -20°С до 45°С | |
| Относительная влажность воздуха | от 30 до 95% (неконденсируемая) | ||
| Атмосферное давление | от 84 до 106,7 кПа | ||
| Межповерочный интервал | 12 месяцев | ||
| Гарантийный срок эксплуатации газоанализатора | 24 месяца | ||
| Средняя наработка на отказ, не менее, ч | 10000 | ||
| Средний срок службы, не менее: | газоанализатор | 6 лет | |
| ФИД | 10000 ч | ||
| ЭХД | 1 год | ||

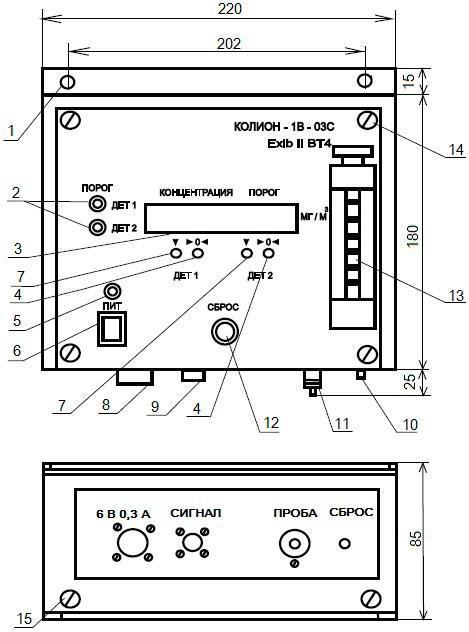

1 - отверстие для монтажа; 2 - светодиод сигнализации; 3 - индикатор цифровой жидкокристаллический; 4 - резистор установки нуля; 5 - светодиод включения питания; 6 - тумблер включения питания; 7 - резистор установки чувствительности; 8 - разъем «питание»; 9 - разъем «сигнал»; 10 - штуцер сброса воздуха; 11 - штуцер входной; 12 - кнопка «СБРОС»; 13 - ротаметр; 14,15 - винты крепления.

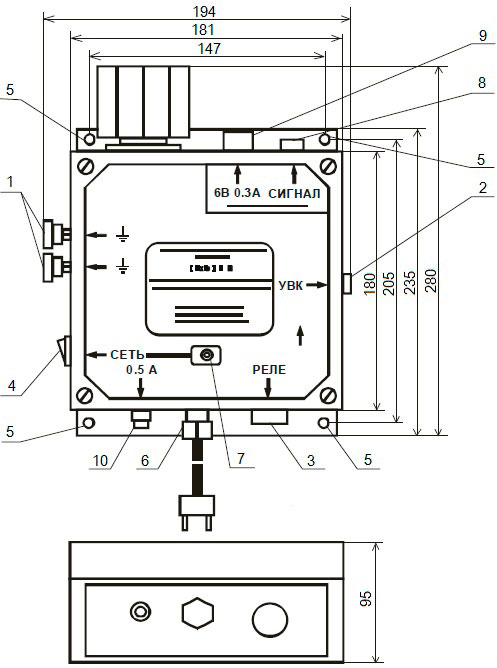

1 - клеммы заземления; 2 - разъем УВК; 3 - разъем РЕЛЕ; 4 - тумблер включения питания; 5 - четыре отверстия для монтажа; 6 - кабельный ввод сетевого шнура; 7 - светодиод включения питания; 8 - разъем СИГНАЛ; 9 - разъем 6В; 0,3А; 10 - предохранитель.
| Наименование | Обозначение | Количество |
|---|---|---|
| Блок измерительный (БИ) | ЯРКГ 2 840 022 | 1 |
| Блок питания и выходных сигналов (БПВС) | ЯРКГ 2 087 007 | 1 |
| Элементы пробоотборного устройства | 1 комплект | |
| Трубка | 4х1 | (500±50) мм |
| Розетка кабельная с кожухом | РС4ТВ | 1 |
| Розетка кабельная с кожухом | РС7ТВ | 2 |
| Розетка кабельная | ШРГ16П2НШ5 | 2 |
| Розетка кабельная | 2РМ24КПН19Г5В1 | 1 |
| Вставка плавкая 0.5 (0,63) А | ВПТ6-5(6)-0,5(0,63) | 1 |
| Фильтр противопылевой | ЯРКГ 740015.059 | 5 |
| Микронасос* | 20020147 | 1 |
| Паспорт | ЯРКГ 2 840 003 – 06ПС | 1 |
| Руководство по эксплуатации | ЯРКГ 2 840 003 – 06РЭ | 1 |
| Методика поверки | ЯРКГ 2 840 003ДЛ | 1 |
* - допускается использование микронасоса другого типа.
Вся документация и сертификаты высылается отдельно по запросу.
