ГСО-Р1 газоанализатор с индикатором ГСО-Р1И одноканальный оптический взрывозащищённый стационарный
ГСО-Р1 газоанализатор с индикатором ГСО-Р1И одноканальный оптический взрывозащищённый стационарный
Код товара: 214
ГСО-Р1 газоанализатор с индикатором ГСО-Р1И одноканальный оптический взрывозащищённый стационарный
Цена по запросу
В наличии
Товар сертифицирован и имеет поверку
Гарантия завода, соответствие ГОСТ и ТУ
Политика импортозамещения
Доставка во все регионы ЕАЭС. Бесплатная доставка до ТК
Произведено в России
Произведено в России
Взрывозащищённое оборудование
Взрывозащищённое оборудование
Описание
Предназначен для постоянных измерений объёмной доли углекислого газа (CO2), довзрывоопасной концентрации углеводородов (пропана, метана, этана, изобутана, циклопентана, н-бутана, н-пентана, гексана, паров метанола, паров этанола) в воздухе рабочего пространства и для осуществления экологического контроля, а также в местах утечек горючих газов и выдачи сигнализации при превышении установленных значений порогов.

Газоанализатор управляет внешним оборудованием (охранно-пожарной сигнализацией, вентиляционной системой газо и дымоудаления, световыми табло, клапанами и другими) посредством срабатывания реле типа «сухой» контакт.

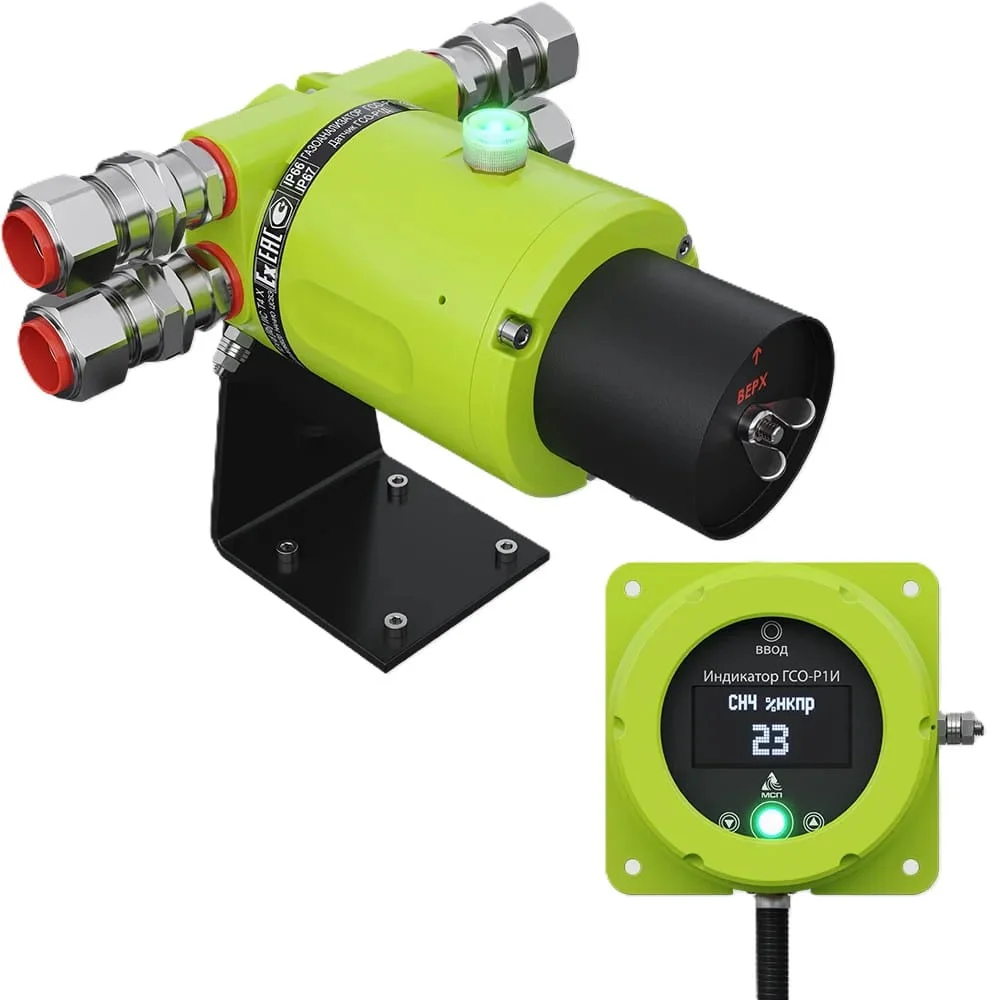

Газоанализатор состоит из двух элементов:
- датчик ГСО-Р1Д со встроенными реле типа «сухой» контакт;
- выносной индикатор дистанционного управления ГСО-Р1И – применяется для установки нуля, калибровки чувствительности датчика ГСО-Р1Д и отображения информации о текущей загазованности.

ГСО-Р1 (КБРЕ.413311.006 ТУ) с индикатором представляет собой стационарный, двухблочный, взрывозащищённый газоанализатор оптического абсорбционного принципа действия с непрерывным измерением контролируемых газов.

Серийно производимый газоанализатор изготавливается в металлическом корпусе (нержавеющая сталь или алюминиевый сплав) и имеет диффузионный отбор пробы (без встроенного насоса).

Для стабильной работы прибора не требуется наличие в пространстве кислорода, также он нечувствителен к присутствию в атмосфере сероводорода, азота, угарного газа, аммиака, кислорода и др.

Газоанализатор может работать как самостоятельное изделие, а также в составе информационно-измерительных комплексов, газоаналитических систем серии МГСО или с подключением к блоку управления и сигнализации Терминал-А.

ГСО-Р - снят с производства и заменён на современную модель газоанализатора ГСО-Р1 с индикатором ГСО-Р1И и газоанализатора ГСО-Р1 без индикатора ГСО-Р1И.

Завод-изготовитель гарантирует соответствие газоанализатора требованиям КБРЕ.413311.006 ТУ, является средством измерения, внесён в Государственный реестр средств измерений и поставляется с обязательной первичной заводской поверкой.

Обозначение газоанализатора при заказе:

ГСО-Р1-ХХХ КБРЕ.413311.006 ТУ с индикатором ГСО-Р1И КБРЕ.413311.006,

где XXХ – химическая формула или наименование определяемого компонента из таблицы «Диапазоны измеряемых газов и пределы допускаемых значений основной абсолютной погрешности».
Пример заказа: ГСО-Р1-СН4 КБРЕ.413311.006 ТУ с индикатором ГСО-Р1И КБРЕ.413311.006.

Текущее состояние газоанализатора выводится на индикаторе. На его передней панели имеются два светодиода: зелёный – «ВКЛ», красный – «ТРЕВОГА».


Зелёный светодиод светится непрерывно при включённом газоанализаторе и начинает мигать, когда контролируемая концентрация превышает диапазон измерений. Красный светодиод не светится в безопасном режиме, начинает мигать с частотой 1 Гц при превышении первого порога и светится непрерывно при превышении второго порога.

Область применения

- установки по переработке и хранению нефти и газа;
- нефтеперерабатывающие и газоперерабатывающие заводы;
- топливно-наливные терминалы;
- буровые и добывающие нефтяные и газовые платформы;
- авиационные ангары;
- АЗС, АГЗС и другие заправочные станции;
- химические производства;
- газопроводы и нефтепроводы;
- газо- и нефтеперерабатывающие терминалы / станции;
- тепловые электростанции, работающие на мазуте, природном и попутном нефтяном газе.

Диапазоны измеряемых газов и пределы допускаемых значений основной абсолютной погрешности

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

% НКПР

объёмной доли, %

абсолютной

относительной,%

метан (СН4)

от 0 до 50

Св. 50 до 100

От 0 до 2,2

Св. 2,2 до 4,4

± 5 % НКПР

-

-

± 10

этан (C2H6)

от 0 до 50

Св. 50 до 100

От 0 до 1,25

Св. 1,25 до 2,5

± 5 % НКПР

-

-

± 10

пропан (С3Н8)

от 0 до 50

Св. 50 до 100

От 0 до 0,85

Св. 0,85 до 1,7

± 5 % НКПР

-

-

± 10

н-бутан (С4Н10)

от 0 до 50

Св. 50 до 100

От 0 до 0,7

Св. 0,7 до 1,4

± 5 % НКПР

-

-

± 10

изобутан (i-C4H10)

от 0 до 50

Св. 50 до 100

От 0 до 0,65

Св. 0,65 до 1,3

± 5 % НКПР

-

-

± 10

н-пентан (С5Н12)

от 0 до 50

Св. 50 до 100

От 0 до 0,7

Св. 0,7 до 1,4

± 5 % НКПР

-

-

± 10

н-гексан (С6Н14)

От 0 до 50

Св. 50 до 100

От 0 до 0,5

Св. 0,5 до 1,0

± 5 % НКПР

-

-

± 10

гептан (C7H16)

от 0 до 50

от 0 до 0,55

± 5 % НКПР

-

н-октан (C8H18)

от 0 до 50

от 0 до 0,4

± 5 % НКПР

-

нонан (C9H20)

от 0 до 50

от 0 до 0,35

± 5 % НКПР

-

декан (C10H22)

от 0 до 50

От 0 до 0,35

± 5 % НКПР

-

этилен (C2H4)

от 0 до 50

Св. 50 до 100

от 0 до 1,15

Св. 1,15 до 2,3

± 5 % НКПР

-

-

± 10

пропилен (C3H6)

от 0 до 50

Св. 50 до 100

от 0 до 1,0

Св. 1,0 до 2,0

± 5 % НКПР

-

-

± 10

этиленоксид (CH2CH2O)

от 0 до 50

Св. 50 до 100

от 0 до 1,3

Св. 1,3 до 2,6

± 5 % НКПР

-

-

± 10

бензол (C6H6)

от 0 до 50

Св. 50 до 100

от 0 до 0,6

Св. 0,6 до 1,2

± 5 % НКПР

-

-

± 10

стирол (C8H8)

от 0 до 50

от 0 до 0,55

± 5 % НКПР

-

толуол (C6H5CH3)

от 0 до 50

от 0 до 0,55

± 5 % НКПР

-

метанол (CH3OH)

от 0 до 50

от 0 до 2,75

± 5 % НКПР

-

этанол (C2H5OH)

от 0 до 50

от 0 до 1,55

± 5 % НКПР

-

ацетон ((CH3)2CO)

от 0 до 50

от 0 до 1,25

± 5 % НКПР

-

этилацетат (CH3COOC2H5)

от 0 до 50

от 0 до 1,1

± 5 % НКПР

-

метилтретбутило-

вый эфир (С5Н12О)

от 0 до 50

от 0 до 0,8

± 5 % НКПР

-

пары нефте-

продуктов *

от 0 до 50

-

± 5 % НКПР

-

диоксид

углерода (CO2) **

-

от 0 до 5

± (0,02 + 0,08*Cвх) % об.д.

-

Примечания:
1) Значения НКПР горючих газов и паров горючих жидкостей указаны в соответствии с ГОСТ 30852.19-2002.
2) Ввиду того, что датчики ГСО-Р1Д обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности датчиков ГСО-Р1Д нормированы только для смесей, содержащих только один горючий компонент.
3) Диапазон показаний ДВК для всех определяемых компонентов (кроме углекислого газа) от 0 до 100 % НКПР.
4) Свх – значение объёмной доли измеряемого газа на входе газоанализатора, %.
* Калибровка газоанализатора «ГСО-Р1-пары нефтепродуктов» осуществляется изготовителем на один из контролируемых веществ (определяется при заказе):
- бензин автомобильный по ТР "О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту";
- топливо дизельное по ГОСТ 305-2013;
- керосин по ГОСТ Р 52050-2006;
- уайт-спирит по ГОСТ 3134-78;
- топливо для реактивных двигателей по ГОСТ 10227-86;
- бензин авиационный по ГОСТ 1012-2013;
- бензин неэтилированный по ГОСТ Р 51866-2002.
** На дисплее ГСО-Р1И концентрация углекислого газа приводится в процентах от диапазона измерений (5% об.д. = 100 единиц на дисплее индикатора).
Характеристики

Характеристики

Значения

Госповерка

есть

Принцип действия

оптический абсорбционный (бесконтактный)

Способ пробоотбора

диффузионный

Температура окружающего воздуха, °C

от - 60 до + 85 (от - 60 до + 95 - по спец. заказу)

Влажность при температуре 35 °C, %

95

Время срабатывания Т90, сек, не более

10 (Т50 – 2 сек)

Время прогрева газоанализатора, мин., не более

10

Выходные сигналы

- показания выносного индикатора ГСО-Р1И;

- унифицированный аналоговый токовый сигнал 4 - 20 мА;

- цифровой интерфейс RS-485 (протокол ModBus);

- цифровой промышленный протокол HART;

- реле «сухой» контакт:

- реле на первый программируемый порог срабатывания;

- реле на второй программируемый порог срабатывания;

- реле неисправности.

Пороги

сигнал о превышении пороговой концентрации производится замыканием контактов реле первого и второго порогов

Индикация исправной работы

Производится замкнутыми контактами реле «Неисправность»

Количество кабельных вводов

1 или 2

Маркировка взрывозащиты датчика ГСО-Р1Д

1Ех d [ib] IIC T4 X

Маркировка взрывозащиты индикатора ГСО-Р1И

1Ex ib IIС T4

Вид взрывозащиты датчика ГСО-Р1Д

взрывонепроницаемые оболочки «d» и искробезопасная электрическая цепь «i»

Вид взрывозащиты индикатора ГСО-Р1И

искробезопасная электрическая цепь «i»

Степень защиты корпуса от пыли и влаги датчика ГСО-Р1Д

IP66/67

Степень защиты корпуса от пыли и влаги индикатора ГСО-Р1И

IP66

Потребляемая мощность, Вт, не более

5,5

Напряжение питания, В

от 18 до 32

Исполнение корпуса

алюминий, нержавеющая сталь

Габаритные размеры датчика ГСО-Р1Д, мм, не более

220×350×160

Масса датчика ГСО-Р1Д, кг, не более

- алюминий

2,7

- нержавеющая сталь

6,5

Габаритные размеры индикатора ГСО-Р1И, мм, не более

100×74×98

Масса датчика ГСО-Р1И, кг, не более



- алюминий

0,8

- нержавеющая сталь

1,3

Гарантийный срок эксплуатации газоанализатора, мес.

24

Средняя наработка на отказ газоанализатора ГСО-Р1, ч., не менее

30000

Средний полный срок службы газоанализатора ГСО-Р1, лет, не менее

10

Межповерочный интервал, лет

1

Комплект поставки

Наименование

Количество, шт.

Датчик ГСО-Р1Д (нержавеющая сталь или алюминиевый сплав)

1

Выносной индикатор дистанционного управления ГСО-Р1И (нержавеющая сталь или алюминиевый сплав)

1

Кронштейн

1

Кабельный ввод:



- стандартное исполнение газоанализатора

1

- при заказе газоанализатора с двумя отверстиями для кабельных вводов

2

Кабель КПСВВ 2x2x0,5 (длина по заказу: 2,5 м; 5 м; 10 м) для соединения датчика

ГСО-Р1Д с индикатором ГСО-Р1И

1

Штуцер для принудительной подачи газа, установленный на кожухе*

1 (по отдельному заказу)

Камера калибровочная КБРЕ.301261.001

1 (на партию)

Магнитный ключ КБРЕ.301111.200

1 (на партию)

Руководство по эксплуатации КБРЕ.413311.006 РЭ

1 (на партию)

Паспорт КБРЕ.413311.006 ПС

1

Методика поверки МП-242-1986-2016

1

Сервисной ПО*

1 (по отдельному заказу)

Примечание: * - поставляется Заказчикам по отдельному заказу.
