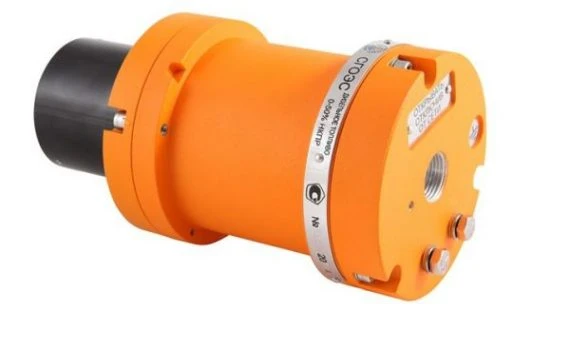

СГОЭС, СГОЭС-2 датчик-газоанализатор горючих газов оптический взрывозащищённый стационарный
СГОЭС, СГОЭС-2 датчик-газоанализатор горючих газов оптический взрывозащищённый стационарный
СГОЭС, СГОЭС-2 датчик-газоанализатор горючих газов оптический взрывозащищённый стационарный
СГОЭС, СГОЭС-2 датчик-газоанализатор горючих газов оптический взрывозащищённый стационарный
Код товара: 31
СГОЭС, СГОЭС-2 датчик-газоанализатор горючих газов оптический взрывозащищённый стационарный
от 76 740 ₽ /шт
В наличии
Товар сертифицирован и имеет поверку
Гарантия завода, соответствие ГОСТ и ТУ
Взрывозащищённое оборудование
Взрывозащищённое оборудование
Описание
Предназначен для постоянного автоматического измерения основных видов углеводородов и довзрывоопасных концентраций (ДВК) горючих газов и паров горючих легковоспламеняющихся жидкостей: толуола‚ ксилола, гептана‚ этана‚ этилена, метана‚ пропана‚ бутана‚ изобутана‚ пентана‚ циклопентана‚ гексана‚ циклогексана‚ пропилена‚ паров ацетона‚ бензола‚ этил бензола‚ метилтретбутилового эфира‚ этилового‚ метилового или изопропилового спиртов в смеси с азотом или воздухом‚ а также для мониторинга воздуха рабочей зоны парами продуктов нефтепереработки (дизельное топливо, уайт-спирит, бензин‚ керосин и т.п.) и для последующей передачи результатов измерений в цифровом виде на персональный компьютер и управления исполнительным оборудованием (вентиляция, звуковые сирены, световые табло, клапаны и другие) с помощью реле типа «сухой контакт».

Приборы представляют собой стационарное одноканальное (на 1 газ) взрывозащищённое оптическое газоаналитическое оборудование диффузионного типа, сертифицированное для работы во взрывоопасных средах.
Датчик-газоанализатор имеет маркировку взрывозащиты - 1Ex d IIC T4 Gb по ГОСТ Р МЭК 60079-0-2011.
СГОЭС могут применяться как самостоятельное изделие, так и в составе комплекта газоаналитического «КГЭСП-УОГПЭС». Кроме этого, есть возможность оснастить прибор модулем видеонаблюдения МВЭС.
Газоанализаторы соответствуют последним мировым стандартам и уровням безопасности SIL2 и SIL3.

Данный газоанализатор внесён в Государственный реестр средств измерений и поставляется с обязательной госповеркой.

Газоанализатор имеет следующие выходные сигналы:
- унифицированный аналоговый выходной сигнал (4 - 20) мА в диапазоне показаний;
- цифровой сигнал, интерфейс RS-485 с протоколом ModBus RTU;
- цифровой сигнал HART с локальным разъёмом;
- 3 реле типа «сухой контакт»: «Порог 1», «Порог 2», «Неисправность».

Существует более усовершенствованная модернизированная версия датчика-газоанализатора СГОЭС и СГОЭС-2 – исполнение СГОЭС-М11.

Основные преимущества и отличительные особенности СГОЭС-М11:

- индивидуальная температурная градуировка;
- увеличенная точность в несколько раз во всём температурном диапазоне;
- наличие HART-протокола в стандартной комплектации;
- улучшенная электроника;
- трёхцветная светодиодная индикация.

Особенности и преимущества:

- средний срок службы газоанализатора 15 лет;
- потребляемая мощность менее 5,5 Вт;
- применение в газоанализаторе надёжного и долговечного (более 10 лет) оптического сенсора;
- высокий уровень защиты корпуса от пыли и влаги – IP67;
- возможность установки как в помещении, так и на улице;
- аналоговые (4-20 мА), релейные («сухой контакт») и цифровые выходы ();
- взрывозащищённая модель;
- устойчивость к вибрации гарантирует надёжность и длительный срок службы;
- эффективно работает в условиях тумана и повышенной влажности;
- широкий диапазон рабочих температур обеспечивает эксплуатационную гибкость и надежность;
- оборудован часами реального времени (RTC) и энергонезависимой памятью на 16000 страниц;
- наличие исполнения с межповерочным интервалом 2 года – СГОЭС-2;
- высокая чувствительность ко всем видам углеводородных газов/паров для максимальной безопасности;
- контроль загрязнения ИК оптического сенсора (пыль, краска и т.д.) обеспечивает своевременное поддержание сигналов тревоги и помогает защитить от ложных срабатываний.

Области применения:

• нефтяные платформы;
• танкеры по перевозки нефти, грузовые корабли и другие суда;
• наливные эстакады;
• предприятия по производству и хранению сжиженного природного газа / сжиженного нефтяного газа;
• АЗС, АГЗС и другие заправочные станции;
• компрессорные станции;
• нефтехимические и тепловые электростанции;
• газовые турбины;
• транспортные предприятия (аэропорты и метро);
• нефтяные и газовые бойлеры и печи;
• насосные станции магистральных газо- и нефтепроводов‚ резервуарные парки;
• и другие объекты.

Типы модификаций газоанализатора

Исполнение газоанализатора

Описание

СГОЭС

Датчик-газоанализатор оптический взрывозащищённый одноканальный стационарный на горючие газы, диффузионный отбор пробы, корпус из алюминия, межповерочный интервал – 1 год

СГОЭС-2

Датчик-газоанализатор оптический взрывозащищённый одноканальный стационарный на горючие газы, диффузионный отбор пробы, корпус из алюминия, межповерочный интервал – 2 года


Диапазоны измерений и анализируемые газы

Исполнение газоанализатора

Определяемый компонент

Диапазон измерений

ДВК, % НКПР 1)

объёмной доли, %

СГОЭС, СГОЭС-2 метан

метан (CH4)

0 - 100

0 - 4,4

СГОЭС, СГОЭС-2 пропан

пропан (C3H8)

0 - 100

0 - 1,7

СГОЭС, СГОЭС-2 бутан

бутан (C4H10)

0 - 50

0 - 0,7

СГОЭС, СГОЭС-2 изобутан

изобутан (и-C4H10)

0 - 50

0 - 0,65

СГОЭС, СГОЭС-2 пентан

пентан (C5H12)

0 - 50

0 - 0,7

СГОЭС, СГОЭС-2 циклопентан

циклопентан (C5H10)

0 - 50

0 - 0,7

СГОЭС, СГОЭС-2 гексан

гексан (C6H14)

0 - 50

0 - 0,5

СГОЭС, СГОЭС-2 пропилен

пропилен (C3H6)

0 - 50

0 - 1

СГОЭС, СГОЭС-2 метанол

пары метилового спирта (CH3OH)

0 - 50

0 - 2,75

СГОЭС, СГОЭС-2 этанол

пары этилового спирта (C2H5OH)

0 - 50

0 - 1,55

СГОЭС, СГОЭС-2 этан

этан (C2H6)

0 - 50

0 - 1,25

СГОЭС, СГОЭС-2 этилен

этилен (C2H4)

0 - 50

0 - 1,15

СГОЭС, СГОЭС-2 ацетон

пары ацетона (CH3COCH3)

0 - 50

0 - 1,25

СГОЭС, СГОЭС-2 толуол

пары толуола (C6H5CH3)

0 - 50

0 - 0,55

СГОЭС, СГОЭС-2 бензол

пары бензола (C6H6)

0 - 50

0 - 0,6

СГОЭС, СГОЭС-2 МТБЭ

пары метил-трет-бутилового эфира (CH3CO(CH3)3)

0 - 50

0 - 0,75

СГОЭС, СГОЭС-2 п-ксилол

пары пара-ксилола (п-C8H10)

0 - 50

0 - 0,55

СГОЭС, СГОЭС-2 о-ксилол

пары орто-ксилола (о-C8H10)

0 - 50

0 - 0,5

СГОЭС, СГОЭС-2 изопропанол

пары изопропилового спирта ((CH3)2CHOH)

0 - 50

0 - 1

СГОЭС, СГОЭС-2 этилбензол

пары этилбензола (C8H10)

0 - 50

0 - 0,5

СГОЭС, СГОЭС-2 циклогексан

циклогексан (C6H12)

0 - 50

0 - 0,6

СГОЭС, СГОЭС-2 гептан

гептан (C7H16)

0 - 50

0 - 0,55

СГОЭС, СГОЭС-2 нефтепродукты 9)

пары бензина неэтилированного 2)

0 - 50

-

пары дизельного топлива 3)

0 - 50

-

пары керосина 4)

0 - 50

-

пары уайт-спирита 5)

0 - 50

-

пары топлива для реактивных двигателей 6)

0 - 50

-

пары бензина автомобильного 7)

0 - 50

-

пары бензина авиационного 8)

0 - 50

-

Примечания:
1) - значения НКПР в соответствии с ГОСТ Р 51330.19-99;
2) - бензин неэтилированный по ГОСТ Р 51866-2002;
3) - топливо дизельное по ГОСТ 305-82;
4) - керосин по ГОСТ Р 52050-2003;
5) - уайт-спирит по ГОСТ 3134-78;
6) - топливо для реактивных двигателей по ГОСТ 10227-86;
7) - бензин автомобильный по ГОСТ Р 51866-2002;
8) - бензин авиационный по ГОСТ 1012-72;
9) - газоанализаторы исполнений СГОЭС нефтепродукты калибруются по какому-либо одному из определяемых компонентов;
- пределы допускаемой основной абсолютной погрешности для всех исполнений СГОЭС (СГОЭС-2) равны ± 5 % НКПР;
- пределы допускаемой основной относительной погрешности для исполнений СГОЭС (СГОЭС-2) метан и пропан равны ± 10 % (в диапазоне от 50 до 100 % НКПР);
- диапазон показаний для всех исполнений газоанализатора равен (0 - 100) % НКПР.
Характеристики

Характеристики

Значения

Принцип действия

оптический абсорбционный

Способ отбора пробы

диффузионный

Госповерка

есть

Количество исполнений газоанализатора (в зависимости от определяемого компонента)

39

Выходные сигналы

унифицированный аналоговый выходной сигнал (4 - 20) мА в диапазоне показаний

цифровой сигнал, интерфейс RS-485 с протоколом ModBus RTU

цифровой сигнал HART с локальным разъёмом

3 реле «сухой контакт»: «Порог 1», «Порог 2», «Неисправность»

Материал корпуса

алюминий, нержавеющая сталь 316

Вид взрывозащиты

1ExdIICT4Gb, рудничное исполнение PB Exd I

Степень защиты от влаги и пыли

IP67

Энергонезависимая память

16000 страниц

Напряжение питания, В

18 - 32

Максимальная электрическая мощность, потребляемая газоанализатором, В·А, не более:

- рабочая

5,5

- в режиме обогрева

7,9

Номинальное время установления выходного сигнала газоанализатора, с:

- по уровню 0,5 (T0,5), с

10

- по уровню 0,9 (T0,9), с

20

Время прогрева газоанализатора, мин, не более

10

Самодиагностика

автоматическая диагностика ошибок через выходные сигналы и оповещение

Условия эксплуатации:

- диапазон температуры окружающей и анализируемой сред, °C

от -60 до +90

- относительная влажность при температуре 35 °С без конденсации влаги, %, не более

100

- диапазон атмосферного давления, кПа

80 - 100

Габаритные размеры, мм, не более

191×107×303

Масса, кг, не более:



- с кронштейном (алюминий)

4,2

- с кронштейном (нержавеющая сталь 316)

6,3

Межповерочный интервал, лет:

- СГОЭС

1

- СГОЭС-2

2

Средняя наработка на отказ, час.

35000

Средний полный срок службы, лет

15

Гарантия, мес.

24

Комплект поставки

Наименование

Количество

Примечания

Газоанализатор

1

Руководство по эксплуатации

1

ЖСКФ.413311.002 РЭ

Паспорт

1

ЖСКФ.413311.002 ПС

Методика поверки

1

МП 242-ХХХХ-20ХХ

Комплект принадлежностей

1

CD-диск с ПО и разрешительной документацией на изделие

1

Кабельный ввод

1

Защитный козырёк

1

Магнитный браслет

1

Кожух защитный

1

Блок индикации (клеммный модуль)

1

по отдельному заказу

Примечание: в базовый комплект поставки не входит и поставляется по отдельному заказу.

Вспомогательное оборудование

Магнитный браслет

Магнитный браслет.jpg

Магнитный браслет, зафиксированный на корпусе газоанализатора, позволяет произвести установку «нуля» на месте штатного монтажа датчика (без его отключения), а также сбросить настройки прибора до заводской установки

Защитный козырёк

Защитный козырёк.jpg

Козырёк защищает оптические элементы датчиков от неблагоприятного воздействия окружающей среды в местах их установки (на открытом воздухе и подобных местах); выполнен из тепло-морозо-кислото-щелочестойкой резины (марка ТКМЩ) средней / повышенной плотности; повышенная устойчивость к воздействиям при эксплуатации в температурном диапазоне от -60 до +90 °С

МВЭС модуль видео наблюдения


Модуль видео наблюдения МВЭС применяется для передачи и записи видеоинформации по запросу от внешнего контрольного устройства; пригоден для работы в составе автоматических установок и комплексов противопожарной защиты и пожаротушения и / или контроля загазованности

Кронштейн


Поворотная система крепления датчиков к кронштейну обеспечивает простоту установки прибора в необходимом положении (ориентирование) для контроля требуемой зоны пространства; метки градуировки на шарнире держателя позволяют легко сориентировать датчик в вертикальной плоскости и, при необходимости, произвести фиксацию конкретного угла наклона газоанализатора

Калибровочная камера

Калибровочная камера.jpg

Защитный кожух

Зажитный кожух СГОЭС.jpg

Кабельный ввод

Кабельный ввод.jpg

Заглушка


Магнитный ключ

Магнитный (калибровочный) ключ.JPG

Магнитный ключ применяется для калибровки и установки "0" газоанализаторов в полевых условиях без использования ПК

Калибровочный комплект для газоанализатора

ВТР вентиль точной регулировки

ВТР вентиль.jpg

Вентиль точной регулировки ВТР используется для регулирования расхода (проводимой) газовой среды; ВТР устанавливается на баллон с газовой смесью, при этом резьба вводной гайки должна соответствовать резьбе, имеющейся на клапане выпуска имеющейся ГСО-ПГС

РМА ротаметр

РМА ротаметр.jpg

Ротаметр предназначен для точного определения объёма расхода газовой смеси (шкала градуирована по воздуху, градуировку можно пересчитать на расход контролируемого газового компонента)

Трубка поливинил-хлоридная (ПВХ)

Трубка ПВХ 4х15.JPG

Трубка ПВХ предназначена для соединения штуцеров подачи (и сброса) газовой смеси: поливинилхлорид гладкий; внутренний диаметр 4 мм, толщина стенок 1,5 мм

ГСО-ПГС аттестованные смеси заданной концентрации определяемого газового компонента

ПГС поверочная газовая смесь.JPG

Аттестованные поверочные газовые смеси применяются для контроля точности метрологических характеристик измерения задаваемой концентрации газа - поставляются в газовых баллонах ёмкостью 4 и 10 литров.



Модификации товара
СГОЭС-метан ЖСКФ.413311.002 ТУ датчик-газоанализатор оптический стационарный на горючие газы, калибровка по метану (CH4), Uпит = 24 В, взрывозащита 1ExdIICT4, IP67, (4 - 20) мА, RS485 (Modbus RTU), релейный выход «сухой контакт», корпус из алюминия
СГОЭС-метан ЖСКФ.413311.002 ТУ датчик-газоанализатор оптический стационарный на горючие газы, калибровка по метану (CH4), Uпит = 24 В, взрывозащита 1ExdIICT4, IP67, (4 - 20) мА, RS485 (Modbus RTU), релейный выход «сухой контакт», корпус из алюминия
76 740 ₽ /шт
В наличии
СГОЭС-метанол ЖСКФ.413311.002 ТУ датчик-газоанализатор оптический стационарный на горючие газы, калибровка по метанолу (CH3OH), Uпит = 24 В, взрывозащита 1ExdIICT4, IP67, (4 - 20) мА, RS485 (Modbus RTU), релейный выход «сухой контакт», корпус из алюминия
СГОЭС-метанол ЖСКФ.413311.002 ТУ датчик-газоанализатор оптический стационарный на горючие газы, калибровка по метанолу (CH3OH), Uпит = 24 В, взрывозащита 1ExdIICT4, IP67, (4 - 20) мА, RS485 (Modbus RTU), релейный выход «сухой контакт», корпус из алюминия
92 610 ₽ /шт
В наличии
СГОЭС-пропан ЖСКФ.413311.002 ТУ датчик-газоанализатор оптический стационарный на горючие газы, калибровка по пропану (C3H8), Uпит = 24 В, взрывозащита 1ExdIICT4, IP67, (4 - 20) мА, RS485 (Modbus RTU), релейный выход «сухой контакт», корпус из алюминия
СГОЭС-пропан ЖСКФ.413311.002 ТУ датчик-газоанализатор оптический стационарный на горючие газы, калибровка по пропану (C3H8), Uпит = 24 В, взрывозащита 1ExdIICT4, IP67, (4 - 20) мА, RS485 (Modbus RTU), релейный выход «сухой контакт», корпус из алюминия
76 780 ₽ /шт
В наличии
