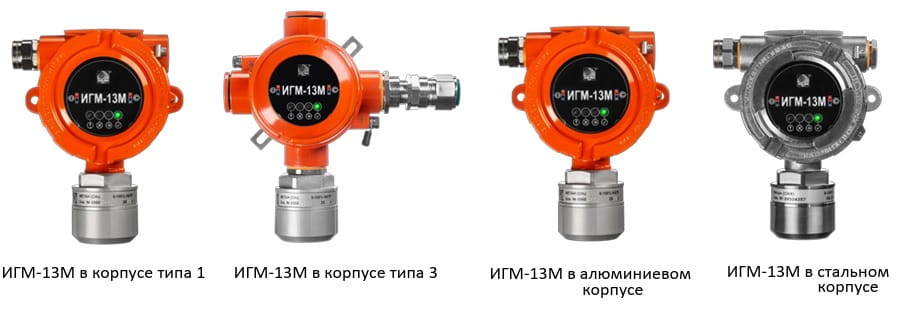

Стационарный газоанализатор ИГМ-13М (имеет децимальный номер МРБП.413347.004-01) специально разработан для измерения взрывоопасных углеводородных газов или диоксида углерода в промышленных условиях.
Режим работы - непрерывный, круглосуточный.
Газоанализатор ИГМ-13М работает как самостоятельное моноблочное устройство, так в составе газоаналитической системы сигнализации горючих газов. Может применяться совместно с исполнительными устройствами любых типов.
Газоанализатор предназначен для работы в замкнутых взрывоопасных помещениях (устанавливается на стене, на специальной крепёжной трубе) и на открытых площадках. За дополнительную плату поставляются козырёк и противодождевая насадка (для защиты прибора от атмосферных осадков и солнечного излучения).
В зависимости от измеряемого газа в конструкции используется 1 из 3 типов датчиков: оптический, электрохимический или фотоионизационный. Суммарно газоанализатор ИГМ-13М способен определить концентрацию 122 веществ и паров. Отбор пробы осуществляется за счёт диффузии.
Корпус прибора изготавливается в 2 исполнениях: из алюминия и нержавеющей стали. Корпус обоих типов имеет взрывозащиту, высокую степень защиты от проникновения пыли и влаги - IP 68.
Прибор оснащён яркой световой индикацией. Для передачи данных исполнительным устройствам используются цифровой интерфейс RS-485 MODBUS и протокол HART, аналоговый сигнал 4 - 20 мА, реле "сухой контакт". Предусмотрены самодиагностика неисправности и контроль загрязнений сенсора.
Настройка газоанализатора производится с помощью магнитного ключа, интерфейса RS-485.
Газоанализатор обеспечивает стабильную работу в экстремальных условиях: от - 60 до +60⁰С.
Характеризуется высокой точностью, отсутствием ложных срабатываний. Исполнения с оптическим датчиком оснащены обогревом оптики для эксплуатации прибора в условиях низких температур и повышенной влажности.
Прибор зарегистрирован в Госреестре СИ РФ и поставляется с проведением первичной поверки. Допущен к применению в Республике Казахстан, Республике Узбекистан. Соответствует требованиям технических регламентов ЕАЭС.
Средний полный срок службы – 10 лет.
Гарантийный срок эксплуатации прибора - 18 месяцев.
Гарантийный срок эксплуатации для опт. датчика - 18 месяцев, для электрохим. и фотоиониз. датчиков - 12 месяцев.
ООО «НПП «ГазоАналит» предлагает широкий выбор газоанализаторов, которые подходят для различных условий эксплуатации. Мы гарантируем высокое качество продукции и профессиональную поддержку наших клиентов.
Не упустите возможность приобрести надёжный газоанализатор от ООО «НПП «ГазоАналит» и обеспечить безопасность и комфорт на Вашем предприятии!
| Режим | Светодиоды | Токовый выход (мА) | Контакты реле (по умолчанию) | |||||
| зеленый | красный | желтый | синий | «Неисправность» | «Порог1» | «Порог2» | ||
| Нет питания | - | - | - | ... | - | разомкн | разомкн | разомкн |
| Измерение и контроль уставок (штатный режим работы) | вкл | выкл | выкл | … | 4 - 20 | замкн | разомкн | разомкн |
| Превышен «Порог1» | вкл | вкл | выкл | … | 4 - 20 | замкн | замкн | разомкн |
| Превышен «Порог2» | вкл | мигает | выкл | … | 4 - 20 | замкн | замкн | замкн |
| Измеряемое значение > 100 % НКПР | мигает | мигает | выкл | … | 22 | замкн | замкн | замкн |
| Прогрев | 1. «выкл» при самотестировании 2. «вкл» при завершении самотестировании |
выкл | мигает (реле порогов отключены) | … | 1 | замкн | разомкн | разомкн |
| Неисправность | выкл | выкл | вкл (реле порогов отключены) | … | 3 | разомкн | разомкн | разомкн |
| Обмен данными по RS-485 | … | … | … | кратковременное включение в момент приёма или передачи данных | … | … | … | … |
| Реакция на поднесенный магнит | кратковременное выключение | … | … | … | … | … | … | … |
| Режим градуировки и установки 0 с помощью магнита | кратковременное выключение | мигает | 2 | замкн | разомкн | разомкн | ||
Примечания:
- « … » - возможно любое значение;
- « – » - отсутствие индикации;
- * - пороги установленные по-умолчанию 10 % и 30 % относительно.
| Определяемый компонент | Диапазон измерений объёмной доли определяемого компонента | Пределы допускаемой основной погрешности * | Предел допускаемого времени установления показаний Т0,9, с | ||
| абсолютной, объёмная доля определяемого компонента | относительной | ||||
| Электрохимические датчики | |||||
| Кислород (О2) | от 0 до 30 % | ± 0,5 % | - | 20 | |
| Оксид углерода (СО) | от 0 до 500 млн-1 | от 0 до 30 млн-1 | ± 3 млн-1 | - | 30 |
| от 40 до 500 млн-1 | - | ± 10 % | |||
| от 0 до 2000 млн-1 | от 0 до 40 млн-1 | ± 4 млн-1 | - | 30 | |
| от 40 до 2000 млн-1 | - | ± 10 % | |||
| от 0 до 5000 млн-1 | от 0 до 50 млн-1 | ± 5 млн-1 | - | 30 | |
| от 50 до 5000 млн-1 | - | ± 10 % | |||
| Сероводород (H2S) | от 0 до 100 млн-1 | от 0 до 7,5 млн-1 | ± 1,5 млн-1 | - | 30 |
| от 7,5 до 100 млн-1 | - | ± 20 % | |||
| от 0 до 2000 млн-1 | от 0 до 15 млн-1 | ± 3 млн-1 | - | 25 | |
| от 15 до 2000 млн-1 | - | ± 20 % | |||
| Хлор (Сl2) | от 0 до 10 млн-1 | от 0 до 1 млн-1 | ± 0,2 млн-1 | - | 60 |
| от 1 до 10 млн-1 | - | ± 20 % | |||
| от 0 до 50 млн-1 | от 0 до 2 млн-1 | ± 0,4 млн-1 | - | 120 | |
| от 2 до 50 млн-1 | - | ± 20 % | |||
| от 0 до 200 млн-1 | от 0 до 2 млн-1 | ± 0,4 млн-1 | - | 30 | |
| от 2 до 200 млн-1 | - | ± 20 % | |||
| Цианистый водород (HCN) | от 0 до 10 млн-1 | от 0 до 1 млн-1 | ± 0,1 млн-1 | - | 70 |
| от 1 до 10 млн-1 | - | ± 20 % | |||
| от 0 до 30 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | 70 | |
| от 10 до 30 млн-1 | - | ± 20 % | |||
| от 0 до 50 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | 120 | |
| от 5 до 50 млн-1 | - | ± 20 % | |||
| от 0 до 100 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | 120 | |
| от 5 до 100 млн-1 | - | ± 20 % | |||
| Аммиак (NH3) | от 0 до 100 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | 40 |
| от 10 до 100 млн-1 | - | 20 % | |||
| от 0 до 300 млн-1 | от 0 до 20 млн-1 | ± 4 млн-1 | - | 40 | |
| от 20 до 300 млн-1 | - | ± 20 % | |||
| от 0 до 1000 млн-1 | от 0 до 30 млн-1 | ± 6 млн-1 | - | 60 | |
| от 30 до 1000 млн-1 | - | ± 20 % | |||
| Диоксид серы (SO2) | от 0 до 20 млн-1 | от 0 до 2,5 млн-1 | ± 0,5 млн-1 | - | 30 |
| от 2,5 до 20 млн-1 | - | ± 20 % | |||
| от 0 до 2000 млн-1 | от 0 до 50 млн-1 | ± 10 млн-1 | - | 40 | |
| от 50 до 2000 млн-1 | - | ± 20 % | |||
| Оксид азота (NO) | от 0 до 250 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | 40 |
| от 10 до 250 млн-1 | - | ± 20 % | |||
| от 0 до 2000 млн-1 ** | от 0 до 100 млн-1 | ± 20 млн-1 | - | 60 | |
| от 100 до 2000 млн-1 | - | ± 20 % | |||
| Диоксид азота (NO2) | от 0 до 30 млн-1 | от 0 до 1 млн-1 | ± 0,2 млн-1 | - | 30 |
| от 1 до 30 млн-1 | - | ± 20 % | |||
| от 0 до 2000 млн-1 | от 0 до 100 млн-1 | ± 20 млн-1 | - | 60 | |
| от 100 до 2000 млн-1 | - | ± 20 % | |||
| Водород (H2) | от 0 до 2 % | от 0 до 2 % | ± 0,1 % | - | 60 |
| от 0 до 1000 млн-1 | от 0 до 1000 млн-1 | ± 20 млн-1 | - | 70 | |
| Фтор (F2) | от 0 до 1 млн-1 | от 0 до 1 млн-1 | ± 0,04 млн-1 | - | 80 |
| Арсин(AsH3) | от 0 до 1 млн-1 | от 0 до 1 млн-1 | ± 0,06 млн-1 | - | 30 |
| Фосфин (PH3) | от 0 до 5 млн-1 | от 0 до 0,3 млн-1 | ± 0,06 млн-1 | - | 30 |
| от 0,3 до 5 млн-1 | - | ± 20 % | |||
| от 0 до 1000 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | 60 | |
| от 10 до 1000 млн-1 | - | ± 20 % | |||
| Моносилан (SiH4) | от 0 до 50 млн-1 | от 0 до 5 млн-1 | ± 1 млн-1 | - | 60 |
| от 5 до 50 млн-1 | - | ± 20 % | |||
| Хлороводород (HCl) | от 0 до 30 млн-1 | от 0 до 2 млн-1 | ± 0,4 млн-1 | 60 | |
| от 2 до 30 млн-1 | ± 20 % | ||||
| Фтороводород (HF) | от 0 до 10 млн-1 | от 0 до 2 млн-1 | ± 0,4 млн-1 | 90 | |
| от 2 до 10 млн-1 | - | ± 20 % | |||
| Карбонил-хлорид (COCl2) | от 0 до 1 млн-1 | от 0 до 1 млн-1 | ± 0,15 млн-1 | - | 120 |
| Метилмеркаптан (CH3SH) | от 0 до 10 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | 40 |
| Озон (O3) | от 0 до 0,25 млн-1 | от 0 до 0,25 млн-1 | ± 0,04 млн-1 | - | 60 |
| Бром (Br2) | от 0 до 5 млн-1 | от 0 до 1 млн-1 | ± 0,2 млн-1 | - | 50 |
| от 1 до 5 млн-1 | - | ± 20 % | |||
| Формальдегид (CH2O) | от 0 до 10 млн-1 | от 0 до 1 млн-1 | ± 0,2 млн-1 | - | 80 |
| от 1 до 10 млн-1 | - | ± 20 % | |||
| Этилмеркаптан(C2H5SH) | от 0 до 14 млн-1 | от 0 до 14 млн-1 | ± 0,4 млн-1 | - | 90 |
| Этиленоксид (C2H4О) | от 0 до 100 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | 150 |
| от 1 до 100 млн-1 | - | ± 20 % | |||
| Этилен (С2H4) | от 0 до 100 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | 60 |
| от 10 до 100 млн-1 | - | ± 20 % | |||
| Метанол (CH₃OH) | от 0 до 200 млн-1 | от 0 до 20 млн-1 | ± 2 млн-1 | - | 200 |
| от 20 до 200 млн-1 | - | ± 20 % | |||
| Этанол (C2H6O) | от 0 до 200 млн-1 | от 0 до 20 млн-1 | ± 2 млн-1 | - | 30 |
| от 20 до 200 млн-1 | ± 20 % | ||||
| Оптические датчики | |||||
| Диоксид углерода (CO2) | от 0 до 1,5 % | от 0 до 1,5 % | ± 0,1 % | - | 5 |
| от 0 до 2,5 % | от 0 до 2 % | ± 0,1 % | - | 5 | |
| от 2,0 до 2,5 % | - | 5 % | |||
| от 0 до 5 % | от 0 до 2 % | ± 0,1 % | - | 5 | |
| от 2,0 до 5 % | - | 5 % | |||
| Пропан (С3H8) | от 0 до 100 % НКПР (от 0 до 1,7 % ***) | от 0 до 60 % НКПР | ± 3 % НКПР | - | 5 |
| от 60 до 100 % НКПР | - | ± 5 % | |||
| Метан (CH4) | от 0 до 100 % | от 0 до 2 % | ± 0,1 % | - | 20 |
| от 2 до 100 % | - | ± 5 % | |||
| от 0 до 100 % НКПР (от 0 до 4,4 % ***) | от 0 до 60 % НКПР | ± 0,13 % (± 3 % НКПР) | - | 5 | |
| от 60 до 100 % НКПР | - | ± 5 % | |||
| Этан (С2H6) | от 0 до 100 % НКПР (от 0 до 2,4 % ***) | от 0 до 60 % НКПР | ± 3 % НКПР | - | 5 |
| от 60 до 100 % НКПР | - | ± 5 % | |||
| Н-Гексан (С6H14) | от 0 до 100 % НКПР (от 0 до 1 % ***) | от 0 до 60 % НКПР | ± 3 % НКПР | - | 15 |
| от 60 до 100 % НКПР | - | ± 5 % | |||
| Н-Бутан (С4H10) | от 0 до 100 % НКПР (от 0 до 1,4 % ***) | от 0 до 60 % НКПР | ± 3 % НКПР | - | 5 |
| от 60 до 100 % НКПР | - | ± 5 % | |||
| Изобутан (С4H10) | от 0 до 100 % НКПР (от 0 до 1,3 % ***) | от 0 до 60 % НКПР | ± 3 % НКПР | - | 5 |
| от 60 до 100 % НКПР | - | ± 5 % | |||
| Пентан (С5H12) | от 0 до 100 % НКПР (от 0 до 1,1 % ***) | от 0 до 60 % НКПР | ± 3 % НКПР | - | 15 |
| от 60 до 100 % НКПР | - | ± 5 % | |||
| Пропилен (С3Н6) | от 0 до 100 % НКПР (от 0 до 4 % ***) | от 0 до 60 % НКПР | ± 3 % НКПР | - | 5 |
| от 60 до 100 % НКПР | - | ± 5 % | |||
| Метанол (CH3ОН) | от 0 до 50 % НКПР (от 0 до 3 % ***) | ± 5 % НКПР | - | 15 | |
| Толуол (метилбензол, C7H8) | от 0 до 50 % НКПР (от 0 до 0,5 % ***) | ± 5 % НКПР | - | 15 | |
| Этиленоксид (C2H4О) | от 0 до 50 % НКПР (от 0 до 1,3 %) *** | ± 5 % НКПР | - | 15 | |
| Бензол (C6H6) | от 0 до 100 % НКПР (от 0 до 1,2 %) *** | от 0 до 60 % НКПР | ± 3 % НКПР | - | 15 |
| от 60 до 100 % НКПР | - | ± 5 % | |||
| Ацетон ((CH3)2СО) | от 0 до 50 % НКПР (от 0 до 1,25 %) *** | ± 5 % НКПР | - | 5 | |
| Этилен (С2Н4) | от 0 до 100 % НКПР (от 0до 2,3 %) *** | от 0 до 60 % НКПР | ± 3 % НКПР | - | 5 |
| от 60 до 100 % НКПР | - | ± 5 % | |||
| Н-октан (C8H18) | от 0 до 50 % НКПР (от 0 до 0,4 %) *** | ± 5 % НКПР | - | 35 | |
| Этанол(С2Н5OH) | от 0 до 50 % НКПР (от 0 до 1,55 %) *** | ± 5 % НКПР | - | 5 | |
| Метилтретбутиловый эфир (МТБЭ, CH3СО(CH3)3) | от 0 до 50 % НКПР (от 0 до 0,75 %) *** | ± 5 % НКПР | - | 35 | |
| н-Гептан (C7H6) | от 0 до 100 % НКПР (от 0 до 1,1 %) *** | от 0 до 60 % НКПР | ± 3 % НКПР | - | 15 |
| от 60 до 100 % НКПР | - | ± 5 % | |||
| Нонан (C9H2) | от 0 до 50 % НКПР (от 0 до 0,35 %) *** | ± 5 % НКПР | - | 35 | |
| Декан (C10H22) | от 0 до 50 % НКПР (от 0 до 0,35 %) *** | ± 5 % НКПР | - | 35 | |
| Стирол (C8H8) | от 0 до 100 % НКПР (от 0 до 1,1 %) *** | от 0 до 60 % НКПР | ± 3 % НКПР | - | 35 |
| от 60 до 100 % НКПР | - | ± 5 % | |||
| Этилацетат (CH3COOCH2CH3) | от 0 до 50 % НКПР (от 0 до 1,1 %) *** | ± 5 % НКПР | - | 35 | |
| Бензин автомобильный по ГОСТ Р 51313-99 | от 0 до 50 % НКПР | ± 5 % НКПР | - | 35 | |
| Топливо дизельное по ГОСТ305-2013 | от 0 до 50 % НКПР | ± 5 % НКПР | - | 35 | |
| Керосин по ГОСТ Р52050-2006 | от 0 до 50 % НКПР | ± 5 % НКПР | - | 35 | |
| Уайт-спирит по ГОСТ3134-78 | от 0 до 50 % НКПР | ± 5 % НКПР | - | 35 | |
| Топливо для реактивных двигателей по ГОСТ10227-86 | от 0 до 50 % НКПР | ± 5 % НКПР | - | 35 | |
| Бензин авиационный по ГОСТ 1012-72 | от 0 до 50 % НКПР | ± 5 % НКПР | - | 35 | |
| Бензин неэтилированный по ГОСТ Р51866-2002 | от 0 до 50 % НКПР | ± 5 % НКПР | - | 35 | |
| 1-бутен (С4Н8) | от 0 до 50 % НКПР (от 0 до 0,7 %) *** | ± 5 % НКПР (± 0,07 %) | - | 5 | |
| Циклопентан(С5Н10) | от 0 до 50 % НКПР (от 0 до 0,7 %) *** | ± 5 % НКПР (± 0,07 %) | - | 15 | |
| Циклогексан (С6Н12) | от 0 до 50 % НКПР (от 0 до 0,6 %) *** | ± 5 % НКПР (± 0,06 %) | - | 15 | |
| Изобутилен (i-C4H8) | от 0 до 50 % НКПР (от 0 до 0,8 %) *** | ± 5 % НКПР (± 0,08 %) | - | 15 | |
| Изопропен (С5Н8) | от 0 до 50 % НКПР (от 0 до 0,85 %) | ± 5 % НКПР (± 0,085 %) | - | 15 | |
| Этилбензол (C8H10) | от 0 до 50 % НКПР (от 0 до 0,5 %) *** | ± 5 % НКПР (± 0,05 %) | - | 35 | |
| Бутилацетат (С6Н12О2) | от 0 до 50 % НКПР (от 0 до 0,6 %) *** | ± 5 % НКПР (± 0,06 %) | - | 35 | |
| 1,3-бутадиен (дивинил)(С4Н6) | от 0 до 100 % НКПР (от 0 до 1,4 %) | ± 5 % НКПР (± 0,07 %) | - | 15 | |
| 1,2-дихлорэтан (С2Н4С12) | от 0 до 50 % НКПР (от 0 до 3,1 %) *** | ± 5 % НКПР (± 0,31 %) | - | 35 | |
| Диметил-сульфид(C2H5SH) | от 0 до 50 % НКПР (от 0 до 1,1 %) *** | ± 5 % НКПР (± 0,11 %) | - | 35 | |
| 1-гексен (С6Н12) | от 0 до 50 % НКПР (от 0 до 0,6 %) *** | ± 5 % НКПР (± 0,06 %) | - | 35 | |
| 1-бутанол (С4Н9ОН) | от 0 до 50 % НКПР (от 0 до 0,7 %) *** | ± 5 % НКПР (± 0,07 %) | - | 35 | |
| Винилхлорид (C2H3Cl) | от 0 до 50 % НКПР (от 0 до 1,8 %) *** | ± 5 % НКПР (± 0,18 %) | - | 35 | |
| Циклопропан (С3Н6) | от 0 до 50 % НКПР (от 0 до 1,2 %) | ± 5 % НКПР (± 0,12 %) | - | 35 | |
| Диэтиловый эфир (С4Н10О) | от 0 до 50 % НКПР (от 0 до 0,85 %) *** | ± 5 % НКПР (± 0,085 %) | - | 35 | |
| Пропиленоксид (С3Н60) | от 0 до 50 % НКПР (от 0 до 0,95 %) *** | ± 5 % НКПР (± 0,095 %) | - | 35 | |
| Хлорбензол (С6Н5Сl) | от 0 до 50 % НКПР (от 0 до 0,65 %) *** | ± 5 % НКПР (± 0,065 %) | - | 35 | |
| 2-метил-2- пропанол (С4Н10О) | от 0 до 50 % НКПР (от 0 до 0,9 %) *** | ± 5 % НКПР (± 0,09 %) | - | ||
| 2-бутанон(С4Н8О) | от 0 до 50 % НКПР (от 0 до 0,9 %) *** | ± 5 % НКПР (± 0,09 %) | - | 35 | |
| Пары нефтепродуктов ** | от 0 до 50 % НКПР | ± 5 % НКПР | - | 35 | |
| Сумма углеводородов ** | от 0 до 50 % НКПР | ± 5 % НКПР | - | 35 | |
| Фотоионизационные датчики | |||||
| Бензол (С6Н6) | от 0 до 20 млн-1 | от 0 до 1 млн-1 | ± 0,2 млн-1 | - | 25 |
| от 1 до 20 млн-1 | - | ± 20 % | |||
| от 0 до 100 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | 25 | |
| от 10 до 100 млн-1 | - | ± 20 % | |||
| от 0 до 500 млн-1 **** | от 0 до 100 млн-1 | ± 20 млн-1 | - | 25 | |
| от 100 до 500 млн-1 | - | ± 20 % | |||
| Уксусная кислота(C2H4O2) | от 0 до 100 млн-1 | от 0 до 0,5 млн-1 | ± 0,1 млн-1 | - | 25 |
| от 0,5 до 20 млн-1 | ± 20 % | ||||
| 2-Метилпропен (изобутилен) [i- C4H8] | от 0 до 40 млн-1 | от 0 до 1 млн-1 | ± 2 млн-1 | - | 25 |
| от 1 до 40 млн-1 | - | ± 20 % | |||
| от 0 до 100 млн-1 | от 0 до 10 млн-1 | ± 0,2 млн-1 | - | 25 | |
| от 1 до 40 млн-1 | - | ± 20 % | |||
| от 0 до 1000 млн-1 | от 0 до 100 млн-1 | ± 20 млн-1 | - | 25 | |
| от 1 до 40 млн-1 | - | ± 20 % | |||
| Метилбензол (толуол) [C7H8] | от 0 до 20 млн-1 | от 0 до 1 млн-1 | ± 0,2 млн-1 | - | 25 |
| от 1 до 20 млн-1 | - | ± 20 % | |||
| о-Ксилол (диметилбензол) [C6H4(CH3)2] | от 0 до 20 млн-1 | от 0 до 1 млн-1 | ± 0,2 млн-1 | - | 25 |
| от 1 до 20 млн-1 | - | ± 20 % | |||
| от 0 до 100 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | 25 | |
| от 10 до 100 млн-1 | - | ± 20 % | |||
| Арсин (AsH3) | от 0 до 1,5 млн-1 | от 0 до 0,1 млн-1 | ± 0,02 млн-1 | - | 25 |
| от 0,1 до 1,5 млн-1 | - | ± 20 % | |||
| от 0 до 10 млн-1 | от 0 до 1 млн-1 | ± 2 млн-1 | - | ||
| от 1 до 10 млн-1 | - | ± 20 % | |||
| Фосфин (РН3) | от 0 до 1,5 млн-1 | от 0 до 0,1 млн-1 | ± 0,02 млн-1 | - | 25 |
| от 0,1 до 1,5 млн-1 | - | ± 20 % | |||
| от 0 до 10 млн-1 | от 0 до 1 млн-1 | ± 2 млн-1 | - | ||
| от 1 до 10 млн-1 | - | ± 20 % | |||
| Нафталин(С10Н8) | от 0 до 16 млн-1 | от 0 до 1 млн-1 | ± 0,2 млн-1 | - | 25 |
| от 1 до 16 млн-1 | - | ± 20 % | |||
| Трихлор-этилен (C2HCl3) | от 0 до 24 млн-1 | от 0 до 1 млн-1 | ± 0,2 млн-1 | - | 25 |
| от 1 до 24 млн-1 | - | ± 20 % | |||
| Этан (С2H6) | от 0 до 560 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | 25 |
| от 10 до 560 млн-1 | - | ± 20 % | |||
| Пропан (С3H8) | от 0 до 1000 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | 25 |
| от 10 до 1000 млн-1 | - | ± 20 % | |||
| н-Гексан (С6H14) | от 0 до 300 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | 25 |
| от 10 до 300 млн-1 | - | ± 20 % | |||
| н-Бутан(С4H10) | от 0 до 1000 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | 25 |
| от 10 до 1000 млн-1 | - | ± 20 % | |
||
| Изобутан (С4H10) | от 0 до 1000 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | 25 |
| от 10 до 1000 млн-1 | - | ± 20 % | |||
| Пентан (С5H12) | от 0 до 400 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | 25 |
| от 10 до 400 млн-1 | - | ± 20 % | |||
| Пропилен (С3Н6) | от 0 до 1000 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | 25 |
| от 10 до 1000 млн-1 | - | ± 20 % | |||
| Метанол (CH3ОН) | от 0 до 100 млн-1 | от 0 до 3 млн-1 | ± 0,6 млн-1 | - | 25 |
| от 3 до 100 млн-1 | - | ± 20 % | |||
| Этиленоксид (C2H4О) | от 0 до 100 млн-1 | от 0 до 1 млн-1 | ± 0,2 млн-1 | - | 25 |
| от 1 до 100 млн-1 | - | ± 20 % | |||
| Ацетон ((CH3)2СО) | от 0 до 1000 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | 25 |
| от 10 до 1000 млн-1 | - | ± 20 % | |||
| Этилен (С2Н4) | от 0 до 1000 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | 25 |
| от 10 до 1000 млн-1 | - | ± 20 % | |||
| Октан (C8H18) | от 0 до 1000 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | 25 |
| от 10 до 1000 млн-1 | - | ± 20 % | |||
| Фенол (C6H5OH) | от 0 до 1 млн-1 | от 0 до 0,05 млн-1 | ± 0,01 млн-1 | - | 25 |
| от 0,05 до 1 млн-1 | - | ± 20 % | |||
| от 0 до 10 млн-1 | от 0 до 1 млн-1 | ± 0,2 млн-1 | - | ||
| от 1 до 10 млн-1 | - | ± 20 % | |||
| от 0 до 100 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | ||
| от 1 до 100 млн-1 | - | ± 20 % | |||
| н-Гептан (C7H16) | от 0 до 1000 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | 25 |
| от 10 до 1000 млн-1 | - | ± 20 % | |||
| Этилацетат (C4H8O2) | от 0 до 1 млн-1 | от 0 до 0,05 млн-1 | ± 0,01 млн-1 | - | 25 |
| от 0,05 до 1 млн-1 | - | ± 20 % | |||
| Бензин автомобильный (по изобутилену) | от 0 до 1000 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | 25 |
| от 10 до 1000 млн-1 | - | ± 20 % | |||
| Топливо дизельное (по изобутилену) | от 0 до 1000 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | 25 |
| от 10 до 1000 млн-1 | - | ± 20 % | |
||
| Керосин (по изобутилену) | от 0 до 1000 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | 25 |
| от 10 до 1000 млн-1 | - | ± 20 % | |||
| Уайт-спирит (по изобутилену) | от 0 до 1000 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | 25 |
| от 10 до 1000 млн-1 | - | ± 20 % | |||
| n-Бутанол (С4Н9ОН) | от 0 до 10 млн-1 | от 0 до 1 млн-1 | ± 0,2 млн-1 | - | 25 |
| от 1 до 10 млн-1 | - | ± 20 % | |||
| Пропанол (С3Н7ОН) | от 0 до 10 млн-1 | от 0 до 1 млн-1 | ± 0,2 млн-1 | - | 25 |
| от 1 до 10 млн-1 | - | ± 20 % | |||
| от 0 до 100 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | 25 | |
| от 1 до 100 млн-1 | - | ± 20 % | |||
| Этилбензол (С8Н10) | от 0 до 50 млн-1 | от 0 до 1 млн-1 | ± 0,2 млн-1 | - | 25 |
| от 1 до 50 млн-1 | - | ± 20 % | |||
| от 0 до 100 млн-1 | от 0 до 1 млн-1 | ± 0,2 млн-1 | - | 25 | |
| от 1 до 100 млн-1 | - | ± 20 % | |||
| от 0 до 500 млн-1 **** | от 0 до 100 млн-1 | ± 20 млн-1 | - | 25 | |
| от 100 до 500 млн-1 | - | ± 20 % | |||
| Стирол (С8Н8) | от 0 до 10 млн-1 | от 0 до 0,5 млн-1 | ± 0,1 млн-1 | - | 25 |
| от 0,5 до 10 млн-1 | - | ± 20 % | |||
| от 0 до 100 млн-1 | от 0 до 0,5 млн-1 | ± 0,1 млн-1 | - | 25 | |
| от 0,5 до 100 млн-1 | - | ± 20 % | |||
| от 0 до 500 млн-1 **** | от 0 до 100 млн-1 | ± 20 млн-1 | - | 25 | |
| от 100 до 500 млн-1 | - | ± 20 % | |||
| Оксид азота (NO) | от 0 до 10 млн-1 | от 0 до 0,5 млн-1 | ± 0,1 млн-1 | - | 25 |
| от 0,5 до 10 млн-1 | - | ± 20 % | |||
| Метилмеркаптан (CH3SH) | от 0 до 10 млн-1 | от 0 до 0,5 млн-1 | ± 0,1 млн-1 | - | 25 |
| от 0,5 до 10 млн-1 | - | ± 20 % | |||
| Винилхлорид (C2H3Cl) | от 0 до 10 млн-1 | от 0 до 2 млн-1 | ± 0,4 млн-1 | - | 25 |
| от 2,0 до 10 млн-1 | - | ± 20 % | |||
| от 0 до 100 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | 25 | |
| от 10 до 100 млн-1 | - | ± 20 % | |||
| от 0 до 500 млн-1 **** | от 0 до 100 млн-1 | ± 20 млн-1 | - | 25 | |
| от 100 до 500 млн-1 | - | ± 20 % | |||
| н-Пропилацетат (С5Н10О2) | от 0 до 10 млн-1 | от 0 до 2 млн-1 | ± 0,4 млн-1 | - | 25 |
| от 2 до 10 млн-1 | - | ± 20 | |||
| от 0 до 100 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | ||
| от 10 до 100 млн-1 | - | ± 20 | |||
| Эпихлоргидрин (C3H5C10) | от 0 до 10 млн-1 | от 0 до 2 млн-1 | ± 0,4 млн-1 | - | 25 |
| от 2 до 10 млн-1 | - | ± 20 | |||
| N,N-диметилацетамид (морфолин) (C4H9NO) | от 0 до 10 млн-1 | от 0 до 1 млн-1 | ± 0,2 млн-1 | - | 25 |
| от 1 до 10 млн-1 | - | ± 20 | |||
| Хлористый бензил (C7H7CI) | от 0 до 10 млн-1 | от 0 до 2 млн-1 | ± 0,4 млн-1 | - | 40 |
| от 2 до 10 млн-1 | - | ± 20 | |||
| Фурфуриловый спирт (C5 H6O2) | от 0 до 10 млн-1 | от 0 до 2 млн-1 | ± 0,4 млн-1 | - | 60 |
| от 2 до 10 млн-1 | - | ± 20 | |||
| Этанол (С2Н5ОН) | от 0 до 10 млн-1 | от 0 до 2 млн-1 | ± 0,4 млн-1 | - | 40 |
| от 2 до 10 млн-1 | - | ± 20 | |||
| от 0 до 100 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - | 40 | |
| от 10 до 100 млн-1 | - | ± 20 | |||
| от 0 до 500 млн-1 **** | от 0 до 100 млн-1 | ± 20 млн-1 | - | 40 | |
| от 100 до 500 млн-1 | - | ± 20 | |||
| 2-аминоэтанол (C2H7NO) | от 0 до 10 млн-1 | от 0 до 2 млн-1 | ± 0,4 млн-1 | - | 100 |
| от 2 до 10 млн-1 | - | ± 20 | |||
| Диэтиламин (С4H11N) | от 0 до 10 | от 0 до 2 млн-1 | ± 0,4 млн-1 | - | 40 |
| от 2 до 10 млн-1 | - | ± 20 | |||
| от 0 до 100 | от 0 до 10 млн-1 | ± 2 млн-1 | - | ||
| от 10 до 100 млн-1 | - | ± 20 | |||
| Этилхлорформиат (C3H5CIO2) | от 0 до 20 | от 0 до 2 млн-1 | ± 0,4 млн-1 | - | 40 |
| от 2 до 20 млн-1 | - | ± 20 | |||
| Толуол (C7H8) | от 0 до 20 | от 0 до 2 млн-1 | ± 0,4 млн-1 | - | 40 |
| от 2 до 10 млн-1 | - | ± 20 | |||
| от 0 до 100 | от 0 до 10 млн-1 | ± 2 млн-1 | - | ||
| от 10 до 100 млн-1 | - | ± 20 | |||
| Моноэтаноламин (C2H7NO) | от 0 до 2 млн-1 | от 0 до 0,25 млн-1 | ± 0,05 млн-1 | - | 25 |
| от 0,25 до 2 млн-1 | |
± 20 % | |||
| от 0 до10 млн-1 | от 0 до 0,25 млн-1 | ± 0,05 млн-1 | - | ||
| от 0,25 до 10 млн-1 | |
± 20 % | |||
Примечания:
* - в нормальных условиях эксплуатации;
** - значения НКПР для паров нефтепродуктов указаны в соответствии с национальными стандартами на нефтепродукты конкретного вида. Программное обеспечение газоанализатора имеет возможность отображения результатов измерений по измерительным каналам вредных газов в единицах измерений массовой концентрации, мг/м3. Пересчёт значений содержания определяемого компонента, выраженных в единицах объёмной доли, млн-1, в единицы массовой концентрации, мг/м3, выполняется автоматически для условий 20 °С и 760 мм рт. ст.;
*** - значения НКПР горючих газов указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011;
**** - диапазон показаний объёмной доли измеряемого компонента- от 0 до 1000 млн-1.
| Наименование параметра | Значение |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С, в долях от предела допускаемой основной погрешности для газоанализаторов с электрохимическим сенсором для диапазона температур от -30 до +15 и свыше+25 до +50 °С | ± 1 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной, в долях от предела допускаемой основной погрешности для газоанализаторов с оптическим сенсором (кроме углекислого газа): | |
| - от -10 до +15 и от +25 до +40 °С | ± 2 |
| - от -40 до -10 и от +40 до +60 °С | ± 4 |
| - от -60 до -40 °С | ± 6 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной, в долях от предела допускаемой основной погрешности для газоанализаторов с оптическим сенсором на углекислый газ: для диапазона температур от -10 до +15 и от +25 до +40 °С | ± 2 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С, в долях от предела допускаемой основной погрешности для газоанализаторов с фотоионизационным сенсором для диапазона температур от - 40 до + 15 и от 25 до 60 °С | ± 1 |
| Характеристики | Значения |
| Способ отбора пробы | диффузионный |
| Принцип действия | оптический; электрохимический; фотоионизационный |
| Выходные сигналы: | показания индикаторных светодиодов |
| унифицированный аналоговый выходной сигнал от 4 до 20 мА | |
| HART (с модуляцией по линиям токовой петли) | |
| цифровой RS-485 MODBUS | |
| замыкание и размыкание контактов реле («сухой контакт») - 3 реле (2 порога и 1 неисправность). | |
| Диапазон температуры окружающей среды, °С | от -60 до +60 |
| Диапазон атмосферного давления, кПа | от 80 до 120 |
| Диапазон относительной влажности (при +25 °С), % | от 20 до 96 |
| Климатическое исполнение по ГОСТ 15150 | О1 |
| Материал корпуса | алюминий; нержавеющая сталь (опционально) |
| Маркировка взрывозащиты | 1Exd[ia]IIC T6 Gb X |
| Защита от пыли и влаги | IP67 |
| Напряжение питания, В | 12-32 |
| Потребляемая мощность, В·А, не более | 0,7 |
| Время прогрева и выхода в рабочий режим измерений не превышает, сек. | 60 |
| Предел допускаемого интервала времени работы газоанализатора без корректировки выходного сигнала, мес., не менее | 24 |
| Габаритные размеры, мм, не более | 240×170×130 |
| Масса, кг, не более | 3,5 |
| Средний срок службы, лет, не менее | 15 |
| Средняя наработка на отказ, час | 100000 |
| Межповерочный интервал, мес.: |
|
| - оптический сенсор | 24 |
| - электрохимический и фотоионизационный сенсор | 12 |
-min.jpg "Габаритные размеры ИГМ-13М (корпус типа 1)")
-min.jpg "Габаритные размеры ИГМ-13М (корпус типа 3)")
| Наименование | Количество |
| Газоанализатор ИГМ-13М | 1 |
| Взрывозащищённый кабельный ввод | 1* |
| Взрывозащищённая заглушка | 1 |
| Упаковка | 1 |
| Паспорт | 1 |
| Методика поверки | 1** |
| Руководство по эксплуатации | 1** |
| Адаптер ПГС2 | 1** |
| Магнит для градуировки | 1** |
Примечания:
* - стандартный комплект. Допускается комплектование в количестве 2 штук при согласовании с заказчиком;
** - при групповой поставке в один адрес - 1 комплект на партию. Допускается комплектование в количестве, согласованном с заказчиком.
| Модель газоанализатор | a | b |
| ИГМ-13М | 2 |
A |
Модель газоанализатора: ИГМ-13М;
a - Тип корпуса:
1 - тип 1;
2 - тип 2;
3 - тип 3;
4 - тип 4.
b - Материал корпуса:
A - алюминий;
C - нержавеющая сталь.
Далее указывается определяемый газ и диапазон измерений.
