Серийно изготавливаемый стационарный газоанализатор ИГМ-11 применяется для автоматического измерения в окружающей среде кислорода, горючих и токсичных газов.
Режим работы - непрерывный, круглосуточный.
Газоанализатор предназначен для работы в замкнутых взрывоопасных помещениях (устанавливается на стене, на специальной крепёжной трубе) и на открытых пространствах. По заказу поставляются козырёк и противодождевая насадка (для защиты прибора от атмосферных осадков и солнечного излучения).
В зависимости от измеряемого газа в конструкции используются термокаталитические либо электрохимические датчики. Метод подачи пробы – диффузионный.

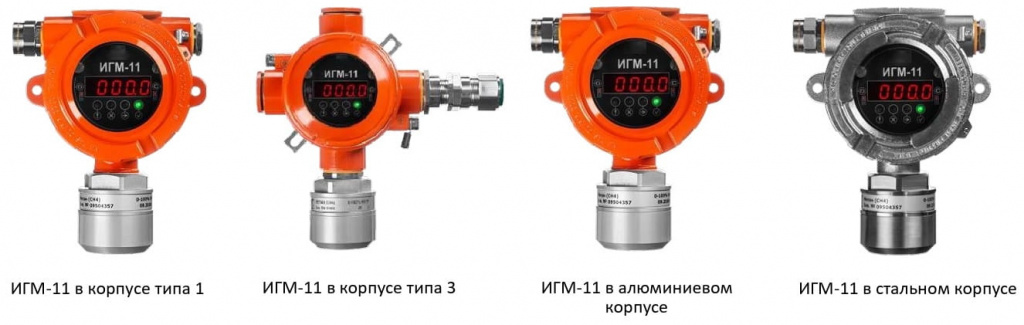

Корпус газоанализатора изготавливается в 2 исполнениях: из алюминия (модель ИГМ-11-Х-1А) и нержавеющей стали (модель ИГМ-11-Х-1С). Имеется взрывозащита, высокая степень защиты от внешних воздействий - IP 66/68.
Прибор оснащён цифровой индикацией данных, световой сигнализацией, цифровым интерфейсом RS-485 MODBUS, протоколом обмена HART, аналоговым сигналом 4 - 20 мА, 3 реле "сухой контакт ".
При помощи магнитного ключа осуществляется настройка газоанализатора.
Газоанализатор имеет высокую чувствительность, точность и стабильность измерений, что позволяет получать достоверные результаты измерений. Прибор прост в применении и не требует специального обучения рабочего персонала.
Выдерживает эксплуатацию в жёстких климатических условиях: от - 60 до +60 ⁰С. В моделях с электрохимическим датчиком предусмотрен обогрев датчика, чтобы исключить образование конденсатной влаги при работе в условиях высокой влажности.
Прибор зарегистрирован в Госреестре СИ РФ и поставляется с проведением первичной поверки. Допущен к применению в Республике Казахстан, Республике Узбекистан. Соответствует требованиям технических регламентов ЕАЭС.
Межповерочный интервал - 1 год.
Средний полный срок службы – 15 лет.
Гарантийный срок - 18 месяцев.
Если Вы хотите обеспечить безопасность своего предприятия, мы рекомендуем заказать газоанализатор в ООО «НПП «ГазоАналит». Мы гарантируем высокое качество продукции и быструю доставку.
Не упустите возможность защитить себя и своих сотрудников! Закажите газоанализатор прямо сейчас и получите надёжную защиту по доступной цене!
| Исполнение газоанализатора | Определяемый компонент | Диапазон показаний | Диапазон измерений | Пределы допускаемой основной погрешности | |
| абсолютной | относительной | ||||
| ИГМ-11-01-X | кислород (О2) | от 0 до 30 % | от 0 до 30 % | ± 0,5 % | - |
| ИГМ-11-02-X | оксид углерода (CO) | от 0 до 2000 млн-1 | от 0 до 40 млн-1 | ± 4 млн-1 | - |
|
от 40 до 2000 млн-1 |
- | ± 10 % | |||
| ИГМ-11-03-X | сероводород (H2S) | от 0 до 100 млн-1 | от 0 до 7,5 млн-1 | ± 1,5 млн-1 | - |
| от 7,5 до 100 млн-1 | - | ± 20 % | |||
| ИГМ-11-04-X | сероводород высоких концентраций | от 0 до 500 млн-1 | от 0 до 10 млн-1 |
± 2 млн-1 |
- |
| от 10 до 500 млн-1 | - | ± 20 % | |||
| ИГМ-11-05-X | диоксид серы(SO2) | от 0 до 20 млн-1 | от 0 до 2,5 млн-1 |
± 0,5 млн-1 |
- |
|
от 2,5 до 20 млн-1 |
- | ± 20 % | |||
| ИГМ-11-06-X | диоксид серы высоких концентраций | от 0 до 2000 млн-1 | от 0 до 50 млн-1 | ± 2 млн-1 | - |
| от 10 до 2000 млн-1 | - | ± 20 % | |||
| ИГМ-11-07-X | оксид азота (NO) | от 0 до 250 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - |
| от 10 до 250 млн-1 | - | ± 20 % | |||
| ИГМ-11-08-X | диоксид азота(NO2) | от 0 до 30 млн-1 | от 0 до 1 млн-1 |
± 0,2 млн-1 |
- |
| от 1 до 30 млн-1 | - | ± 20 % | |||
| ИГМ-11-09-X | аммиак(NH3) | от 0 до 100 млн-1 | от 0 до 20 млн-1 | ± 4 млн-1 | - |
| от 20 до 100 млн-1 | - | ± 20 % | |||
| ИГМ-11-10-X | аммиак высоких концентраций | от 0 до 1000 млн-1 | от 0 до 30 млн-1 | ± 6 млн-1 | - |
| от 30 до 1000 млн-1 | - | ± 20 % | |||
| ИГМ-11-11-X | водород (H2) | от 0 до 4 % | от 0 до 2 % | ± 0,1 % | - |
| ИГМ-11-12-X | цианистый водород (HCN) | от 0 до 30 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - |
| от 10 до 30 млн-1 | - | ± 20 % | |||
| ИГМ-11-13-X | метанол (CH3OH) | от 0 до 200 млн-1 | от 0 до 10 млн-1 | ± 2 млн-1 | - |
| от 10 до 200 млн-1 | - | ± 20 % | |||
| ИГМ-11-14-X | этанол (C2H6O) | от 0 до 10 млн-1 | ± 2 млн-1 | - | |
| от 10 до 200 млн-1 | - | ± 20 % | |||
| ИГМ-11-15-X | фтороводород (HF) | от 0 до 10 млн-1 | от 0 до 0,5 млн-1 |
± 0,1 млн-1 |
- |
| от 0,5 до 10 млн-1 | - | ± 20 % | |||
Примечание: * - исполнения не могут быть применены для контроля ПДК (предельно допустимой концентрации) в воздухе рабочей зоны, только для контроля аварийных выбросов.
| Исполнение | Определяемый компонент | Предел допускаемого времени установления показаний Т0,9д, с |
| ИГМ-11-01-X | кислород (О2) | 30 |
| ИГМ-11-02-X | оксид углерода (CO) | |
| ИГМ-11-03-X | сероводород (H2S) | |
| ИГМ-11-04-X | 45 | |
| ИГМ-11-05-X | диоксид серы (SO2) | 30 |
| ИГМ-11-06-X | 40 | |
| ИГМ-11-07-X | оксид азота (NO) | |
| ИГМ-11-08-X | диоксид азота (NO2) | 30 |
| ИГМ-11-09-X | аммиак (NH3) | 40 |
| ИГМ-11-10-X | 90 | |
| ИГМ-11-11-X | водород (H2) | 60 |
| ИГМ-11-12-X | цианистый водород (HCN) | 70 |
| ИГМ-11-13-X | метанол (CH3OH) | 200 |
| ИГМ-11-14-X | этанол (C2H6O) | 30 |
| ИГМ-11-15-X | фтороводород (HF) | 90 |
| Характеристика | Значение |
| Принцип измерений | электрохимический |
| Метод пробоотбора | диффузионный |
| Индикация | световая, цифровая |
| Выходные сигналы | RS-485 MODBUS RTU, токовый выход 4 - 20 мА, 3 «сухих» контакта реле, HART |
| Предел допускаемой вариации выходного сигнала газоанализаторов, в долях от предела допускаемой основной погрешности | 0,5 |
| Время прогрева при температуре окружающей среды выше -40 °С, сек., не более | 60 |
| Время установления показаний по уровню 0,9 , сек, не более | |
| - от ИГМ-11-01-X по ИГМ-11-05-X | 30 |
| - ИГМ-11-07-X и ИГМ-11-08-X | 40 |
| - ИГМ-11-06-X и ИГМ-11-09-X | 60 |
| - ИГМ-11-10-X | 70 |
| Сопротивление нагрузки цепи токовой петли, Ом, не более | 500 |
| Напряжение питания, В | 12 - 32 |
| Потребляемая мощность, Вт: | |
| - при температуре окружающей среды ниже -40 (включен подогрев внутренних элементов) | 13 |
| - при температуре окружающей среды выше -40 | 1 |
| Материал корпуса | алюминий, нержавеющая сталь |
| Вид и уровень взрывозащиты | 1ExdibIIВ T4 Gb X |
| Степень защиты от пыли и воды | IP67 |
| Габаритные размеры, мм, не более | 240×260×130 |
| Масса, кг, не более: | |
| - исполнение ИГМ-11-x-A (алюминиевый корпус) | 2,5 |
| - исполнение ИГМ-11-x-C (стальной корпус) | 3,5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °C | от - 60 до +60 |
| - относительная влажность без образования конденсата, % | от 20 до 96 |
| - атмосферное давление, кПа | от 80 до 120 |
| Средняя наработка на отказ, час, не менее | 30000 |
| Полный средний срок службы, лет | 15 |
| Межповерочный интервал, мес. | 12 |
| Гарантийный срок эксплуатации, мес. | 12 |
| Режим | Светодиоды | Индикатор | Токовый выход (мА) | Контакты реле (по умолчанию) | |||||
| зеленый | красный | желтый «неиспр» | синий | «Диагн» | «Порог1» | «Порог2» | |||
| Нет питания | - | - | - | - | - | - | разомкн | разомкн | разомкн |
| Измерение и контроль уставок (штатный режим работы) | вкл | выкл | выкл | … | значение концентрации | 4 - 20 | замкн | разомкн | разомкн |
| Превышен «Порог1» | вкл | вкл | выкл | … | значение концентрации | 4 - 20 | замкн | замкн | разомкн |
| Превышен «Порог2» | вкл | мигает | выкл | … | значение концентрации | 4 - 20 | замкн | замкн | замкн |
| Превышен диапазон измерения | мигает | мигает | выкл | … | мигает значение концентрации (отображается значение ≥ 100 % НКПР) | 22 - 24 | замкн | замкн | замкн |
| Тест индикации | вкл | вкл | вкл | вкл | полностью зажжён | 2 | разомкн | разомкн | разомкн |
| Информация | вкл | мигает | выкл | выкл | версия и CRC ПО | 2 | разомкн | разомкн | разомкн |
| Прогрев | вкл | выкл | мигает (защита отключена) | … | мигают символы «----» | 2 | замкн | разомкн | разомкн |
| Неисправность | выкл | выкл | вкл (защита отключена) | … | отображается код неисправности с символом 'E' в первой позиции | 3 | разомкн | разомкн | разомкн |
| Неисправность 0x08 (обрыв шины индикации) | выкл | выкл | вкл (защита отключена) | … | отображается надпись «E08h» | … | разомкн | разомкн | разомкн |
| Данные по RS-485 | … | … | … | вкл | … | … | … | … | … |
| Реакция на поднесенный магнит | выкл (вкл при неисправности) | … | … | … | … | … | … | … | … |
| Режим градуировки и установки 0 с помощью магнита | вкл | … | мигает (защита отключена) | … |
1. при входе в режим отображается 1 секунду надпись «SPEC»; 2. значение концентрации |
2 | замкн | разомкн | разомкн |
Примечания:
«…» - возможно любое значение;
«-» - отсутствует индикация.
1 - газоанализатор ИГМ-12; 2 - адаптер ПГС; 3 - электрический кабель; 4 - источник питания; 5 - баллон с ПГС; 6 - редуктор БКО–25–МГ; 7 - ротаметр РМ-А-0,063ГУ3.
| Наименование | Обозначение | Количество |
| Газоанализатор ИГМ-11 | МРБП.413347.014 | 1 шт |
| Взрывозащищенный кабельный ввод* | - | 1 шт |
| Взрывозащищенная заглушка | - | 1 шт |
| Упаковка | МРБП.413935.018 | 1 шт |
| Паспорт | МРБП.413347.014 ПС | 1 шт |
| Руководство по эксплуатации** | МРБП.413347.014 РЭ | 1 шт |
| Методика поверки** | - | 1 шт |
| Адаптер ПГС** | - | 1 шт |
| Магнит для калибровки** | - | 1 шт |
Примечания:
* - стандартный комплект. Допускается комплектование в количестве 2 шт. при согласовании с заказчиком;
** - при групповой поставке в один адрес. Допускается комплектование в количестве, согласованном с заказчиком.
