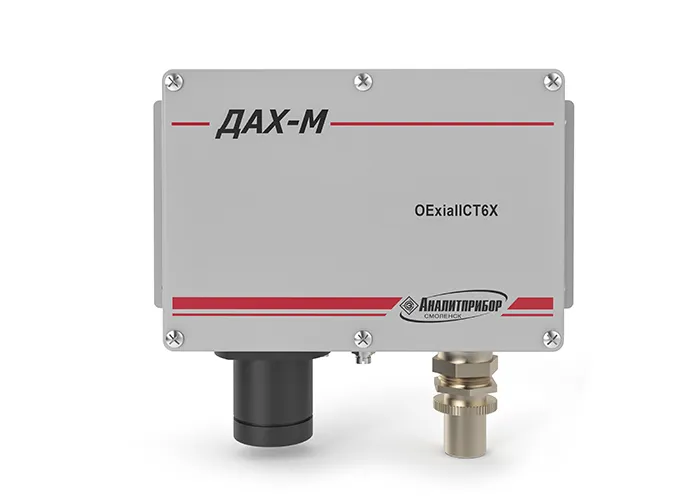

Серийно выпускаемый взрывозащищённый одноканальный датчик-газоанализатор ДАХ-М-07 предназначен для непрерывного контроля концентрации одного заданного газового компонента в зависимости от конкретного исполнения прибора. Каждая модификация настраивается на определяемое вещество и не предназначена для одновременного измерения всех компонентов, входящих в перечень доступных исполнений. Результат измерения передаётся на подключённое оборудование посредством унифицированного токового сигнала (4–20) мА.
Принцип измерения основан на применении электрохимического сенсора (ячейки). Контролируемая газовая среда поступает к чувствительному элементу посредством диффузионного отбора пробы. Взрывозащищённый газоанализатор ДАХ-М-07 обеспечивает непрерывное преобразование содержания определяемого компонента в соответствующий выходной сигнал для дальнейшей передачи в систему контроля.
В зависимости от исполнения прибор предназначен для определения одного из следующих компонентов: амил (АТ, N₂O₄), аммиак (NH₃), диоксид азота (NO₂), диоксид серы (SO₂), кислород (O₂), меркаптан (RSH), оксид азота (NO), оксид углерода (CO), сероводород (H₂S), хлор (Cl₂) или хлороводород (HCl). При подборе исполнения необходимо учитывать конкретный компонент, который требуется контролировать на объекте.
Характерной конструктивной особенностью ДАХ-М-07 является двухпроводная схема подключения. Для связи с внешним оборудованием применяется токовая петля (4–20) мА, причём одна и та же двухпроводная линия одновременно служит для питания устройства и передачи измерительного сигнала. Такое исполнение позволяет включать датчик ДАХ-М-07 в системы газового контроля, предусматривающие работу с двухпроводными преобразователями и унифицированным сигналом (4–20) мА.
Встроенный цифровой дисплей в данной модификации отсутствует. Поэтому непосредственное отображение текущего значения концентрации на корпусе прибора не предусмотрено: измерительная информация передаётся по токовой петле на подключённое оборудование системы контроля.
| Характеристики | Значения |
|---|---|
| Количество и тип порогов срабатывания сигнализации | БЕЗ ПОРОГОВ |
| Индикация датчиков | НЕТ |
| Время восстановления характеристик газоанализаторов после снятия перегрузки не более | 60 мин |
| Время прогрева газоанализаторов, не более - все модели кроме ДАХ-М-07-HCl-30, - ДАХ-М-07-HCl-30 |
30 мин 60 мин |
| Допускаемый интервал времени работы датчиков загазованности без корректировки показаний | 6 мес |
| Напряжение питания | 12-28 В |
| Материал корпуса | алюминий |
| Степень пылевлагозащиты | IP66 |
| Маркировка взрывозащиты | 0ExiaIICT6 Х |
| Выходные сигналы | токовый выход 4-20 мА |
| Подключение датчика | 2-проводная лини связи |

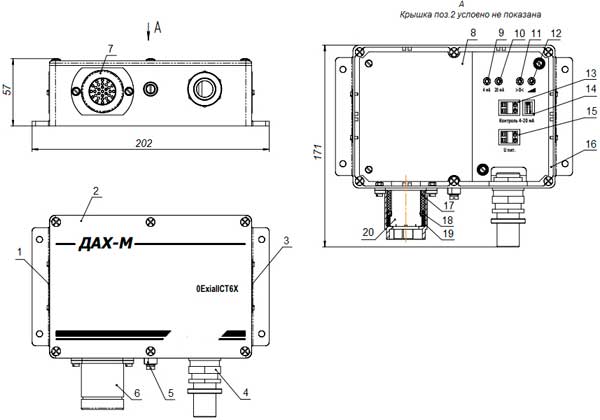

| Габаритные размеры |
205х60х180 мм |
| Масса |
2,0 кг |
| Средняя наработка на отказ газоанализаторов в условиях эксплуатации, без замены ЭХД, выработавшего свой ресурс, не менее | 30000 ч |
| Срок службы: - газоанализатор ДАХ-М-07 - ЭХД |
10 лет 3 года |
| Межповерочный интервал | 12 мес |
| Гарантийный срок эксплуатации: - датчик-газоанализатор ДАХ-М-07 - ЭХД |
24 мес 12 мес |
| Условия эксплуатации | |
| Температура окружающей среды: - ДАХ-М-07 ИБЯЛ.413412.005-11 - ДАХ-М-07Н ИБЯЛ.413412.005-12 |
от -40 до +50°С от -40 до +50°С (от -50 до +50°С - предельный диапазон) |
| Атмосферное давление | от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) |
| Относительная влажность | от 30 до 98 % при температуре 25 °С и более низких температурах без конденсации влаги |
| Наименование модификации датчика ДАХ-М | Диапазон измерения | Предел допускаемой основной погрешности (диапазон, в котором она нормируется) |
|---|---|---|
| ДАХ-М-07-СО-200 оксид углерода (CO) |
0 - 200 мг/м3 |
±5 мг/м3 (0 - 20) |
| ±25 % (20 - 200) |
||
| ДАХ-М-07-СО-1500 оксид углерода (CO) |
0 - 1500 мг/м3 |
±50 мг/м3 (0 - 200) |
| ±25 % (200 - 1500) |
||
| ДАХ-М-07-H2S-40 сероводород (H2S) |
0 - 40 мг/м3 |
±2 мг/м3 (0 - 10) |
| ±(2+0,25(Свх-10)) мг/м3 (10 - 40) |
||
| ДАХ-М-07-SO2-20 диоксид серы (SO2) |
0 - 20 мг/м3 |
±2 мг/м3 (0 - 10) |
| ±(2+0,25(Свх-10)) мг/м3 (10 - 20) |
||
| ДАХ-М-07-Cl2-25 хлор (Cl2) |
0 - 25 мг/м3 |
± 0,25 мг/м3 (0 - 1) |
| ±25 % (1 - 25) |
||
| ДАХ-М-07-Cl2-50 хлор (Cl2) |
0 - 50 мг/м3 |
± (2+0,15Свх) мг/м3 (0 - 50) |
| ДАХ-М-07-NН3-600 аммиак (NH3) |
0 - 600 мг/м3 |
±5 мг/м3 (0 - 20) |
| ±25 % (20 - 600) | ||
| ДАХ-М-07-NH3-2000 аммиак (NH3) |
200 - 2000 мг/м3 |
±25 % (200 - 2000) |
| ДАХ-М-07-O2-30 кислород (O2) |
0 - 30 % об.д. |
±0,9 % об.д. (0 - 30) |
| ДАХ-М-07-O2-10 кислород (O2) |
0 - 10 % об.д. |
±(0,3+0,02Свх) % об.д. (0 - 10) |
| ДАХ-М-07-NO2-10 диоксид азота (NO2) |
0 - 10 мг/м3 |
±0,5 мг/м3 (0 - 2) |
| ±(0,5+0,17(Свх-2)) мг/м3 (2 - 10) |
||
| ДАХ-М-07-HCl-30 хлороводород (HCl) |
5 - 30 мг/м3 |
±25 % (5 - 30) |
| ДАХ-М-07-RSH-5 одорант (меркаптан, RSH) |
0 - 5 мг/м3 | ± 0,25 мг/м3 (0 - 1) |
| ±25 % (1 - 5) | ||
| ДАХ-М-07-N2O4-20 амил (АТ, тетраоксид азота N2O4) |
0 - 20 мг/м3 | ±1,25 мг/м3 (0 - 5) |
| ±(1,25+0,25(Свх-5)) мг/м3 (5 - 20) | ||
| ДАХ-М-07-NO-100 оксид азота (NO) |
0 - 100 млн-1 | ± 3 млн-1 (0 - 10) |
| ±(3+0,1·(Свх-10)) млн-1 (10 - 100) | ||
| ДАХ-М-07-NO-200 оксид азота (NO) |
0 - 200 мг/м3 | ± 5 мг/м3 (0 - 5) |
| ± (5 + 0,1·(Свх – 50)) мг/м3 (5 - 200) |
Примечание:
* - порог срабатывания устанавливается по заказу.
Свх - значение концентрации измеряемого компонента.
1 - Поверочным компонентом газоанализаторов ДАХ-М-07-RSH-5 является этилмеркаптан (C2H5SH).
2 - Поверочным компонентом газоанализаторов ДАХ-М-07-N2O4-20 является диоксид азота (NO2)
3 - Диапазон показаний газоанализаторов ДАХ-М-07-NO2-10 по цифровому индикатору и цифровому каналу связи – от 0 до 20 мг/м3.
Вся документация и сертификаты высылается отдельно по запросу.
