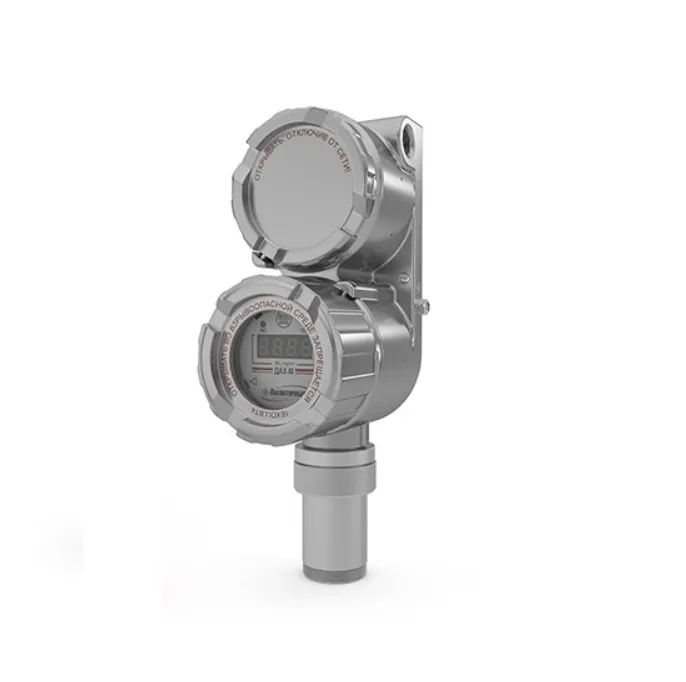

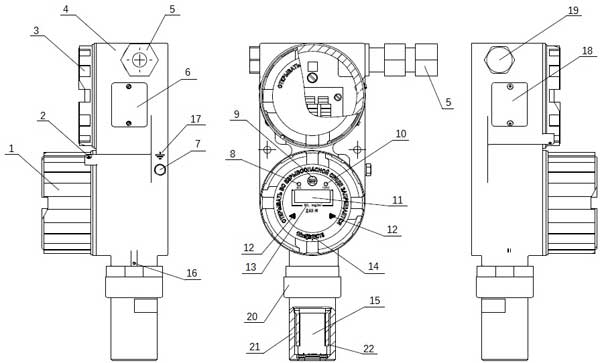

Серийно выпускаемый датчик-газоанализатор ДАХ-М-08 — стационарный одноканальный взрывозащищённый газоаналитический прибор с электрохимическим сенсором (ячейкой), предназначенный для контроля одного заданного компонента газовой среды. Конкретное исполнение прибора рассчитано на определение только одного вещества. В зависимости от модификации это может быть метанол (CH₃OH), формальдегид (CH₂O), этилен (C₂H₄) или этиленоксид (C₂H₄O).
Принцип измерения основан на применении электрохимического сенсора. Анализируемая газовая среда поступает к чувствительному элементу посредством диффузионного отбора пробы (также возможно использование комплектов для принудительной подачи пробы ИБЯЛ.305659.024).
Взрывозащищённый газоанализатор ДАХ-М-08 оснащён встроенным цифровым индикатором, на котором отображаются текущие показания. Наличие дисплея позволяет персоналу считывать результаты непосредственно по месту установки оборудования.
Подключение датчика осуществляется по 3- или 4-проводной линии связи. Передача измерительного сигнала выполняется по унифицированной токовой петле (4–20) мА, на которую накладывается цифровой HART-протокол, обеспечивающий обмен данными поверх токовой петли. В исполнении ДАХ-М-08ТРХ дополнительно реализован цифровой интерфейс RS-485 (Modbus RTU) и предусмотрены «сухие» контакты реле.
Исполнение корпуса соответствует степени пылевлагозащиты IP66/IP68. Маркировка взрывозащиты прибора — 1Ex d [ib Gb] IIC T6 Gb X. Сочетание взрывозащищённого исполнения и высокой степени защиты оболочки позволяет применять оборудование на промышленных технологических объектах в соответствии с требованиями к условиям его размещения.
| Характеристики | Значения |
|---|---|
| Количество и тип порогов срабатывания сигнализации | порог 1 - предупредительный порог 2 - аварийный |
| Индикация датчиков | световая, цифровая |
| Время восстановления характеристик газоанализаторов после снятия перегрузки, не более | 60 мин |
| Напряжение питания | 10-32 В |
| Материал корпуса | нержавеющая сталь |
| Степень пылевлагозащиты | IP66/68 |
| Маркировка взрывозащиты | 1Ex d [ib Gb] IIC T6 Gb X |
| Выходные сигналы ДАХ-М-08: - ДАХ-М-08Х, - ДАХ-М-08ТРХ |
4-20 мА, HART 4-20 мА, RS-485, HART, "сухие" контакты реле (250В; 1,0А)* |
| Подключение датчика | 3- ,4-проводная линия связи |
| Габаритные размеры |
200х125х315 мм |
| Масса |
7,0 кг |
| Средняя наработка на отказ газоанализаторов в условиях эксплуатации, без замены ЭХД, выработавшего свой ресурс, не менее | 30000 ч |
| Срок службы: - газоанализатор ДАХ-М-08 - ЭХД |
10 лет 3 года |
| Межповерочный интервал | 12 мес |
| Гарантийный срок эксплуатации: - датчик-газоанализатор ДАХ-М-08 - ЭХД |
36 мес 12 мес |
| Условия эксплуатации | |
| Диапазон рабочих температур | от -20 до +50°С |
| Атмосферное давление | от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) |
| Относительная влажность | от 30 до 98 % при температуре 25°С и более низких температурах без конденсации влаги |
| Наименование модификации датчика ДАХ-М | Диапазон измерения | Порог 1 и Порог 2 | Предел допускаемой основной погрешности (диапазон, в котором она нормируется) |
|---|---|---|---|
| ДАХ-М-08-CH3OH-100 метанол (CH3OH) |
0 - 100 мг/м3 | 5 и 80 | ±1,25мг/м3 (0 - 5) |
| ± (1,25 + 0,25·(Свх – 5)) мг/м3 (5 - 100) | |||
| ДАХ-М-08-CH2O-10 формальдегид (CH2O) |
0 - 10 мг/м3 | 2 и 8 | ±0,25мг/м3 (0 - 0,5) |
| ± (0,25 + 0,2·(Свх – 0,5)) мг/м3 (0,5 - 10) | |||
| ДАХ-М-08-C2H4-200 этилен (C2H4) |
0 - 200 мг/м3 | 100 и 160 | ± 25 мг/м3 (0 - 100) |
| ± (25 + 0,25·(Свх – 100)) мг/м3 (100 - 200) | |||
| ДАХ-М-08-C2H4O-18 этиленоксид (C2H4O) |
0 - 18 мг/м3 | 1 и 14,4 | ± 0,25 мг/м3 (0 - 1) |
| ± (0,25 + 0,25·(Свх – 1)) мг/м3 (1 - 18) |
Вся документация и сертификаты высылается отдельно по запросу.
