Стационарный анализатор кислорода АКПМ-1-01ГД применятся для контроля уровня кислорода (O2) и автонастройки процесса сжигания топлива на промышленных заводах, котельных, ТЭЦ. Система полностью автоматизирована и работает без вмешательства человека. Аналитический прибор состоит из измерительного блока АС-01 и устройства подготовки газовой пробы УПГП-02. Рабочая температуры внешней среды от - 50 до + 60 °С. Максимальная длина кабельной линии от датчика до блока составляет 1 км.
Выполнен в прочном пылевлагонепроницаемом корпусе с герметичностью IP-65. В конструкции устройства использован надёжный амперометрический сенсор. Сенсор устанавливается в измерительную камеру с обратным клапаном.
Показания выводятся на цифровой дисплей в выбранной пользователем единице измерения, могут сохраняться в энергонезависимой памяти. При достижении ПДК срабатывает световая и звуковая сигнализация. Для взаимодействия с ПК используются цифровые каналы RS-232, RS-485. Дисплей и клавиатура оснащены подсветкой для эксплуатации оборудования в помещениях с недостаточным освещением. Предусмотрена функция самодиагностики на наличие неисправностей. Энергопитание осуществляется от сети 220 В.
1 – корпус, 2 – графический дисплей, 3 – клавиатура,
4 – монтажные петли,5 – гермовводы или разъемы кабелей сенсоров,
6 – амперометрический сенсор, 7 – разъемы интерфейсов,
8 – ввод питания, 9 – кабель сенсора.
.jpg "Внешний вид АСрО2-01, АСрО2-03 и АСрО2-04")

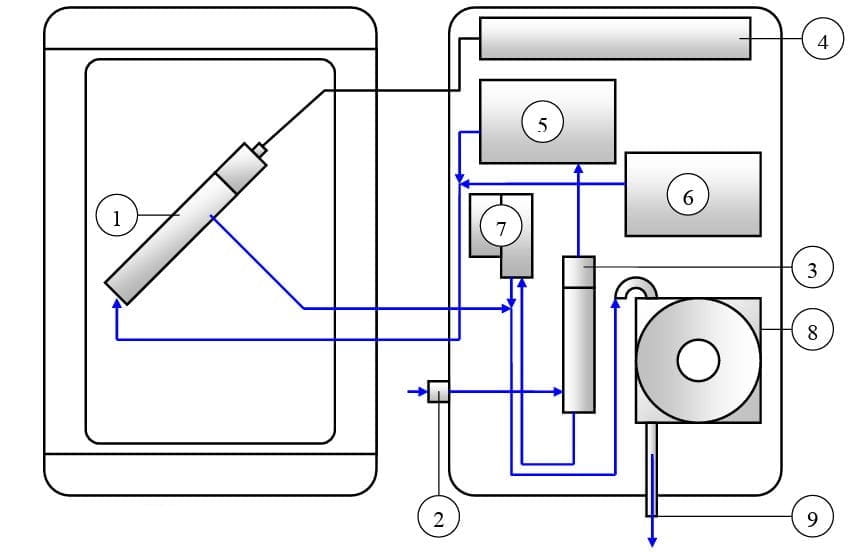

1 – амперометрический сенсор, 2 – входной патрубок,
3 – влагоотделитель, 4 – RS-485, 5 – воздушный насос,
6 – насос для подачи атмосферного воздуха,
7 – перистальтический насос,
8 – нагреватель,
9 – выходной патрубок.
Внесён в Государственный реестр средств измерений Российской Федерации под № 46062-11. Межповерочный интервал - 1 год. Гарантия на прибор - 2 года. Поставляется с прохождением процедуры первичной поверки и внесением в реестр ФГИС - «АРШИН».
| Параметры | Значения |
|---|---|
| Диапазон измерений: | |
| - концентрации кислорода, мкг/дм3 | 0,1-20000 |
| - концентрации кислорода, мг/дм3 | 0,01-100,00 |
| - процента насыщения жидкостей кислородом, % | 0,01-200,00 |
| - парциального давления кислорода, мм.рт.ст | 0,1-2000 |
| - парциального давления кислорода, кПа | 0,0001-200,00 |
| - температуры анализируемой жидкости, oС | 0-50 |
| Пределы допускаемой погрешности анализатора, при измерении: | |
| в диапазоне: 0 - 2000 мкг/дм3 | +(1+0,025*А) |
| в диапазоне: 2 - 100 мг/дм3 | +0,025*А |
| в диапазоне: 0 - 200 % нас. | +(0,1+0,015*А) |
| в диапазоне: 0 - 20 кПа | +(0,001+0,01*А) |
| в диапазоне: 20 - 200 кПа | +0,02*(А-10) |
| в диапазоне: 0 - 200 мм.рт.ст. | +(0,2+0,01*А) |
| в диапазоне: 200 - 2000 мм.рт.ст. | +0,022·(А-100) |
| температуры, oС | +0,3 |
| Время установления 90% показаний при скачкообразном изменении концентрации кислорода при 25 oС, с, не более | 30 |
| Время установления рабочего режима после включения, мин, не более | 5 |
| Срок службы амперометрического сенсора | Не ограничен |
| Потребляемая мощность, В·A, не более | 5 |
| Напряжение питания: | 220/36 В, 50 Гц |
| Масса анализатора, кг, не более | 2 |
.jpg "Габаритные размеры для установки газожидкостного блока")
| № | Наименование | Количество |
|---|---|---|
| 1 | Блок управления и регистрации АКПМ-1-01 | 1 шт. |
| 2 | Выносной (газожидкостной) блок с амперометрическим сенсором | 1 шт. |
| 3 | Комплект запасных частей | 1 шт. |
| 4 | Комплект монтажных петель | 1 шт. |
| 5 | Присоединительная трубка ПВХ | 1 шт. |
| 6 | Змеевик охлаждения пробы | по заказу |
| 7 | Комплект эксплуатационной документации, паспорт. | 1 шт. |
Все сертификаты и документы высылаются отдельно по желанию заказчика.
