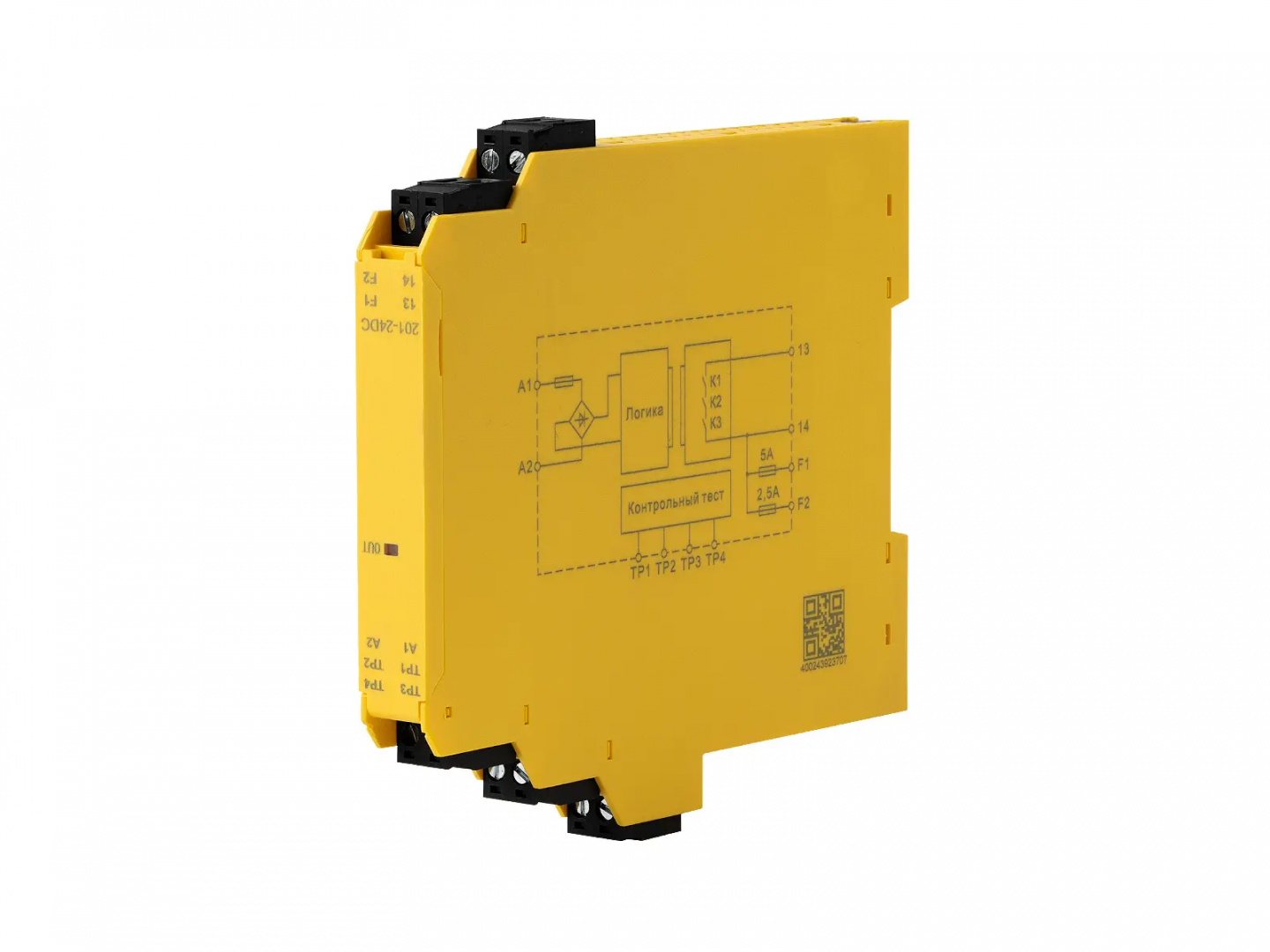

Производимое серийно реле функциональной безопасности РФБГ-201-24DC — это специализированное устройство, предназначенное для реализации функций контроля и безопасного управления в системах промышленной автоматики. Применение данного реле позволяет повысить уровень эксплуатационной надёжности оборудования и обеспечить своевременное отключение опасных процессов при возникновении аварийных ситуаций. Благодаря высокой точности работы и соответствию современным стандартам безопасности, РФБГ-201-24DC эффективно используется в составе систем защиты технологических процессов и оборудования.
Реле РФБГ-201-24DC оснащено одним релейным контактом безопасности, обеспечивающим надёжную коммутацию исполнительных цепей и гарантированное размыкание при возникновении аварийных условий. Устройство выполняет контроль изоляции подключённых цепей, что позволяет своевременно выявлять потенциальные неисправности и предотвращать развитие опасных ситуаций. Конструкция реле предусматривает возможность подключения нагрузочных цепей с напряжением до ~250 В, что делает его универсальным решением для различных типов промышленного оборудования.
Дополнительным преимуществом является ток коммутации до 5 А, позволяющий использовать реле РФБГ-201-24DC в системах управления исполнительными механизмами различной мощности. Встроенная система самодиагностики обеспечивает постоянный мониторинг внутреннего состояния устройства и своевременное выявление неисправностей, повышая общий уровень безопасности эксплуатации. Реле соответствует требованиям безопасности уровня SIL3 согласно ГОСТ Р МЭК 61508-1-2012 и широко применяется в системах противоаварийной защиты (ПАЗ), где критически важны высокая отказоустойчивость и стабильность работы.
| Характеристики | Значения |
|---|---|
| Тип питания | от контура |
| Напряжение, В пост. тока | 20…32 |
| Теппловыделение, Вт | ≤ 1,4 при =24 В |
| Ток потребления при =24В, мА | ≤ 55 |
| Длительность тестового импульса, мс, не более | 4 |
| Сопротивление кабеля, Ом | 15 |
| Устройства ввода | выключатель безопасности, сигнал дискретного выхода |
| Тип сигнала | 1но |
| Тип контактов | принудительное управление |
| Материал контактов | AgSnO2 + 0,2 мкм Au |
| Хар-ки нагрузки | AC-15: 5 А / 230 В, DC-13: 5 A / 24 В |
| Номинал предохр-ля, А | 2,5/5 (внутренняя защита) |
| Включение, мс, не более | 200 |
| Размыкание, мс, не более | 50 |
| Частота переключения, Гц, не более | 4 |
| Э/м совместимость | IEC/EN 80947, IEC 61326-3-1, IEC/EN 61000-6-2, IEC/EN 61000-6-4 |
| Номинальное напряжение изоляции, В перем. тока |
250 |
| Ном. напряжение импульса, В | 6000 (1,2/50 мкс) |
| Диэлектрическая прочность, В | 1500 (в течение 1 мин) |
| Зазоры и утечки | Согласно IEC 80947-1 |
| Вибрация, Гц | 10…55 (0,35 мм) |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Степень пылевлагозащиты | IP20 |
| Темп. эксплуатации, °С | -20…. +60 |
| Темп. хранения, °С | -40…. +80 |
| Высота над уровнем моря, м | ≤ 2000 |
| Кол-во срабатывания, циклов | 10 x 106 |
| Параметры безопасности | |
| Уровень полноты безопасности (SIL) | 3 |
| Cредний диагностический охват (DC avg), % | 99 |
| Среднее время до опасного отказа (MTTFD), лет | 164 |
| Отказоустойчивость аппаратных средств (HFT) | 1 |
| Доля безопасных отказов (SFF), не менее, % | 99 |
| Средняя вероятность опасного отказа по запросу (PFDavg/PTI) | 1,53×10-5 |
| Вероятность возникновения отказа за час (PFH), 1/ч | 1,77×10-10 |
| Категория останова | 0 |
Вся документация и сертификаты высылается отдельно по запросу.
