Стационарный промышленный натриймер АТЛАНТ 2105 применяется для определения активности ионов натрия и их массовой концентрации. Дополнительно измеряет уровень кислотности (рН) и температуру воды и водных сред.

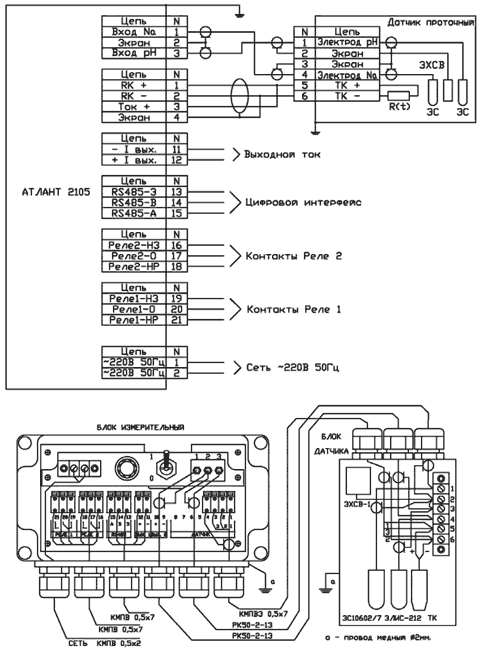

В состав натриймера АТЛАНТ 2105 входит измерительный блок и гидроблок с электродами, связанные кабелем.
Измерительный блок производится в навесном и щитовом вариантах. Исполнение корпуса оговаривается при заказе.
По согласованию с Заказчиком прибор поставляется в металлическом корпусе с повышенной защитой от воздействия окружающей среды. Также прибор может оснащаться вторым каналом выходного тока.
Прибор внесен в Госреестр СИ РФ под №46060-11. Допущен к эксплуатации в Республике Беларусь, Республике Казахстан.
Межповерочный интервал – 1 год.
Назначенный срок службы – 10 лет.
Гарантийный срок эксплуатации – 36 месяцев.
| Характеристики | Значения |
| Параметры контролируемой среды: | - |
| - давление, МПа, не более | 0,1 |
| - температура, °C | от +1 до +60 |
| - объемный расход, дм3/час | от 2,5 до 5 |
| Параметры окружающей среды: | - |
| - блок измерительный: | - |
| - температура, °C | от -10 до +50 |
| - относительная влажность воздуха при температуре 35 °C, %, не более | 95 |
| - давление, кПа, не более | от 66 до 106,7 |
| - блок измерительный: | - |
| - температура, °C | от +1 до +50 |
| - относительная влажность воздуха при температуре 35 °C, %, не более | 95 |
| - давление, кПа, не более | от 66 до 106,7 |
| Напряжение питания с частотой 50 ± 2 Гц, В | от 187 до 242 или от 30,6 до 39,6 |
| Диапазоны измерений: | - |
| - показателя активности ионов натрия (pNa) | от 2,36 до 7,36 |
| - массовой концентрации ионов натрия (CNa), мг/дм3 | от 0,001 до 100 |
| - показателя активности ионов водорода (pH) | от 1 до 12 |
| - ЭДС электродной системы, мВ | от - 2500 до + 2500 |
| Предел допускаемой основной абсолютной погрешности измерений, температуры анализируемой среды, °C | ± 0,3 |
| Предел допускаемой основной абсолютной погрешности измерений рН | ± 0,1 |
| Предел допускаемой абсолютной погрешности измерений ЭДС электродной системы, мВ | ± 2 |
| Время установления рабочего режима после включения, мин | 5 |
| Потребляемая мощность, В·А, не более | 20 |
| Габаритные размеры, мм, не более: | - |
| - блок измерительный щитовой | 240×192×144 |
| - блок измерительный навесной | 182×214×250 |
| - гидроблок | 100×300×405 |
| Масса, кг, не более: | - |
| - блок измерительный щитовой | 2,4 |
| - блок измерительный навесной | 2,6 |
| - гидроблок | 3,8 |
1 - эластичный патрубок; 2 - трубка слива; 3 - трубка подачи пробы в ячейку; 4 - штуцер входной; 5 - электрод pH; 6 - трубка инжектор - штуцер входной; 7 - трубка цепи электрода сравнения; 8 - инжектор; 9 - трубка подачи паров аммиака в инжектор; 10 - блок пробоподготовки; 11 - штуцер входа контролируемой воды; 12 - сосуд с хлористым калием; 13 - электрод сравнения ЭХСВ - 1; 14 - кабельный ввод (3 шт.); 15 - корпус; 16 - контакт заземления; 17 - трубка отвода газов; 18 - термокомпенсатор; 19 - электрод натрия; 20 - электролитический ключ; 21 - измерительная проточная ячейка; 22 - провод; 23 - трубка опорожнения ячейки перед калибровкой; 24 - ушко; 25 - панель; 26 - обойма; 27 - сосуд с аммиаком; 28 - штуцер подачи пробы из бачка; 29 - трубка дренажная; 30 - хомут; 31 - воронка; 32 - колодка клемная фторопластовая; 33 - козырек защитный.
