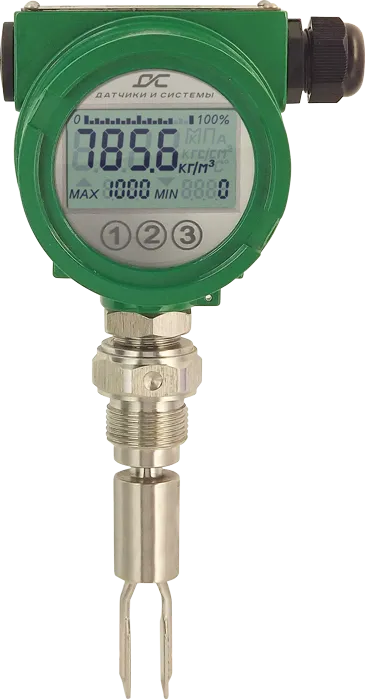

Вибрационный промышленный плотномер 804 предназначен для непрерывного измерения плотности жидких и газообразных сред непосредственно в технологическом процессе. Прибор используется на промышленных предприятиях для получения оперативной информации о физических свойствах продукта и передачи данных в системы автоматического контроля и управления.
Контроль плотности является важной задачей во многих технологических процессах. Изменение этого параметра может свидетельствовать о колебаниях состава продукта, нарушении технологического режима, изменении концентрации компонентов или отклонении качества выпускаемой продукции от установленных требований. Применение плотномера позволяет своевременно выявлять подобные изменения и принимать необходимые меры для поддержания стабильности производственного процесса.
Принцип действия плотномера 804 основан на вибрационном методе измерения. Чувствительный элемент прибора находится в непосредственном контакте с контролируемой средой. Изменение плотности жидкости или газа влияет на характеристики механических колебаний измерительной системы, после чего полученные данные обрабатываются электронным блоком и преобразуются в выходной сигнал.
Плотномер может устанавливаться в трубопроводах, технологических аппаратах и резервуарах, обеспечивая непрерывный контроль параметров среды без отбора проб и проведения лабораторных анализов. Такой подход позволяет получать информацию в режиме реального времени непосредственно в точке измерения.
Для интеграции в существующую инфраструктуру предприятия прибор выпускается с различными вариантами выходных сигналов. В зависимости от исполнения доступны цифровые интерфейсы RS485 или USART, а также аналоговый токовый выход 4–20 мА. Плотномеры предназначены для совместной работы с контроллерами, регистраторами, системами диспетчеризации, панелями оператора и другим оборудованием промышленной автоматизации.
Подключение исполнений с выходом 4–20 мА осуществляется по двухпроводной линии связи. Модификации с цифровыми интерфейсами используют четырех- или пятипроводное подключение. Благодаря этому плотномер может быть легко включен в состав действующих АСУ ТП и измерительных комплексов.
Линейка приборов включает общепромышленные и взрывозащищенные исполнения. Для эксплуатации на опасных производственных объектах выпускаются модификации 804-Ех и 804-Вн, предназначенные для работы во взрывоопасных зонах.

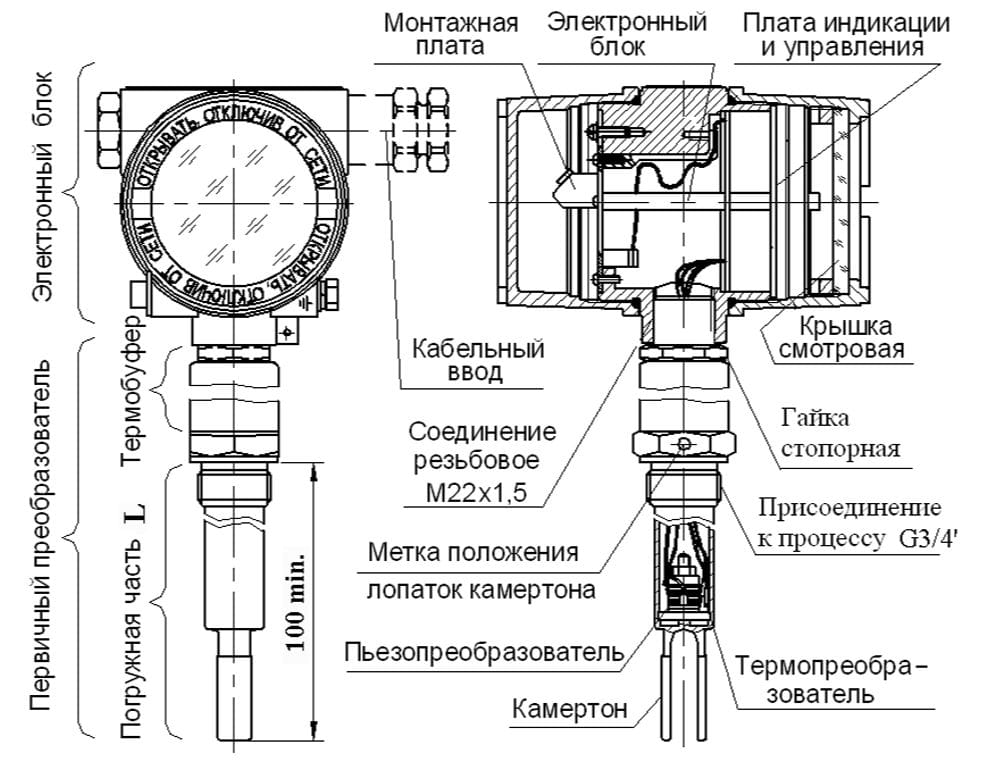

Примечание: Термобуфер установлен на моделях 401 и 411. Встроенный подогреватель – у модели 411.
| Характеристики | Значения |
|---|---|
| Диапазон измерений плотности среды | от 0 до 2000 кг/м³ |
| Диапазоны калибровки измерения плотности среды |
по газу: от 0 до 160 кг/м³; по жидкости: от 620 до 1630 кг/м³ |
| Погрешность | ± 0,5 или ± 1,0 кг/м³ |
| Максимальное давление рабочей среды | до 16 МПа |
| Температура рабочей среды |
модель 400 и 401 - от – 40 °C до + 50 °C (Т1) и от – 40 °C до + 80 °C (Т2); модель 411 (с внутренним подогревом) от – 70 °C до + 50 °C (Т3) |
| Работа в вязких жидкостях | не более 100 мм²/с, например, в буровых растворах |
| Температура окружающей среды | от – 70 °C до + 80 °C |
| Тип выходного сигнала |
цифровой по интерфейсу: RS485 и USART; аналоговый постоянного тока: 4-20 мА |
| Общепромышленное и взрывозащищенное исполнение с маркировкой |
804-Ex – «0Ex ia IIC «T6…T5» Ga X» (искробезопасная цепь); 804-Вн – «1Ex d IIB «T6…T5» Gb X» (взрывонепроницаемая оболочка) |
| Материалы корпуса первичного преобразователя | нержавеющая сталь 12Х18Н10Т , 44НХТЮ, ХН65МВУ, Хастеллой |
| Степень защиты | для погружной части – IP68, для корпуса электронного блока - IP67 |
| Габаритные характеристики | малые масса и габариты |
| Диагностика | непрерывная самодиагностика |
| Энергопотребление | низкое энергопотребление |
| Срок службы и надежность | срок службы: не менее 12 лет, наработка на отказ не менее 100 000 часов |
| Межповерочный интервал | 2 года |
| Гарантия | 1,5 года с момента ввода в эксплуатацию, но не более 2 лет со дня продажи. |
| Плотномер 804 | Вн | 411 | 1,0 | 700/1000 | 6,3МПа | 420 | Т3 | С3 | 160 | 12Х18Н10Т | ГП | Б1 | ... |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
Пример записи: Плотномер 804–Ех-400-1,0–650/1000–2,5МПа- 485-Т1-С-160-12Х18Н10Т-ГП –Ф/02-легкие нефтепродукты-9.
Вся документация и сертификаты высылается отдельно по запросу.
